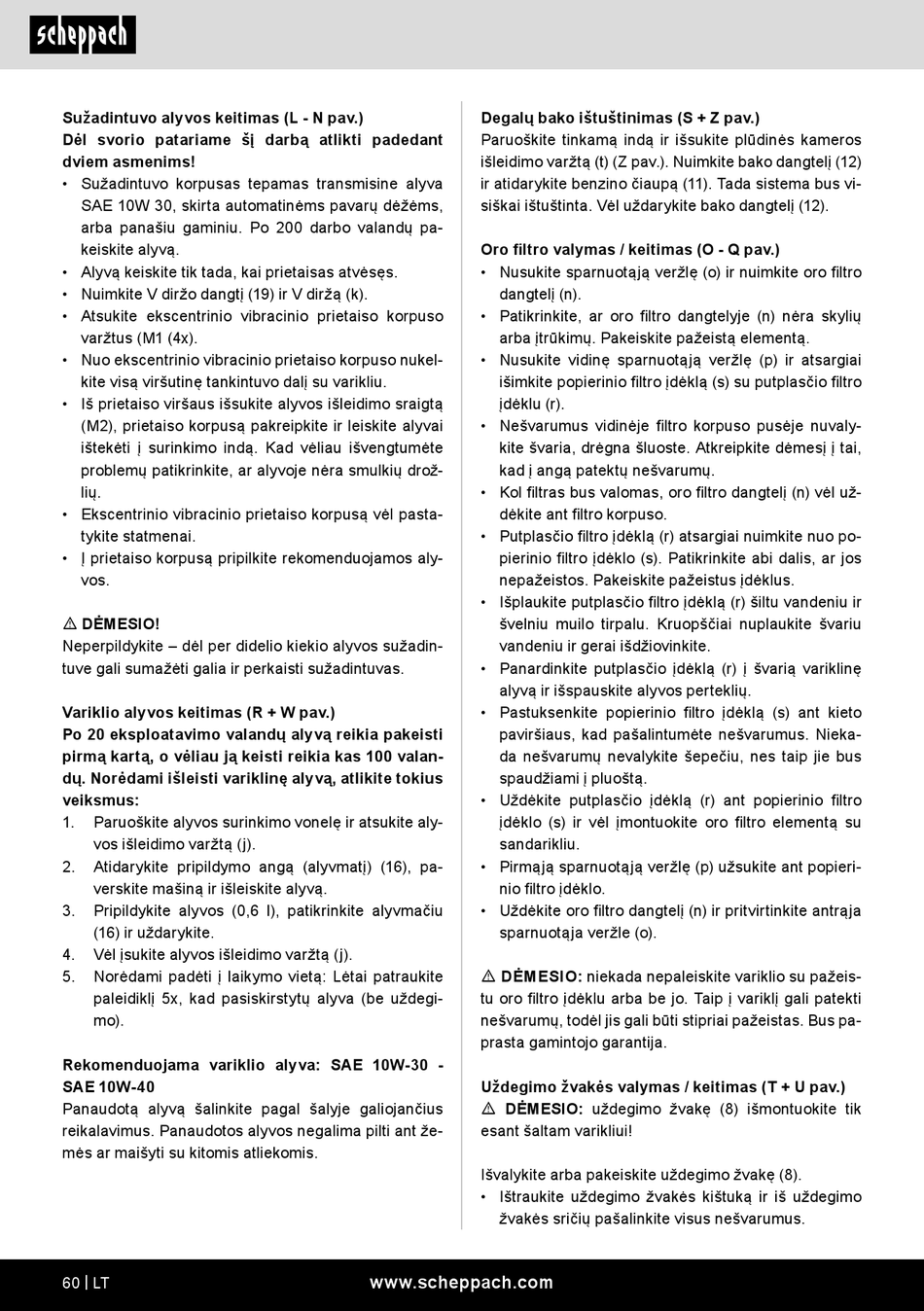

Scheppach 5904610903 Original Bedienungsanleitung Seite 60

Sužadintuvo alyvos keitimas (L - N pav.)
Dėl svorio patariame šį darbą atlikti padedant
dviem asmenims!
• Sužadintuvo korpusas tepamas transmisine alyva
SAE 10W 30, skirta automatinėms pavarų dėžėms,
arba panašiu gaminiu. Po 200 darbo valandų pa-
keiskite alyvą.
• Alyvą keiskite tik tada, kai prietaisas atvėsęs.
• Nuimkite V diržo dangtį (19) ir V diržą (k).
• Atsukite ekscentrinio vibracinio prietaiso korpuso
varžtus (M1 (4x).
• Nuo ekscentrinio vibracinio prietaiso korpuso nukel-
kite visą viršutinę tankintuvo dalį su varikliu.
• Iš prietaiso viršaus išsukite alyvos išleidimo sraigtą
(M2), prietaiso korpusą pakreipkite ir leiskite alyvai
ištekėti į surinkimo indą. Kad vėliau išvengtumėte
problemų patikrinkite, ar alyvoje nėra smulkių drož-
lių.
• Ekscentrinio vibracinio prietaiso korpusą vėl pasta-
tykite statmenai.
• Į prietaiso korpusą pripilkite rekomenduojamos aly-
vos.
m DĖMESIO!
Neperpildykite – dėl per didelio kiekio alyvos sužadin-
tuve gali sumažėti galia ir perkaisti sužadintuvas.
Variklio alyvos keitimas (R + W pav.)
Po 20 eksploatavimo valandų alyvą reikia pakeisti
pirmą kartą, o vėliau ją keisti reikia kas 100 valan-
dų. Norėdami išleisti variklinę alyvą, atlikite tokius
veiksmus:
1. Paruoškite alyvos surinkimo vonelę ir atsukite aly-
vos išleidimo varžtą (j).
2. Atidarykite pripildymo angą (alyvmatį) (16), pa-
verskite mašiną ir išleiskite alyvą.
3. Pripildykite alyvos (0,6 l), patikrinkite alyvmačiu
(16) ir uždarykite.
4. Vėl įsukite alyvos išleidimo varžtą (j).
5. Norėdami padėti į laikymo vietą: Lėtai patraukite
paleidiklį 5x, kad pasiskirstytų alyva (be uždegi-
mo).
Rekomenduojama variklio alyva: SAE 10W-30 -
SAE 10W-40
Panaudotą alyvą šalinkite pagal šalyje galiojančius
reikalavimus. Panaudotos alyvos negalima pilti ant že-
mės ar maišyti su kitomis atliekomis.
60 | LT
Degalų bako ištuštinimas (S + Z pav.)
Paruoškite tinkamą indą ir išsukite plūdinės kameros
išleidimo varžtą (t) (Z pav.). Nuimkite bako dangtelį (12)
ir atidarykite benzino čiaupą (11). Tada sistema bus vi-
siškai ištuštinta. Vėl uždarykite bako dangtelį (12).
Oro filtro valymas / keitimas (O - Q pav.)
• Nusukite sparnuotąją veržlę (o) ir nuimkite oro filtro
dangtelį (n).
• Patikrinkite, ar oro filtro dangtelyje (n) nėra skylių
arba įtrūkimų. Pakeiskite pažeistą elementą.
• Nusukite vidinę sparnuotąją veržlę (p) ir atsargiai
išimkite popierinio filtro įdėklą (s) su putplasčio filtro
įdėklu (r).
• Nešvarumus vidinėje filtro korpuso pusėje nuvaly-
kite švaria, drėgna šluoste. Atkreipkite dėmesį į tai,
kad į angą patektų nešvarumų.
• Kol filtras bus valomas, oro filtro dangtelį (n) vėl už-
dėkite ant filtro korpuso.
• Putplasčio filtro įdėklą (r) atsargiai nuimkite nuo po-
pierinio filtro įdėklo (s). Patikrinkite abi dalis, ar jos
nepažeistos. Pakeiskite pažeistus įdėklus.
• Išplaukite putplasčio filtro įdėklą (r) šiltu vandeniu ir
švelniu muilo tirpalu. Kruopščiai nuplaukite švariu
vandeniu ir gerai išdžiovinkite.
• Panardinkite putplasčio įdėklą (r) į švarią variklinę
alyvą ir išspauskite alyvos perteklių.
• Pastuksenkite popierinio filtro įdėklą (s) ant kieto
paviršiaus, kad pašalintumėte nešvarumus. Nieka-
da nešvarumų nevalykite šepečiu, nes taip jie bus
spaudžiami į pluoštą.
• Uždėkite putplasčio įdėklą (r) ant popierinio filtro
įdėklo (s) ir vėl įmontuokite oro filtro elementą su
sandarikliu.
• Pirmąją sparnuotąją veržlę (p) užsukite ant popieri-
nio filtro įdėklo.
• Uždėkite oro filtro dangtelį (n) ir pritvirtinkite antrąja
sparnuotąja veržle (o).
m DĖMESIO: niekada nepaleiskite variklio su pažeis-
tu oro filtro įdėklu arba be jo. Taip į variklį gali patekti
nešvarumų, todėl jis gali būti stipriai pažeistas. Bus pa-
prasta gamintojo garantija.
Uždegimo žvakės valymas / keitimas (T + U pav.)
m DĖMESIO: uždegimo žvakę (8) išmontuokite tik
esant šaltam varikliui!
Išvalykite arba pakeiskite uždegimo žvakę (8).
• Ištraukite uždegimo žvakės kištuką ir iš uždegimo
žvakės sričių pašalinkite visus nešvarumus.
www.scheppach.com
