MONTAGEANLEITUNG
9
Montieren Sie die Öhlins Stoßdämpfer am
Fahrzeug.
10
Ziehen Sie die oberen Stoßdämpferanbin-
dungen fest.
Hinneiis!
1
Achten Sie darauf, alle Schrauben entsprechend dem
vorgegebenen Drehmoment anzuziehen. Überprüfen
Sie, dass nichts die Stoßdämpfer am Ein- oder
Ausfedervorgang hindert oder diesen beeinflusst.
Überprüfen Sie dies über den gesamten Lenkbereich
von Anschlag zu Anschlag.
11
Stellen Sie sicher, dass sich nach dem
Wechsel der Stoßdämpfer, wieder alle zuvor
demontierten Teile am dafür vorgesehenen
Platz befinden.
12
Bohren Sie jeweils in Loch in die
Seitenverkleidungen. Siehe Abb. 5. Führen
Sie das obere Ende des Einstellkabels (5) in
den Einsteller (4) ein. Befestigen Sie es mit

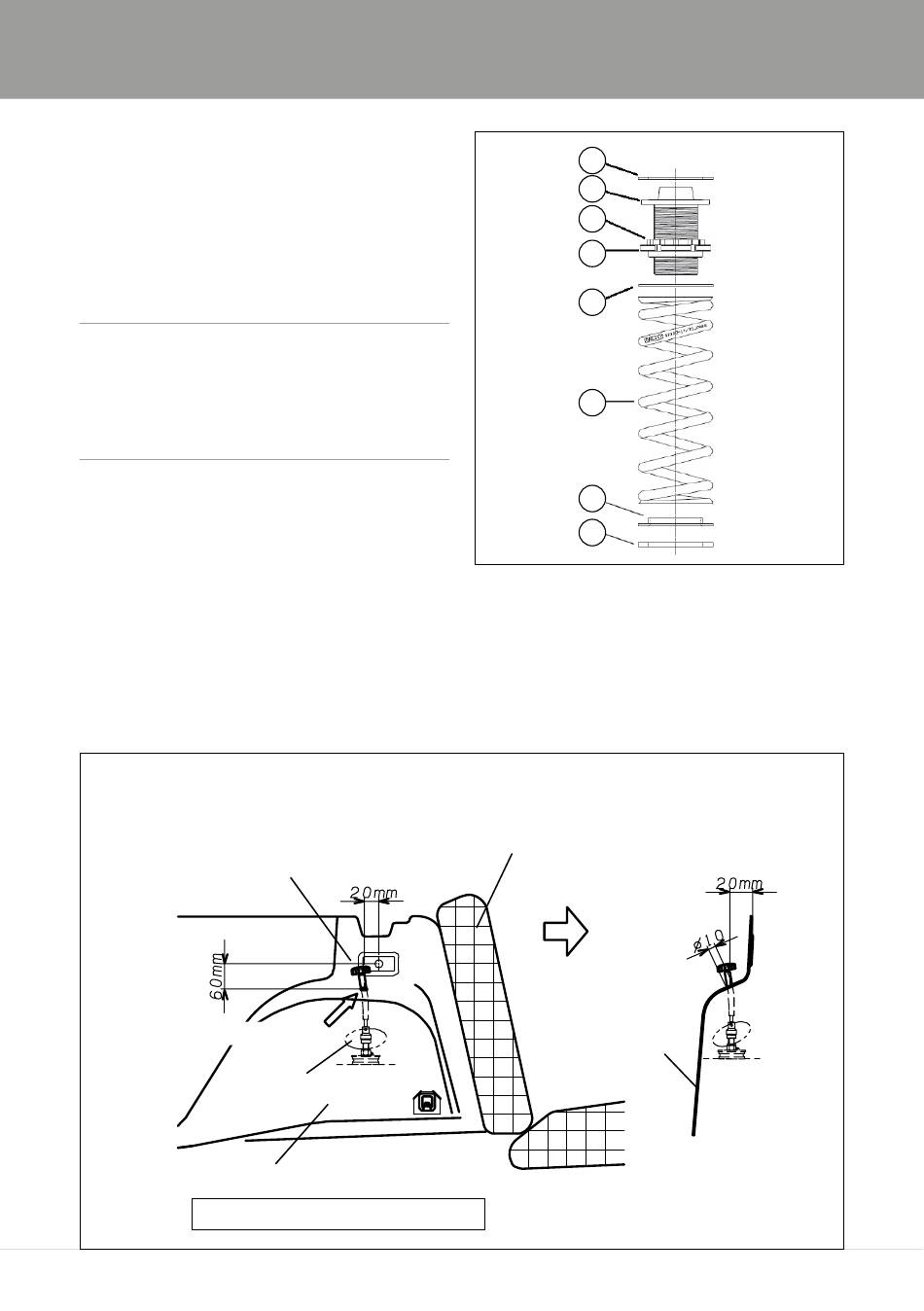

Abb. 5
Hier bohren
Einsteller
Seitenverkleidung
Linke Seite der Karosserie im Kofferraum
Bohren Sie ein 10mm Loch an der gezeigten Stelle in die Seitenverkleidung
und führen Sie das Einstellkabel hindurch.
Einstellrad
Fig. 4
16
15
14
13
12
11
10
9
dem mitgelieferten Inbusschlüssel. Führen
Sie das Einstellkabel durch das M10 Loch in
der Seitenwand und führen es an der Wand
entlang. Befestigen Sie das Einstellrad (6) mit
der M4 Schraube (7).
Rückenlehne des Rücksitzes
Vorne
Seitenverkleidung
7
