Dometic MagicWatch MWE890K Bedienungsanleitung
Verwandte Anleitungen für Dometic MagicWatch MWE890K
Inhaltszusammenfassung für Dometic MagicWatch MWE890K

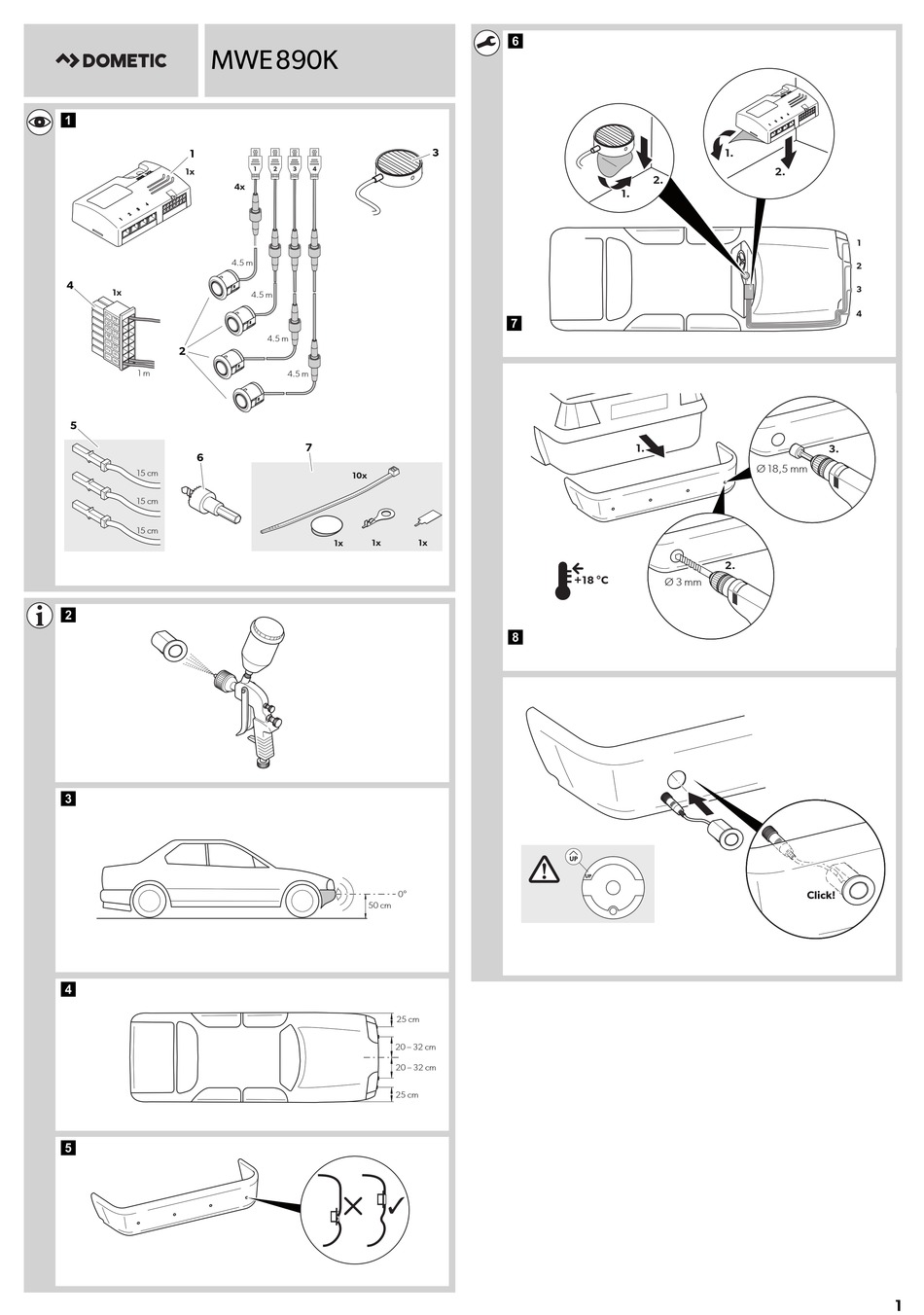

- Seite 1 MWE890K 4.5 m 4.5 m 4.5 m 4.5 m Ø 18,5 mm 15 cm 15 cm 15 cm +18 °C Ø 3 mm 0° Click! 50 cm 25 cm 20 – 32 cm 20 – 32 cm 25 cm...
- Seite 2 SENS bu/bk Black Schwarz Czarny Černá Brown Braun Brązowy Hněda Blue Blau Niebieski Modrá Grey Grau Szary Šedá Czerwony Červená White Weiß Biały Bílá Yellow Gelb Żółty Žlutá Dometic WAECO International GmbH Hollefeldstrasse 63 D-48282 Emsdetten dometic.com...
- Seite 3 SAFETY & SECURITY MAGICWATCH MWE890K Parking aid Installation and Operating Manual..3 Einparkhilfe Montage- und Bedienungsanleitung ..14 System parkowania Instrukcja montażu i obsługi ... .26 Parkovací...
- Seite 16 MWE890K Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Sicherheits- und Einbauhinweise ........15 Lieferumfang .
-
Seite 17: Sicherheits- Und Einbauhinweise
MWE890K Sicherheits- und Einbauhinweise Sicherheits- und Einbauhinweise Die folgenden Texte ergänzen die Abbildungen auf dem Beiblatt lediglich. Sie alleine sind keine vollständigen Einbau- und Bedienhinweise! Bitte beachten Sie unbedingt die Abbildungen auf dem Beiblatt! Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vorgeschriebenen Sicherheitshinweise und Auflagen! Beachten Sie die geltenden gesetzlichen Vorschriften. -
Seite 18: Lieferumfang
Lieferumfang MWE890K Lieferumfang Siehe Abb. 1 Menge Bezeichnung Artikel-Nr. Steuerelektronik 9600005388 Ultraschall-Sensor 9600005391 Lautsprecher Anschlusskabel Steuerelektronik Anschlusskabel, 15 cm Kernbohrer 18,5 mm Befestigungsmaterial Zubehör Als Zubehör erhältlich (nicht im Lieferumfang enthalten): Bezeichnung Artikel-Nr. Schalter (Manuell Ein/Aus) 9101500066 Bestimmungsgemäßer Gebrauch MagicWatch ist eine Einparkhilfe auf Ultraschallbasis. Sie überwacht beim Rangieren den Raum vor dem Fahrzeug. -
Seite 19: Hinweise Vor Dem Einbau
MWE890K Hinweise vor dem Einbau Hinweise vor dem Einbau Einbauort für die Sensoren festlegen Siehe Abb. 3 bis Abb. 5 Sensoren lackieren Siehe Abb. 2 HINWEIS Die Sensoren dürfen lackiert werden. Der Hersteller empfiehlt, die Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu lassen. Einparkhilfe montieren Siehe Abb. -
Seite 20: Einparkhilfe Anschließen
Einparkhilfe anschließen MWE890K Einparkhilfe anschließen Den Gesamtanschlussplan finden Sie in Abb. 9. Steckplatz Bezeichnung Stecker Steuerelektronik – Gelb/schwarze Ader: Anschluss an Geschwindigkeitssignal Rot/Graue Ader: Anschluss an den Mute-Anschluss des Radios (optional) Weiß/blaue Ader: Anschluss an Feststellbremse (optional) Anschluss Lautsprecher: Gelbe Ader Blaue Ader Blau/schwarze Ader: Anschluss an Zündung Gelb/blaue Ader: Anschluss an Rückfahrscheinwerfer (optional) -
Seite 21: Erfassungsbereich
MWE890K Erfassungsbereich Erfassungsbereich Siehe Abb. 0 Der Erfassungsbereich der Einparkhilfe ist in drei Zonen: • Zone 1 Diese Zone ist der erste Grenzbereich. Hier werden kleine oder schlecht reflektierende Gegenstände unter Umständen nicht erfasst. • Zone 2 In dieser Zone werden nahezu alle Objekte angezeigt, aber es können Gegen- stände in den toten Winkel der Sensoren geraten oder auf Grund ihrer Beschaffenheit oder geringen Größe nicht erfasst werden. -
Seite 22: System Einstellen
System einstellen MWE890K System einstellen Siehe Abb. 0 bis Abb. a ACHTUNG! Unsachgemäße Einstellungen können die sichere Funktion beeinträchtigen. Die Steuerelektronik besitzt folgende Bedienelemente: Nr. in Abb. a Bezeichnung Taste VOL Taste SENS Lautstärke einstellen ➤ Drücken Sie die Taste VOL kurz. Die Lautstärke wird in der Reihenfolge „Aus –... -
Seite 23: Funktion Testen
MWE890K Funktion testen Empfindlichkeit der Sensoren einstellen ➤ Drücken Sie die Taste kurz. SENS Die Empfindlichkeit wird in der Reihenfolge „Sehr niedrig – Niedrig – Mittel – Hoch – Sehr niedrig …“ umgeschaltet. ✓ Die Steuerelektronik quittiert die gewählte Einstellung durch ein akustisches Signal: –... -
Seite 24: Einparkhilfe Benutzen
Einparkhilfe benutzen MWE890K Einparkhilfe benutzen Die vorderen Sensoren werden automatisch aktiviert, sobald die Fahr- geschwindigkeit zwischen 0 und 15 km/h liegt und die Zündung eingeschaltet ist. Falls das Tachosignal nicht abgegriffen werden kann, werden die vorderen Sensoren durch das Einschalten der Zündung oder nach Einlegen des Rückwärts- gangs aktiviert. -
Seite 25: Fehler Suchen
MWE890K Fehler suchen Fehler suchen Gerät zeigt keine Funktion Das Spannungsversorgungskabel (schwarz/blaue und braune Leitung) hat keinen Kontakt oder ist falsch angeschlossen. ➤ Prüfen Sie die Verbindungen. Die Stecker der Sensoren sind nicht oder nicht richtig in die Steuerelektronik eingesteckt. ➤... -
Seite 26: Gewährleistung
Gewährleistung MWE890K Gerät meldet Hindernisse falsch Folgende Ursachen können zu Fehlalarmen führen: • Zum Beispiel Schmutz oder Frost auf den Sensoren ➤ Reinigen Sie die Sensoren. • Die Sensoren haben Kontakt mit dem Fahrzeugchassis. ➤ Trennen Sie die Sensoren vom Chassis. Gewährleistung Es gilt die gesetzliche Gewährleistungsfrist. -
Seite 27: Technische Daten
MWE890K Technische Daten Technische Daten MWE890K Artikel-Nr.: 9600005387 Stoppzone: ca. 5 cm bis zu 35 cm Messbereich: ca. 35 cm bis zu 110 cm Ultraschallfrequenz: 40 kHz Versorgungsspannung: 9 – 24 V Stromaufnahme: maximal 200 mA Betriebstemperatur: –25 °C bis +70 °C Zulassung: HINWEIS Die Sensoren dürfen lackiert werden.
