Dometic MAGICWATCH MWE7006 Montage- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Dometic Anleitungen
  4. Autozubehör
  5. MWE7006
  6. Montage- und bedienungsanleitung
Dometic MAGICWATCH MWE7006 Montage- Und Bedienungsanleitung

Dometic MAGICWATCH MWE7006 Montage- Und Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für MAGICWATCH MWE7006:
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 19

Quicklinks

Diese Anleitung herunterladen
MWE7006
1
1
1x
1x
3
4
1x
6x
2
3
EN: 7
PT: 66
DE: 21
IT:
FR: 36
NL: 96
ES: 51
DA: 110
a
90°
a
a = 60 cm
a = 45 cm
–
4
EN: 7
PT: 66
DE: 21
IT:
FR: 36
NL: 96
ES: 51
DA: 110
2
EN: 5
SV: 122
DE: 19
NO: 135
FR: 34
FI:
149
ES: 49
RU: 163
PT: 64
PL: 178
IT:
79
SK: 192
1x
NL: 94
CS: 206
DA: 108
HU: 220
5
6
7
6x
6x
EN: 6
SV: 123
DE: 20
NO: 136
FR: 35
FI:
150
ES: 50
RU: 164
PT: 65
PL: 179
IT:
80
SK: 193
NL: 95
CS: 179
DA: 109
HU: 221
SV: 124
PL: 180
81
NO: 137
SK: 194
FI:
151
CS: 208
RU: 165
HU: 222
10°
∅
∅
a
24 mm
–
–
–
24 mm
SV: 124
PL: 180
81
NO: 137
SK: 194
FI:
151
CS: 208
RU: 165
HU: 222
≥ 30
30 cm
5
6
EN: 7
PT: 66
DE: 21
IT:
FR: 36
NL: 96
ES: 51
DA: 110
10 – 20 cm
A
1
2
3
35 – 40 cm
30 – 40 cm
B
2
3
1
35 – 40 cm
30 cm 30 cm
55 cm
C
1
2
3
4
35 – 40 cm
30 – 40 cm
30 – 40 cm
7
8
SV: 124
PL: 180
81
NO: 137
SK: 194
FI:
151
CS: 208
RU: 165
HU: 222
10 – 20 cm
10 – 30 cm
6
5
4
30 – 40 cm
35 – 40 cm
4
5
6
35 – 40 cm
55 cm
6
5
35 – 40 cm
5 – 10 cm
Click!
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Dometic MAGICWATCH MWE7006

Inhaltszusammenfassung für Dometic MAGICWATCH MWE7006

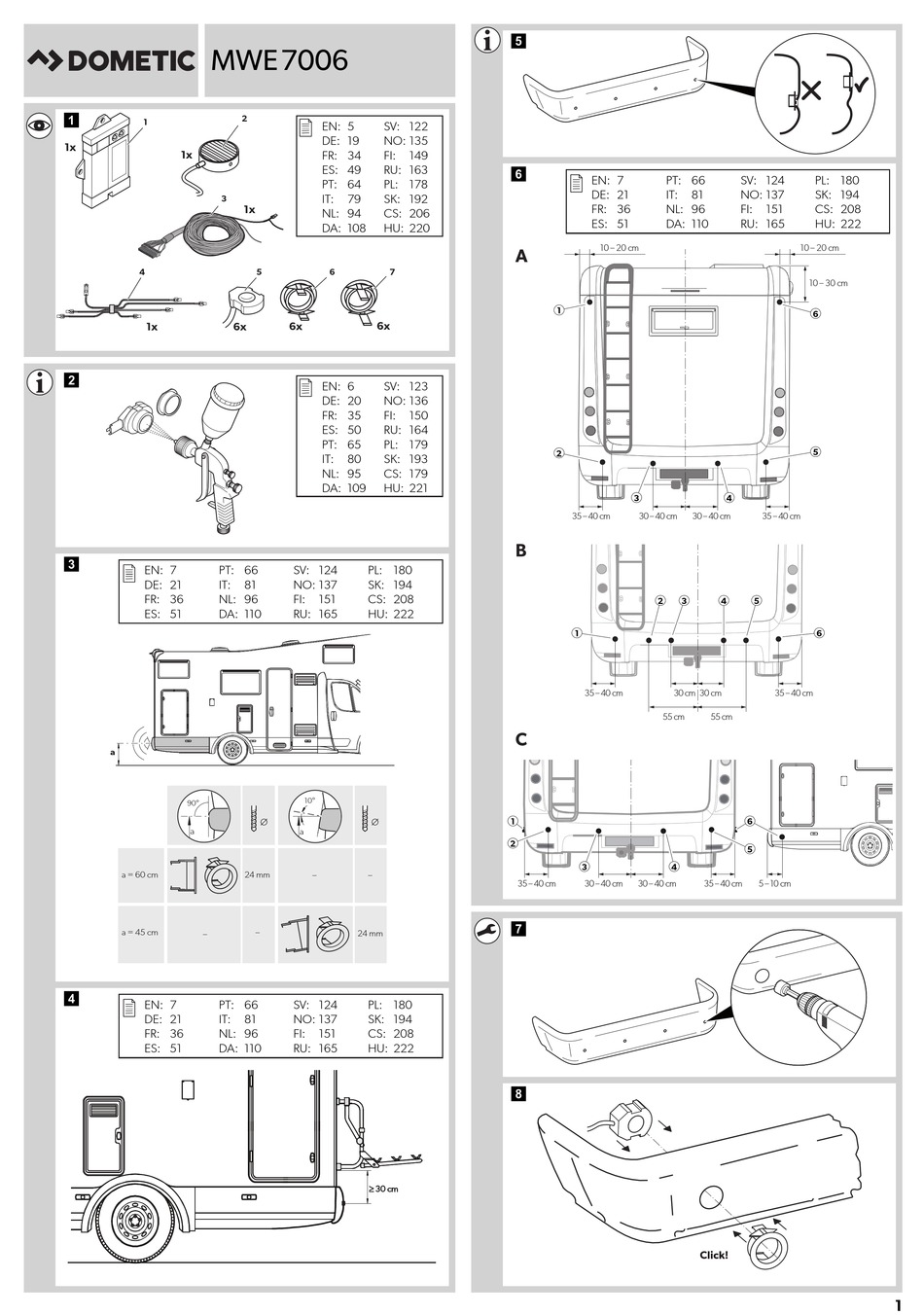

  • Seite 1 MWE7006 EN: 5 SV: 122 DE: 19 NO: 135 FR: 34 ES: 49 RU: 163 EN: 7 PT: 66 SV: 124 PL: 180 PT: 64 PL: 178 DE: 21 NO: 137 SK: 194 SK: 192 FR: 36 NL: 96 CS: 208 NL: 94 CS: 206 ES: 51...
  • Seite 3 SAFETY & SECURITY MAGICWATCH Parkeringshjälp Monterings- och bruksanvisning ..120 Parkeringshjälp Monterings- og bruksanvisning ..133 Parkkitutka Asennus- ja käyttöohje ....147 Парковочный...
  • Seite 19 MWE7006 Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe des Produktes an den Nutzer weiter. Inhaltsverzeichnis Erklärung der Symbole ......... .18 Sicherheits- und Einbauhinweise .

  • Seite 20: Erklärung Der Symbole

    Erklärung der Symbole MWE7006 Erklärung der Symbole WARNUNG! Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer Verletzung führen. ACHTUNG! Nichtbeachtung kann zu Materialschäden führen und die Funktion des Produktes beeinträchtigen. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. Sicherheits- und Einbauhinweise Die folgenden Texte ergänzen die Abbildungen auf dem Beiblatt lediglich. Sie alleine sind keine vollständigen Einbau- und Bedienhinweise! Bitte beachten Sie unbedingt die Abbildungen auf dem Beiblatt! Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk...

  • Seite 21: Lieferumfang

    MWE7006 Lieferumfang • Die Einparkhilfe soll Sie zusätzlich unterstützen, d. h. das Gerät entbindet Sie nicht von Ihrer besonderen Vorsichtspflicht beim Rangieren. ACHTUNG! • Bei Fahrzeugen mit LED-Rücklichtern kann der Einbau der Einparkhilfe zu Störungen führen. • Wenn Sie die Sensoren in Metall-Stoßfänger montieren möchten, benötigen Sie geeignete Adapter (nicht im Lieferumfang enthalten).

  • Seite 22: Zubehör

    LED-Display 9101500079 Bestimmungsgemäßer Gebrauch Dometic MWE7006 (Art.-Nr. 9600000359) ist eine Einparkhilfe auf Ultraschallbasis. Sie überwacht beim Rangieren den Raum hinter dem Fahrzeug und warnt akustisch vor Hindernissen, die durch das Gerät erfasst werden. MWE7006 ist zum Einbau in Wohnmobile ausgelegt.

  • Seite 23: Einbauort Für Die Sensoren Festlegen

    MWE7006 Hinweise vor dem Einbau Einbauort für die Sensoren festlegen Siehe Abb. 3 bis Abb. 6 HINWEIS Wichtig für die einwandfreie Funktion des Gerätes ist die korrekte Ausrichtung der Sensoren. Wenn diese auf den Boden zeigen, werden z. B. Bodenunebenheiten als Hindernis angezeigt.

  • Seite 24: Einparkhilfe Montieren

    Einparkhilfe montieren MWE7006 Einparkhilfe montieren Siehe Abb. 7 bis Abb. 0 Ergänzung zu Abb. 8 ACHTUNG! Gefahr von Funktionsstörung! Richten Sie die Sensorhalter so aus, dass die Befestigungsnasen waage- recht stehen. Anderenfalls ist die richtige Funktion der Einparkhilfe nicht gewährleistet. ➤...

  • Seite 25: Einparkhilfe Anschließen

    MWE7006 Einparkhilfe anschließen Einparkhilfe anschließen Siehe Abb. a HINWEIS Bei manchen Fahrzeugen funktioniert der Rückfahrscheinwerfer nur bei eingeschalteter Zündung. In diesem Fall müssen Sie die Zündung ein- schalten, um die Plus- und die Masseleitung zu bestimmen. Steckplatz Bezeichnung Stecker Steuerelektronik –...

  • Seite 26: Sensoren Registrieren Und Identifizieren

    Sensoren registrieren und identifizieren MWE7006 Sensoren registrieren und identifizieren Die Sensoren und ihre Position müssen vom Steuergerät registriert werden. Gehen Sie hierzu wie folgt vor: ➤ Schalten Sie die Zündung ein. ➤ Legen Sie den Rückwärtsgang ein. ✓ Das Steuergerät registriert die angeschlossenen Sensoren. ✓...

  • Seite 27: Erfassungsbereich

    MWE7006 Erfassungsbereich HINWEIS Wenn während des Vorgangs ein Fehler auftritt, können Sie den Vor- gang neu starten, indem Sie beide Tasten zusammen länger als drei Sekunden drücken. Erfassungsbereich Siehe Abb. d Der Erfassungsbereich der Einparkhilfe ist in vier Zonen aufgeteilt: •...

  • Seite 28: System Einstellen

    System einstellen MWE7006 System einstellen Siehe Abb. d bis Abb. g WARNUNG! Unsachgemäße Einstellungen können die sichere Funktion beeinträchtigen. Die Steuerelektronik besitzt folgende Bedienelemente: Nr. in Abb. e Bezeichnung Display Werkseinstellungen aktiviert Eigene Einstellungen vorgenommen 2, 3 Tasten zum Einstellen des Systems HINWEIS •...

  • Seite 29: Funktion Testen

    MWE7006 Funktion testen Verwendung eines Fahrradträgers oder eines Anhängers unterdrücken HINWEIS Sie können PIN 17 entweder für das Umschalten der Stoppzonen oder für die Deaktivierung bei Verwendung eines Anhängers programmieren. Sie können über einen externen Schalter (nicht im Lieferumfang enthalten) verwenden, um: •...

  • Seite 30: Einparkhilfe Benutzen

    Einparkhilfe benutzen MWE7006 Einparkhilfe benutzen Die Sensoren werden automatisch durch Einlegen des Rückwärtsgangs aktiviert, wenn die Zündung eingeschaltet ist oder der Motor läuft. Ein Aktivierungssignal ertönt (zwei kurze Töne). Sobald sich ein Hindernis im Erfassungsbereich befindet, ertönt ein sich gleich- mäßig wiederholender Signalton.
  • Seite 31 MWE7006 Fehler suchen Tiefer Fehlerton für drei Sekunden nach Einlegen des Rückwärtsganges Ein oder mehrere Sensoren sind defekt oder nicht mehr mit der Steuerelektronik verbunden. Das Display zeigt den defekten Sensor an: • zum Beispiel E1 für Sensor 1 Sensor 1 hat das kürzeste Anschlusskabel, Sensor 6 das längste. •...

  • Seite 32: Gewährleistung

    Gewährleistung MWE7006 Das Ersatzrad führt zu Fehlalarmen ➤ Stellen Sie die Parameter 51, 52 und 53 passend zu Ihrem Ersatzrad ein (siehe Kapitel „System einstellen“ auf Seite 26). Objekte am Fahrzeug (z. B. Anhängerkupplung) führen zu Fehlalarmen ➤ Stellen Sie die Parameter 51, 52 und 53 zu Ihrem Objekt passend auf den Wert 00 oder 01 (siehe Kapitel „System einstellen“...

  • Seite 33: Technische Daten

    MWE7006 Technische Daten Technische Daten MWE7006 Art.-Nr.: 9600000359 Erfassungsbereich: ca. 0,60 m bis zu 3 m Ultraschallfrequenz: 58 kHz Versorgungsspannung: 10 – 32 V Stromaufnahme: maximal 350 mA Betriebstemperatur: –35 °C bis +70 °C Zulassung: HINWEIS Die Sensoren dürfen lackiert werden. Der Hersteller empfiehlt, die Lackierung der Sensoren von einer Fachwerkstatt vornehmen zu lassen.
