Roth Laguna Maxi Wave Montageanleitung Seite 9

Montageanleitung
15
16
17
18

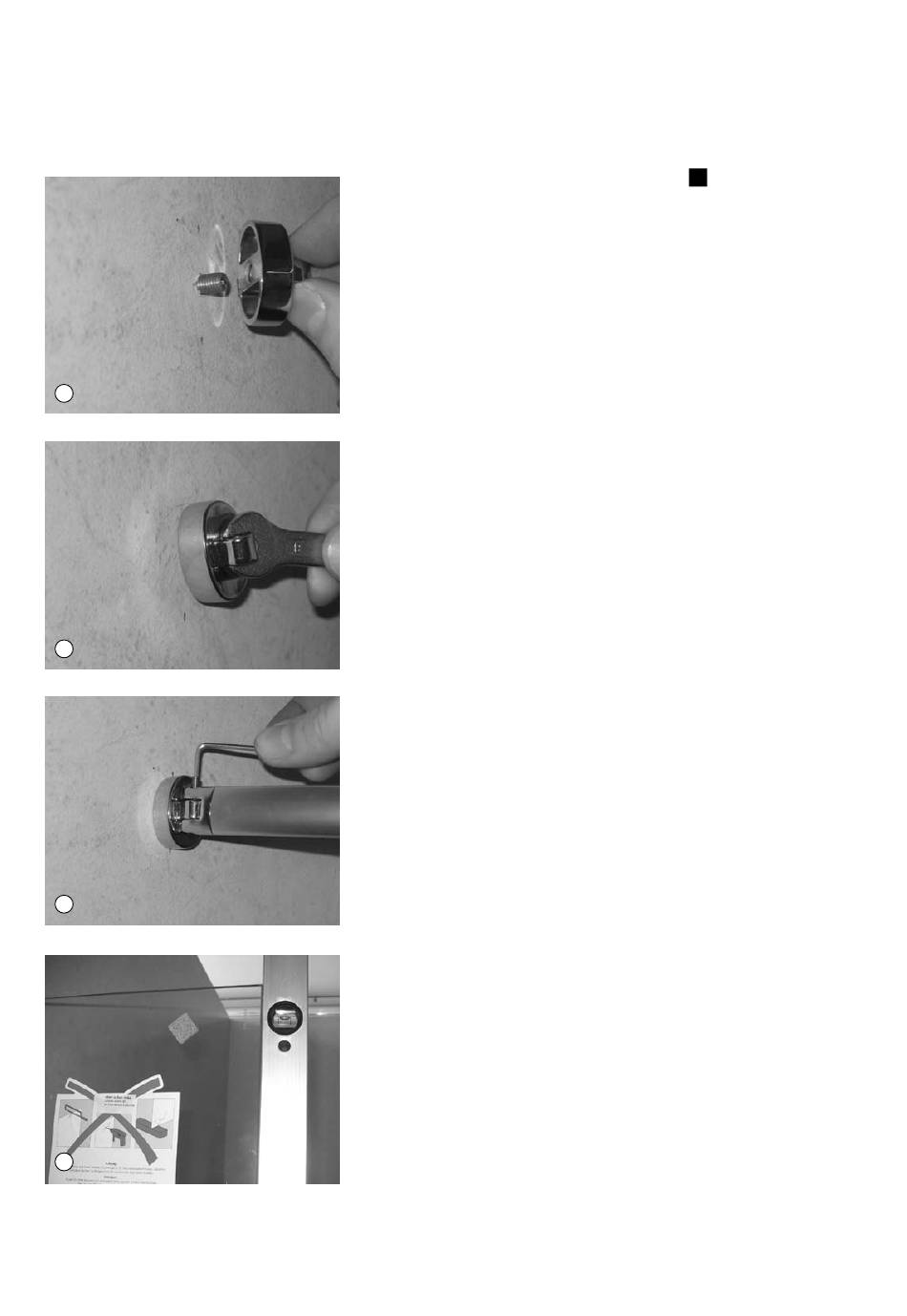

15. lochdurchmesser 8 mm an markierter
Position bohren. Dübel setzen und stock-
schraube M6 x 60 bis auf eine restlänge
von 6 bis 8 mm eindrehen. anschließend
die gelenkplatte aufschrauben und senk-
recht ausrichten.
16. alternativ stockschraube M6 x 60 zu-
nächst in die gelenkplatte eindrehen.
Danach vormontierte gelenkplatte mit
stockschraube, wie dargestellt, mit
Maulschlüssel sW 8 in Dübel eindrehen.
17. Das Halterohr zurückschwenken und
Verbindung zur gelenkplatte durch
eindrehen des gewindestiftes M4 her-
stellen.
18. seitenteil lotrecht ausrichten.
9 9
Montageschritte
