Roth Laguna Maxi Wave Montageanleitung Seite 11

Montageanleitung
23
24
25
außenseite
26
Achtung!
Der kantenschutz auf den türscheiben
darf erst entfernt werden, wenn diese fest
montiert und ausgerichtet sind. scheiben
dürfen nachträglich nicht mechanisch
bearbeitet werden.

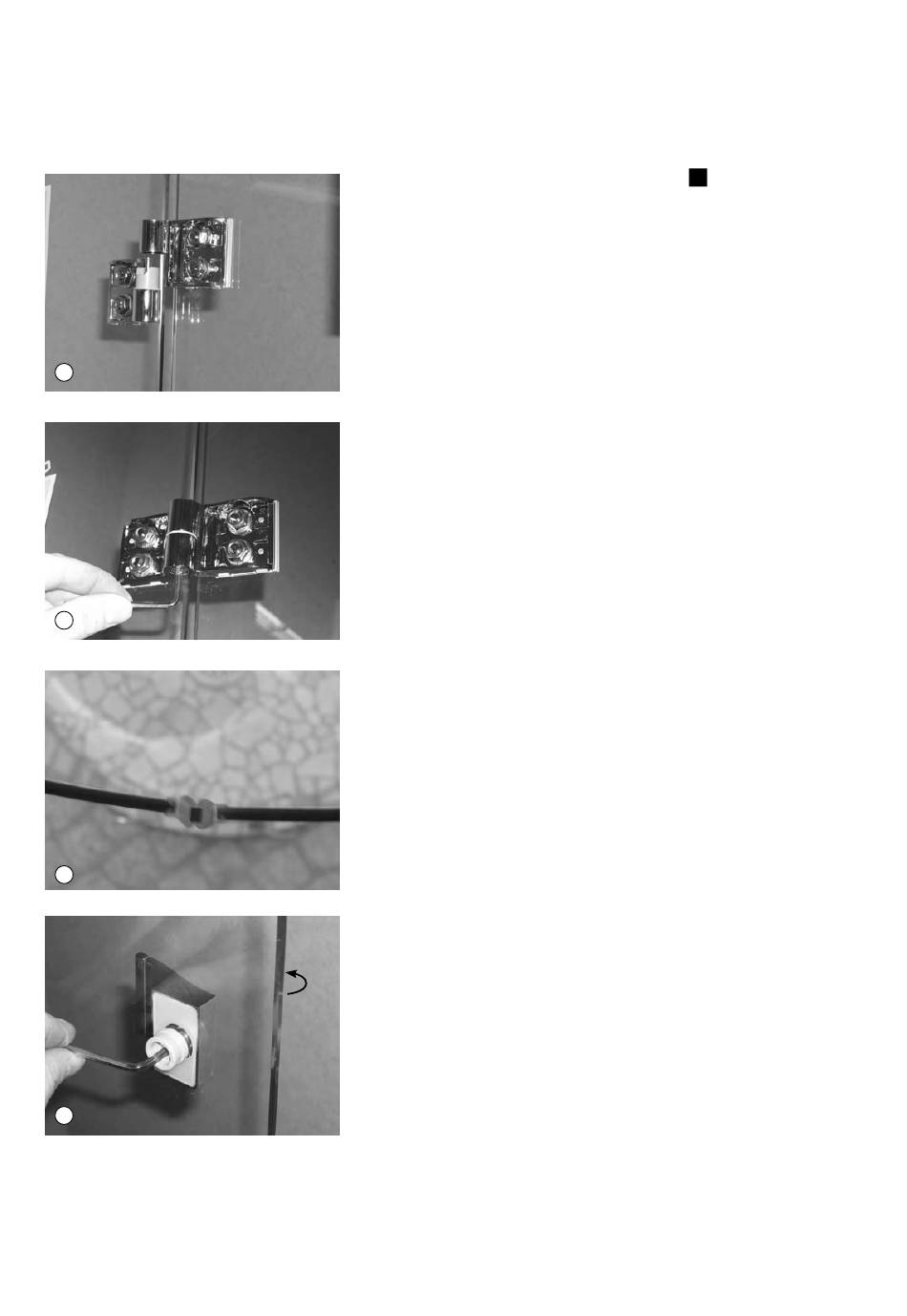

23. gebogenen Flügel einhängen.
24. Zum einstellen der tür Fixierschraube
leicht lösen (nicht entfernen). bei loser
Fixierschraube ist der Hubring im beschlag
drehbar, ohne dass der türflügel anhebt.
nach dem ausrichten der türen
Fixierschraube fest anziehen um den
Hubring in seiner lage zu arretieren.
25. gebogene Flügel so ausrichten, dass beide
zueinander fluchten.
26. erste griffhälfte zusammen mit der
innenseite
griffunterlage auf der innenseite der
scheibe anlegen und mittels senkschraube
M6 x 20 und der befestigungshülse aus
kunststoff von der außenseite her durch
die bohrung hindurch verschrauben.
