Roth Laguna Maxi Wave Montageanleitung Seite 12

Montageanleitung
Montageschritte

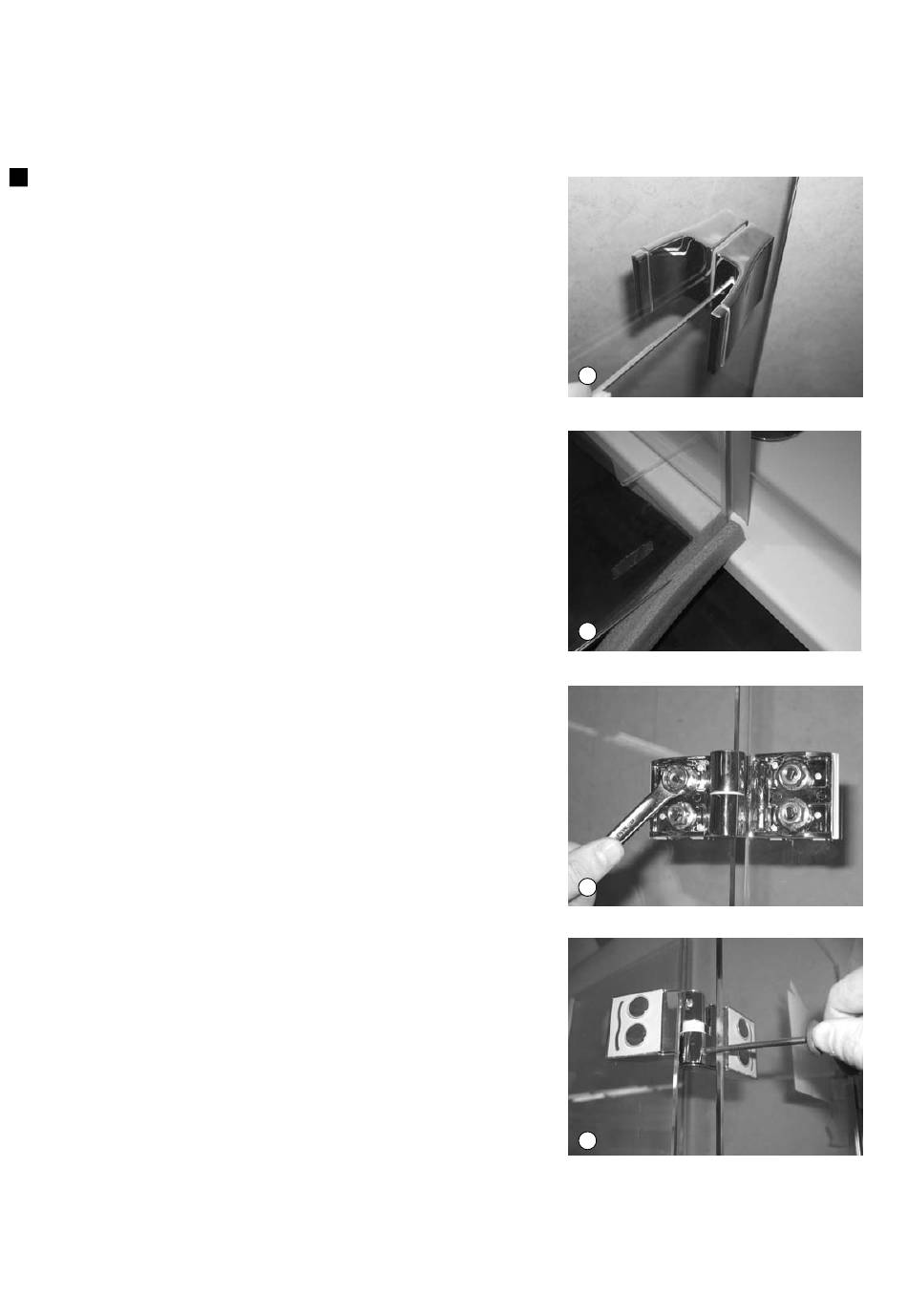

27. Zweite griffhälfte gemeinsam mit der
griffunterlage von außen über die
befestigungshülse schieben und durch
eindrehen des gewindestiftes M5 auf
befestigungshülse fixieren. gewindestift
hierbei fest anziehen.
28. Der kantenschutz kann jetzt entfernt
werden.
29. Falls erforderlich lässt sich der Flügel
schließseite ebenfalls ausrichten.
Hierzu mit geeignetem Montagewerkzeug
sW 13 die befestigungsmuttern M8 lösen
und einstellung vornehmen. achtung, vor
dem lösen der befestigungsmuttern unte-
re scheibenkanten mit kantenschutzprofil
sichern.
Die befestigungsmuttern M8 sind mit
einem Drehmoment von 15 nm anzu-
ziehen.
30. nach korrekter einstellung der türflügel
die beiden sicherungsschrauben M3 fest
anziehen. Die obere schraube verhindert
das ungewollte aushängen der türflügel.
Falls die türflügel nochmals ausgehängt
werden müssen, ist diese schraube vorher
zu lösen.
Die untere schraube sichert zusätzlich die
Fixierschraube des Hubrings gegen lösen.
Falls der Hubring neu justiert werden
muss, ist diese schraube vorher zu lösen.
außenseite
27
28
29
30
12
