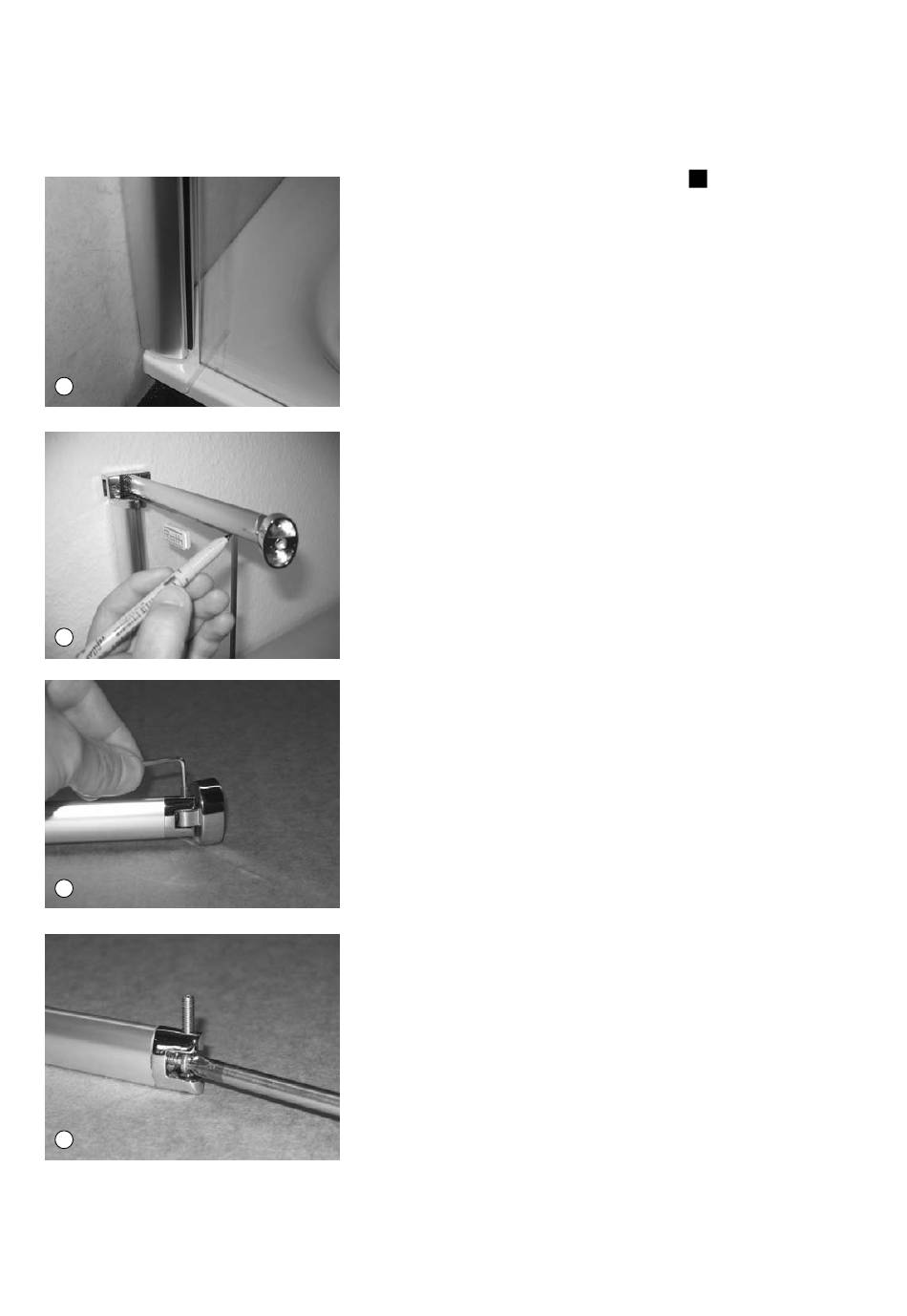

7. Zwei transparente Verglasungsklötze vor
das Wandanschlussprofil auf die Wanne
oder den boden legen. seitenteil links
aufnehmen siehe aufkleber (oben außen
links). kantenschutz entfernen und vor-
sichtig in den aufnahmespalt zwischen
Wand- und klemmprofil einschieben.
anschließend die abdeckung für das
Wandanschlussprofil aufstecken.
8. Vormontiertes Halterohr auf Wandan-
schlussprofil und seitenteil ablegen.
scheibenhalter dabei an Hauswand
positionieren. länge bis zur vorderen
scheibenkante auf das Halterohr über-
tragen.
9. gewindestift M4 x 16 mit innensechskant-
schlüssel sW 2 herausdrehen, bis gelenk-
platte zu entnehmen ist.
10. Den gelenkkopf durch Herausdrehen der
schraube 3,5 x 32 demontieren.
