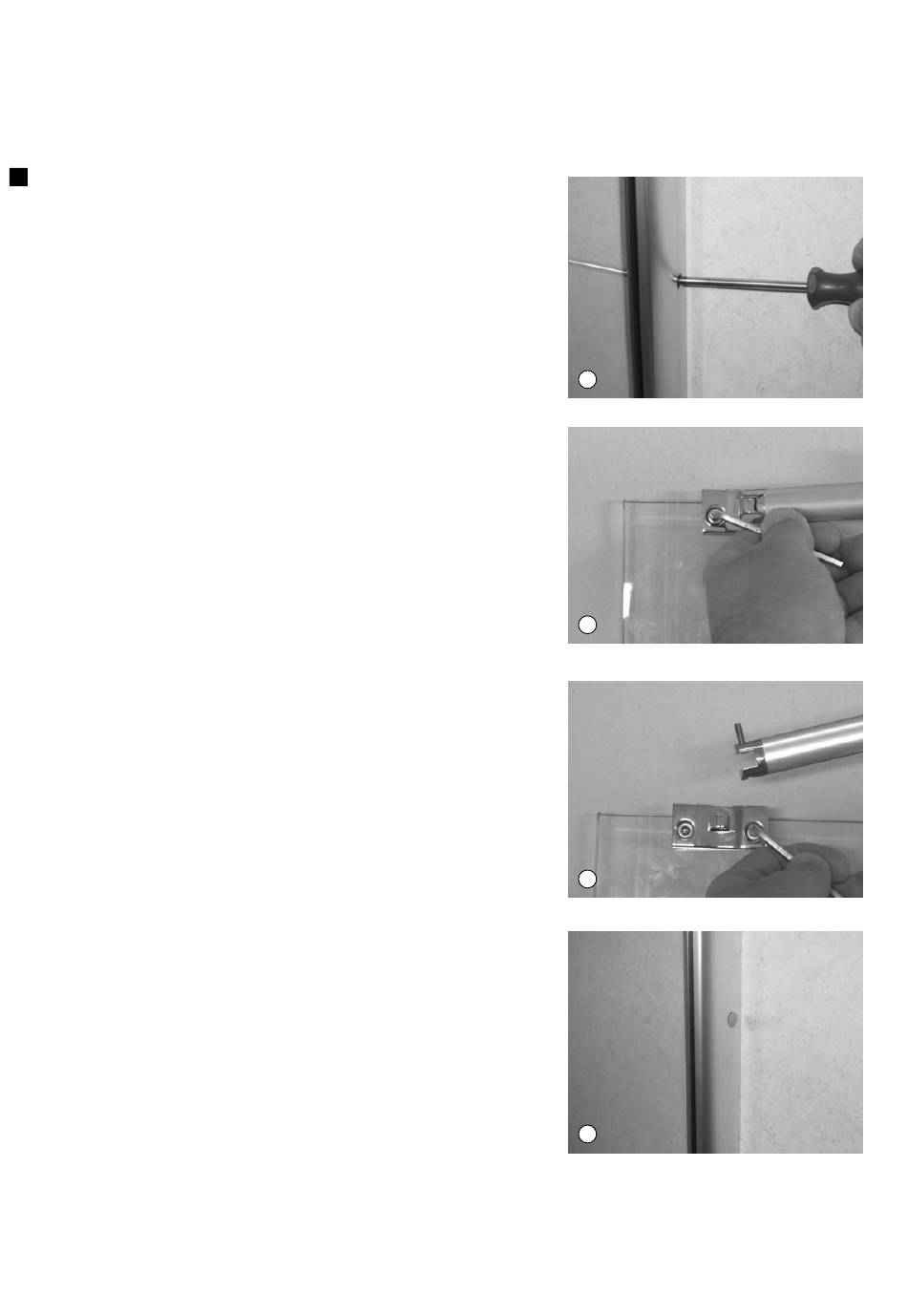

Montageschritte
19. seitenteil mit den schrauben 4,8 x 25 mm
am klemmprofil befestigen.
20. ausrichtung der scheibe kontrollieren.
gegebenenfalls scheibenhalter am vor-
deren gewindestift lösen, scheibe neu
ausrichten und scheibenhalter mit dem
vorderen gewindestift erneut fixieren.
21. bei korrekter scheibenposition das Halte-
rohr vom scheibenhalter lösen, hinteren
gewindestift ebenfalls anziehen und
Halterohr wieder mit scheibenhalter
verbinden.
22. Die bohrungen am klemmprofil mit den
beiliegenden abdeckstopfen (weiß oder
grau) verschließen.
19
20
21
22
