Montageanleitung
Montageschritte

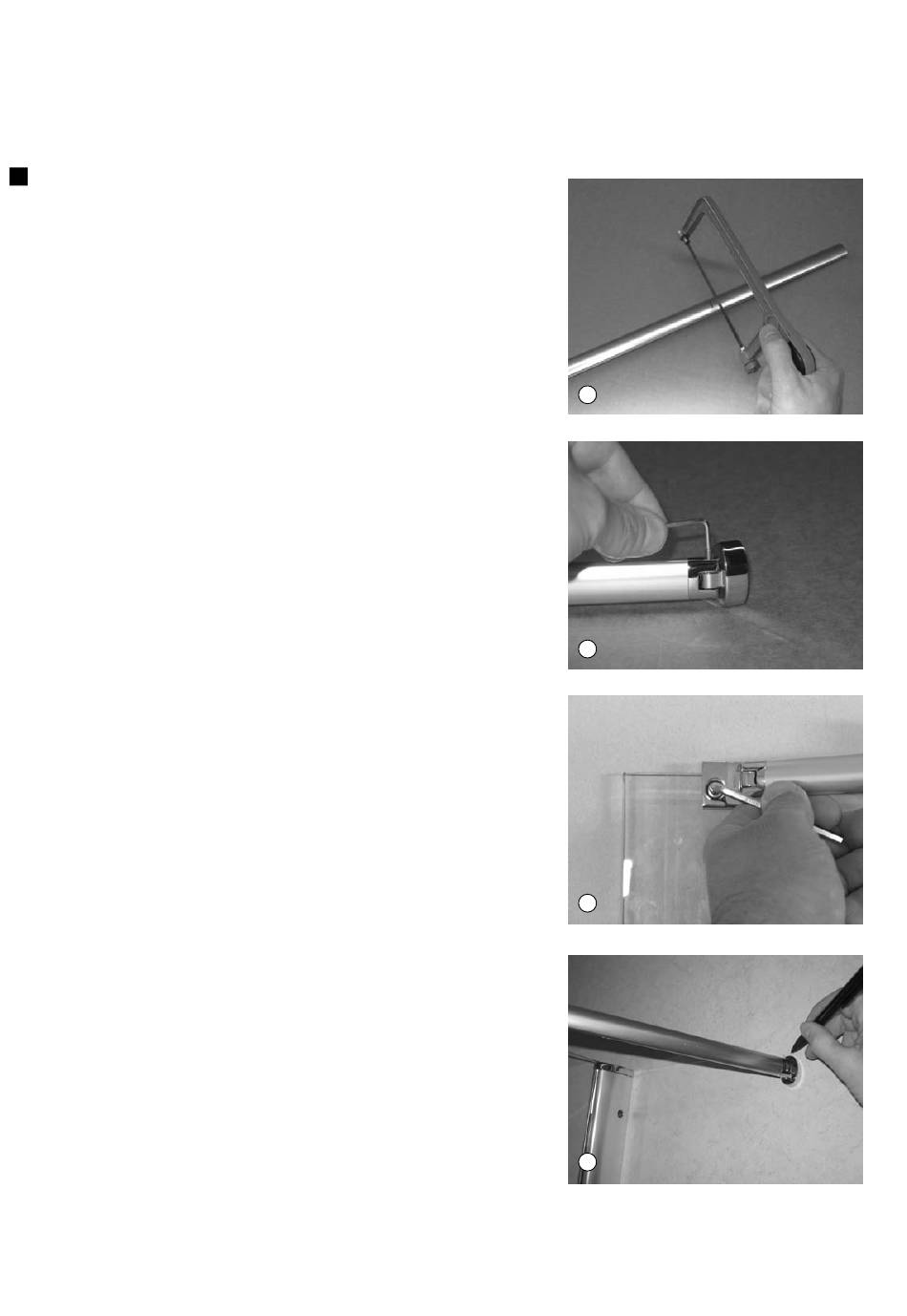

11. Halterohr an gekennzeichneter stelle
absägen. Dabei besonders auf saubere
und winklige schnittführung achten.
12. gelenkkopf und -platte in umgekehrter
reihenfolge am gekürzten Halterohr
montieren.
13. Den scheibenhalter des vormontierten
Halterohres im abstand von circa
40 bis 50 mm zur vorderen scheibenkante
auf die glasscheibe aufstecken und mit
dem vorderen gewindestift M10 x 7 auf
der scheibe festklemmen.
14. Das Halterohr an die Wand schwenken
und die Position der befestigungsbohrung
anzeichnen. Dabei waagerechte ausrich-
tung des Halterohres beachten.
