Baugruppe Sitzkonsole - Westermann Cleanmeleon 2 PRO Betriebsanleitung

20 Ersatzteilübersicht

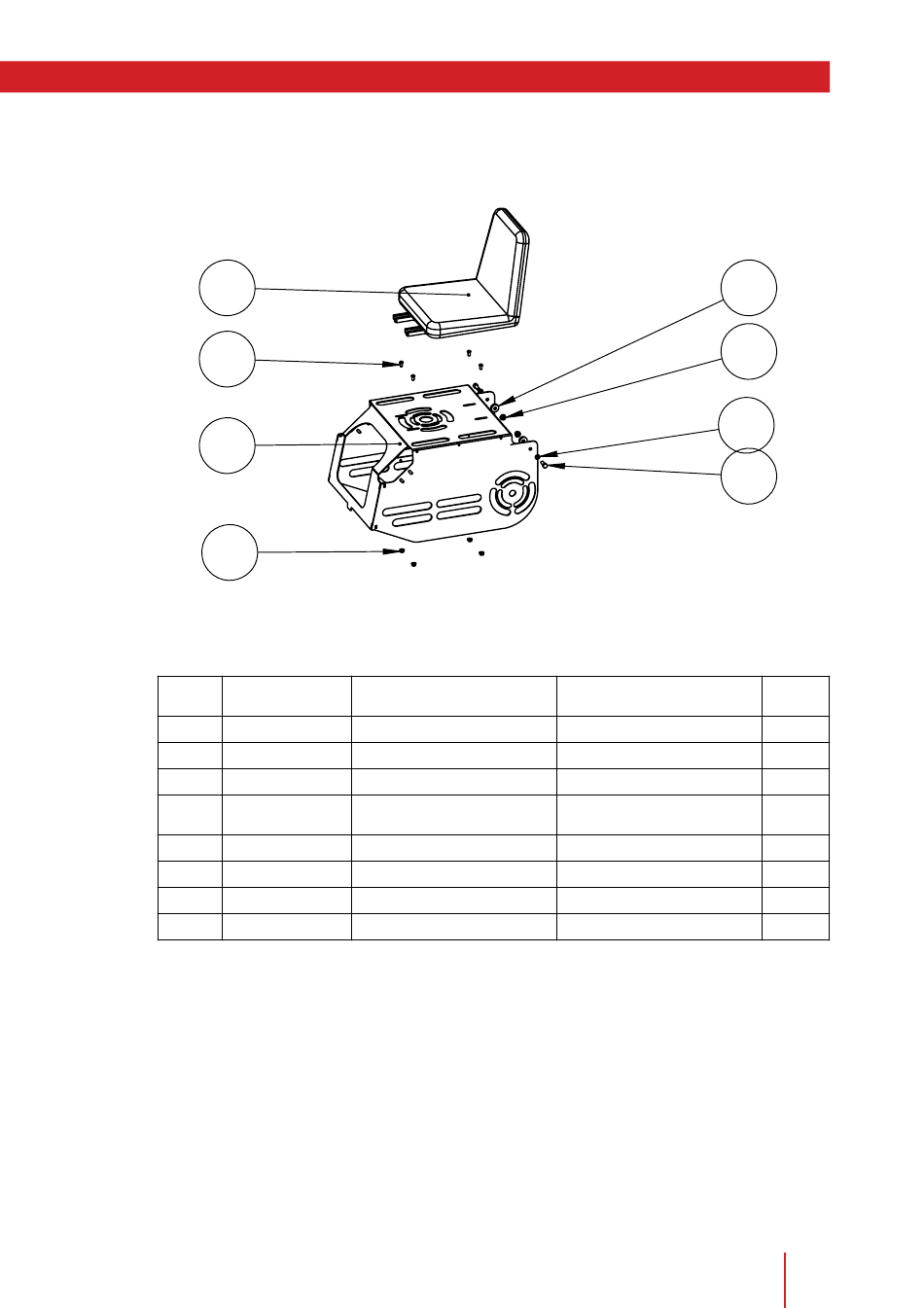

20.1.11 Baugruppe Sitzkonsole

2
3
1
5
POS-NR. Artikel
1 LA-00-00716
2 KT-00-00419
3 DIN-7380-M8x16
4 DIN-933-M10x30 Sechskantschraube M10x30
5 DIN-SZ-M8
6 DIN-SZ-M10
7 DIN-9021-10,5
8 KT-00-00495
Baugruppe Sitzkonsole
BENENNUNG
Motorhaube
Sitz mit Schienen
Linsenschraube M8x16
Sperrzahnmutter M8
Sperrzahnmutter M10
Kotflügelscheibe 10,5
Distanzstück 10,5x30x8
8
6
7
4
part name
engine cover
seat with bars
lens head screw M8x16
hexagon head screw
M10x30
locking nut M8
locking nut M10
fender washer 10,5
spacer 10,5x30x8
Menge/
quantity
1
1
4
2
4
2
2
2
