13 Wartung und Instandhaltung
13.4 Rollenkette Lenkung spannen/lösen
13.4.1 Ausführungsvariante Spannschloss
Rollenkette Lenkung
Bei angehobener Motorhaube befindet sich die Lenkkette entsprechend
der Abbildung an der Gehäusegeometrie. Zum Spannen bzw. Lösen der
Kette befindet sich entsprechend der Abbildung ein Spannschloss
zwischen den Kettengliedern. Durch verdrehen des Spannschlosses
spannt bzw. löst sich die Kette.
13.4.2 Ausführungsvariante Umlenkrolle
Rollenkette Lenkung
Bei angehobener Motorhaube befindet sich die Lenkkette entsprechend der
Abbildung an der Gehäusegeometrie. Zum Spannen bzw. Lösen der Kette
befinden sich vier Kettenumlenkrollen am Fahrzeug. Die langlochgeführten
Umlenkrollen ermöglichen das gewünschte spannen/lösen der Kette.
Anschließend die Schrauben ordnungsgemäß wieder anziehen.

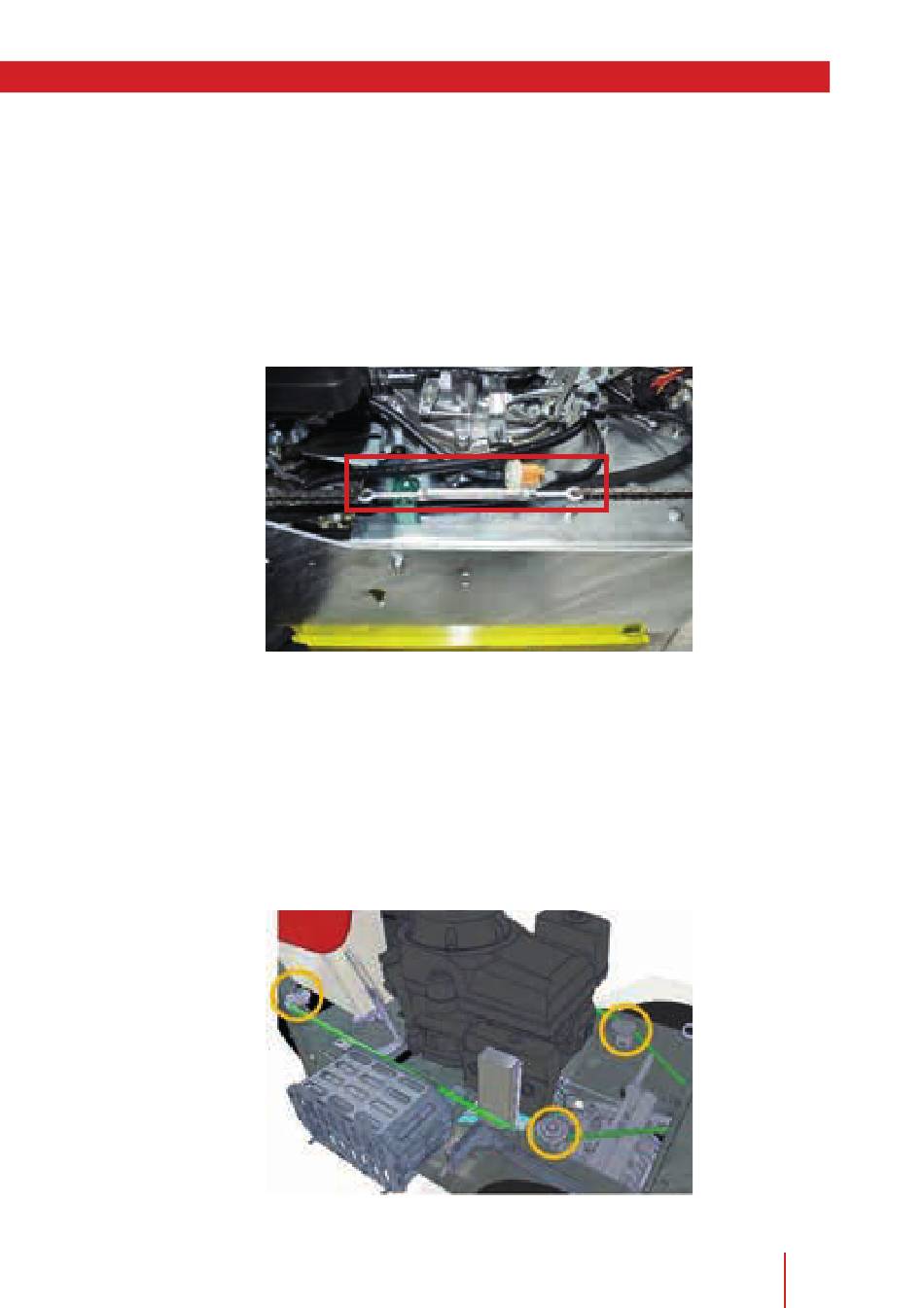

(Abb. 19 - Rollenkette spannen / lösen)
(Abb. 20 - Rollenkette spannen / lösen)
43
