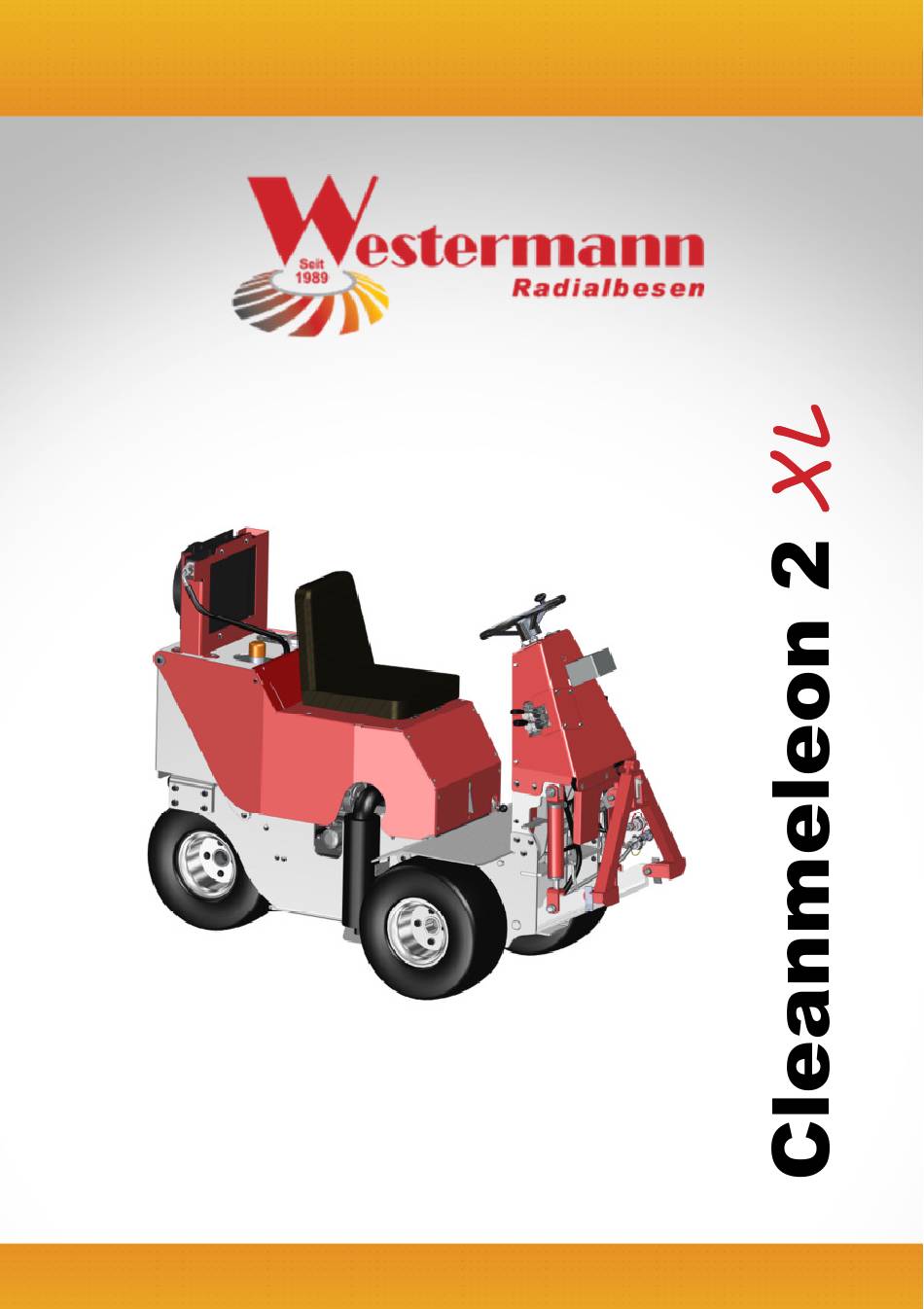

- Seite 1 Wendig. Kompakt. Leistungsstark.
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis EG-Konformitätserklärung ..................... 1 Gesetzliche Angaben und Informationen ................3 Wichtige grundlegende Informationen..................4 Lieferumfang ............................4 Konventionen ............................5 3.2.1 Symbole und Signalwörter ..................5 3.2.2 Piktogrammübersicht ..................... 6 Kennzeichnung an der Maschine ....................7 Ersatzteilbestellung ..........................7 Sicherheit .......................... - Seite 3 Inhaltsverzeichnis Technische Daten ........................ 18 Allgemeine Technische Daten CM2 ..................18 Ausführungsvariante CM2 ......................19 Montage, Erstinbetriebnahme ....................21 Sicherheit ............................21 Montage .............................. 21 Erstinbetriebnahme .......................... 21 Produktbeschreibung ......................22 Bedienung ........................... 23 Bedienelemente ..........................23 Inbetriebnahme ......................24 10.1 Überprüfung des Motors vor Inbetriebnahme ................
- Seite 4 Inhaltsverzeichnis Außerbetriebnahme ...................... 41 17.1 Außerbetriebnahme .......................... 41 17.2 Demontage/Entsorgung ........................41 Gewährleistungsrichtlinie ....................42 Ersatzteilliste ......................... 45 19.1 Abdeckhaube ............................. 45 19.2 Grundrahmen ............................. 46 19.3 Kraftheber ............................47 19.5 Hydraulikleitungen ..........................48 19.6 Hinterradlagerung ..........................49 19.7 Fußpedal .............................
-
Seite 5: Eg-Konformitätserklärung
EG-Konformitätserklärung EG-Konformitätserklärung EG-Konformitätserklärung nach Maschinenrichtlinie 2006/42/EG Anhang II 1.A Der Hersteller / Inverkehrbringer: Westermann GmbH & Co. KG Schützenhof 23 D – 49716 Meppen erklärt hiermit, dass folgendes Produkt Produktbezeichnung: Cleanmeleon 2 Fabrikat: Westermann GmbH & Co. KG Seriennummer: 51. _ _ _ _... - Seite 6 Gestaltungsleitsätze - Risikobeurteilung und Risikominderung (ISO 12100:2010) Folgende andere technische Spezifikationen wurden angewandt: Name und Anschrift der Person, die bevollmächtigt ist, die technischen Unterlagen zusammenzustellen: Westermann GmbH & CO. KG Herr Alfons Westermann Tel.: 05931 | 496 90 0 Schützenhof 23 E-Mail: info@westermann-radialbesen.de 49716 Meppen URL: www.westermann-radialbesen.de...
-
Seite 7: Gesetzliche Angaben Und Informationen
Trägern der Urheberrechte Ansprüche auf Unterlassung und Schadensersatz. Änderungsvorbehalt: Die Westermann GmbH & Co. KG behält sich vor, dieses Dokument und den darin beschriebenen Gegenstand jederzeit ohne Vorankündigung zu ändern, insbesondere zu verbessern und zu erweitern, sofern und soweit vertragliche Vereinbarungen oder gesetzliche Vorgaben dem nicht entgegenstehen. -
Seite 8: Wichtige Grundlegende Informationen
Wichtige grundlegende Informationen Wichtige grundlegende Informationen Lieferumfang Die Betriebsanleitung ist Bestandteil des Arbeitsgerätes und muss in unmittelbarer Nähe der Maschine jederzeit zugänglich aufbewahrt werden. Die Betriebsanleitung enthält wichtige Informationen zum sicheren und effektiven Betrieb. Deshalb muss der Bediener diese Betriebsanleitung sorgfältig durchgelesen und verstanden haben. -
Seite 9: Konventionen
Wichtige grundlegende Informationen Konventionen 3.2.1 Symbole und Signalwörter Symbol / Signalwort Bedeutung Macht Sie auf die Handhabung und Auswirkung von Sicherheitsinformationen aufmerksam. Macht Sie auf eine gefährliche Situation aufmerksam, die eine schwere Verletzung oder den Tod nach sich ziehen wird, wenn sie nicht vermieden wird. -
Seite 10: Piktogrammübersicht
Wichtige grundlegende Informationen 3.2.2 Piktogrammübersicht Die in dieser Betriebsanleitung enthaltenden Sicherheitshinweise, die bei Nichtbeachtung Gefährdungen für Personen und die Maschine hervorrufen können, sind mit den nachfolgenden Piktogrammen besonders gekennzeichnet. Piktogramm Bedeutung Allgemeines Warnzeichen Warnung vor Absturzgefahr Warnung vor automatischem Anlauf Warnung vor gegenläufigen Rollen (Einzugsgefahr) Warnung vor gesundheitsschädlichen oder reizenden Stoffen... -
Seite 11: Kennzeichnung An Der Maschine
Kennzeichnung an der Maschine Am Cleanmeleon 2 XL ist ein Typenschild angebracht, dass alle Grunddaten enthält. Komponenten und Zubehör von Zulieferern tragen eigene Typenschilder. Cleanmeleon 2 Typ: Seriennummer: 51. _ _ _ _ Baujahr: 2015 Eigengewicht: 405 kg Traglast Hubwerk:... -
Seite 12: Sicherheit
Sicherheit Sicherheit Bestimmungsgemäße Verwendung der Maschine Der Westermann Cleanmeleon 2 ist ausschließlich für die hier beschriebene bestimmungsgemäße Verwendung einzusetzen. Einsatzbereiche der Arbeitsmaschine sind das Reinigen von Spaltenböden, zum Kehren von befestigten Flächen wie beispielsweise Höfe, Wege, Parkplätze, Siloplatten und Ställen, zum Schnee schieben, zum Futter auflockern, zum Ställe einstreuen oder gleichgeartete Arbeiten. -
Seite 13: Anforderungen An Den Bediener
Sicherheit Anforderungen an den Bediener Gefahr durch Fehlgebrauch! Fehlgebrauch kann zu gefährlichen Situationen führen. Deshalb: Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung unterlassen. Alle Angaben in dieser Betriebsanleitung und gegebenenfalls in zugehörigen Dokumenten strikt einhalten. Schalthandlungen an den Bedienelementen nur von unterwiesenen Personen durchführen lassen. -
Seite 14: Gefahrenbereich
Sicherheit Gefahrenbereich Gefahr beim Aufenthalt im Gefahrenbereich! Der Aufenthalt im Gefahrenbereich ist mit Risiken verbunden, die von unbefugten Personen nicht eingeschätzt werden können. Deshalb: Den Gefahrenbereich während des Arbeitsvorgangs stets beobachten und sicherstellen, dass sich dort keine Personen aufhalten. Sollte sich eine unbefugte Person in den Gefahrenbereich hineinbewegen, die Person warnen und den Betrieb unverzüglich stoppen. -
Seite 15: Vorhersehbare Fehlanwendungen | Vernünftigerweise Vorhersehbare Fehlanwendungen
Sicherheit Vorhersehbare Fehlanwendungen | Vernünftigerweise vorhersehbare Fehlanwendungen Alle von der bestimmungsgemäßen Verwendung abweichenden Anwendungen gelten als Fehlanwendung und sind unzulässig. ‚ Dazu zählen z.B. Transport von Menschen und Tieren • Benutzung als Aufstiegshilfe • Einsatz außerhalb der zulässigen Betriebsgrenzen • Verhalten im Notfall Ruhe Menschen... -
Seite 16: Einsatzbereich
Sicherheit Einsatzbereich Der Einsatzbereich umfasst weltweit alle Standorte, die eine sichere Nutzung der Maschine ermöglicht. Die Nutzung muss entsprechend der vorgegebenen bestimmungsgemäßen Verwendung erfolgen. 4.9.1 Lokale Anforderungen Der Einsatzbereich umfasst weltweit alle Standorte, die eine sichere Nutzung der Maschine ermöglicht. Dazu müssen folgende Kriterien unbedingt erfüllt werden. -
Seite 17: Pflichten Des Betreibers
Sicherheit 4.10.1 Pflichten des Betreibers Der Betreiber ist für einen einwandfreien Zustand verantwortlich. Der Betreiber muss alle Sicherheitseinrichtungen regelmäßig auf Funktionsfähigkeit und Vollständigkeit überprüfen. Der Betreiber muss dafür sorgen, dass die vorgesehenen Wartungen planmäßig durchgeführt werden. Der Betreiber muss den Hersteller über festgestellte Schäden unverzüglich informieren. -
Seite 18: Personalverantwortung
Sicherheit 4.11 Personalverantwortung Grundvoraussetzungen Es dürfen nur Personen den Gefahrenbereich betreten, von denen zu erwarten ist, dass sie die Sicherheitsbestimmungen beachten und ihre Arbeit zuverlässig ausführen. Personen, deren Handlungsfähigkeit durch Drogen, Alkohol, Medikamente o. ä. beeinflusst ist, sind nicht zugelassen. Bei der Personalauswahl müssen die am Einsatzort geltenden alters- und berufsspezifischen Vorschriften beachtet werden. -
Seite 19: Beachtung Der Betriebsanleitung
Sicherheit 4.12 Beachtung der Betriebsanleitung Betriebsanleitungen werden vom Hersteller oder Lieferanten des Produkts beigefügt, um den Benutzer/Anwender für die sachgerechte und sichere Verwendung wesentliche Kenntnisse zu vermitteln und auf Gefahren im Umgang mit der Maschine hinzuweisen. Vor der Inbetriebnahme der Maschine, ist die Betriebsanleitung durchzuarbeiten, sie ist bei Inbetriebnahme genau zu beachten. -
Seite 20: Persönliche Schutzeinrichtung
Sicherheit 4.15 Persönliche Schutzeinrichtung Die Persönliche Schutzausrüstung (PSA) ist kein Bestandteil des Lieferumfanges. Die Verantwortung für das Vorhandensein, die Prüfung und den richtigen Einsatz der PSA liegt daher beim Betreiber. PSA gemäß den nachfolgenden Hinweisen tragen. Gefahrenbereich ohne PSA nicht betreten. Am Betriebsmittel die angebrachten Hinweise zur PSA zu befolgen. -
Seite 21: Sicherheitshinweise Für Den Betreiber/Benutzer
Sicherheitshinweise für den Betreiber/Benutzer Sicherheitshinweise für den Betreiber/Benutzer Betreiben Sie das Gerät nur an gut belüfteten Orten. NIEMALS in geschlossenen Räumen verwenden, da bei der Kraftstoffverbrennung giftiges Kohlenmonoxid entsteht. Wenn weitere Personen das Fahrzeug bedienen sollen, müssen diese in der Bedienung des Fahrzeuges unterwiesen werden und in der Betriebsanleitung lesen, um Unfälle zu vermeiden. -
Seite 22: Technische Daten
Technische Daten Technische Daten Allgemeine Technische Daten CM2 Grundabmessungen Wert Einheit Maschinenlänge 1,78 Meter [m] Maschinenbreite 0,85 Meter [m] Maschinenhöhe 1,26 Meter [m] Geschwindigkeit km/h Trockengewicht Kilogramm [kg] 1,78 m 0,85 m 1,26 m Abb. 2 - Abmessungen Seite 18 von 55... -
Seite 23: Ausführungsvariante Cm2 Xl
Technische Daten Ausführungsvariante CM2 Daten Kubota Z602 Motorvariante Motorentyp 2-Zylinder stehend, wassergekühlt Zylinderzahl Verbrennungssystem Wirbelkammer Ansaugsystem Saugmotor 10,8 | 14,7 kW | PS Motorleistung Drehzahl 3200 1/min Kraftstoff Diesel Starter Elektrostart Abb. 3 - Abmessungen Motor Seite 19 von 55... -
Seite 24: Abb. 4 - Schrägneigung
Technische Daten Reifenluftdruck vorne 2,2 | 2,5 min | max Reifenluftdruck hinten 2,2 | 2,5 min | max Hydrauliköl HLP 46 Öldruck in bar ~ 210 Fahrpumpe ~ 45 l/min (bei max. Motordrehzahl) Arbeitshydraulik ~ 24 l/min (bei max. Motordrehzahl) Hydrauliköltank ~ 17 Liter... -
Seite 25: Montage, Erstinbetriebnahme
Montage, Erstinbetriebnahme Montage, Erstinbetriebnahme Sicherheit Um die Sicherheit von Mensch und Maschine zu gewährleisten wurde schon während der Konstruktion auf eine einfache und risikominimierte Montage/Handhabung geachtet. So unterliegt das Handhabungsgerät allen geltenden DIN EN Normen. Bedienerschulungen, Einweisungen sind erforderlich und senken das Sicherheitsrisiko weiter. -
Seite 26: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Der Westermann CM2 ist für den anspruchsvollen Landwirt konzipiert und umgesetzt. Er dient als Trägerfahrzeug für vielseitige Anwendungen. Es besteht die Möglichkeit befestigte Flächen wie z.B. Höfe, Wege, Parkplätze, Siloplatten und Ställe zu kehren, Schnee zu schieben, Futter auflockern, Ställe einstreuen oder Spalten zu schieben. -
Seite 27: Bedienung
Bedienung Bedienung Die Bedienung der Maschine erfolgt ausschließlich über die Bedieneinheiten an der Lenkradsäule. Die Bedienung des Hubwerkes erfolgt über ein Monoblockventil mit Handhebelsteuerung. Die Bewegungen Vorwärts, Rückwärts, sowie die Handhabungsabläufe werden durch den Bediener über ein stufenlos regulierbares Fußpedal sowie über das Lenkrad mit einem Lenkwinkel von 88 Grad ausgeführt. -
Seite 28: Inbetriebnahme
Inbetriebnahme Inbetriebnahme 10.1 Überprüfung des Motors vor Inbetriebnahme Folgende Arbeitsschritte sind regelmäßig vor jeder Nutzung durchzuführen. Kontrolle des Motorölstand Die Ölmenge wird mit einem Peilstab kontrolliert! Peilstab herausziehen: Ölmenge muss sich im Bereich der geriffelten Markierung (A) befinden! Der Ölpeilstab befindet sich in Abb. -
Seite 29: Betrieb
Betrieb Betrieb 11.1 starten | stoppen Zündung/Motor EIN Allgemeine Beschreibung Statusanzeige des STG-125 Motorregler Der CM2 verfügt über einen BARTH Batterie STG-125 Diesel-Motorregler. Der STG-125 ersetz Zündschalter und eingebaute Steuerung/Überwachung der Generatorspannung. Anzeigeleuchten und vereint dies in einem Störungen werden über die rote LED Leuchte Gerät. -
Seite 30: Einfahrzeit
Betrieb 11.2 Einfahrzeit Die ersten 50 Betriebsstunden haben einen großen Einfluss auf die Leistung und die Lebensdauer des CM2 Folgende Gesichtspunkte sollten berücksichtigt werden, damit Sie lange Spaß an ihrem CM2 haben. Der Motor kann von Anfang an bis zur Höchstdrehzahl betrieben werden, zu schwere Lasten sollten jedoch vermieden werden. -
Seite 31: Kurze Motorenlaufzeit
Betrieb 11.3 Kurze Motorenlaufzeit Bei kurzer Laufzeit des Motors (nicht länger als 15 Minuten) muss der Ölstand regelmäßig kontrolliert werden! Bei kurzen Laufzeiten kann es schnell vorkommen, dass Wasser und Benzin ins Öl gelangt und somit die Schmierwirkung des Öls weitgehend verloren geht. Dieses hat zur Folge, dass sich Teile schneller abnutzen und somit eine hohe Gefahr für einen Motorschaden entsteht. -
Seite 32: Abb. 13 - Fahrpedal
Betrieb Fahrpedal Der CM2 verfügt über ein Fahrpedal an der rechten Fahrzeugseite. Durch die Betätigung des Pedals nach vorne bewegt sich das Fahrzeug vorwärts. Die Geschwindigkeit wird je nach Druckintensität auf das Pedal geregelt. Abb. 13 - Fahrpedal Das Rückwärtsfahren der Maschine erfolgt indem man das Pedal von unten mit dem Fuß... -
Seite 33: Anbaugeräte
Anbaugeräte Anbaugeräte Nachfolgend aufgeführte Anbaugeräte können an dem CM2 XL montiert werden. Hierdurch wird eine Vielzahl an Einsatzmöglichkeiten gewährleistet. Anbaugeräte mit Akkorddreieckaufnahme Abb. 17 - Anbaugeräte Die Anbaugeräte selber dürfen nicht verändert werden! • Es gelten die Sicherheitsvorschriften aus Kapitel 4 •... -
Seite 34: Anbau Der Geräte
Anbaugeräte 12.1 Anbau der Geräte Das Dreipunkt-Hubwerk verbindet die Maschine und das Anbaugerät zu einer Arbeitseinheit. Die Position und das Anheben des Anbaugerätes werden hydraulisch gesteuert. Zusätzlich dazu üben Gewicht und Ladung des Anbaugerätes einen Druck auf die Vorderachse aus, sodass die Traktion verbessert wird. -
Seite 35: Wartung Und Instandhaltung
Wartung und Instandhaltung Wartung und Instandhaltung 13.1 Allgemeines Alle Wartungs-, Reparatur- und Umbauarbeiten sind an dem CM2 nur im Stillstand und bei abgeschaltetem Motor durchzuführen. Die in der Betriebsanleitung beschriebene Vorgehensweise zum Stillsetzen der Maschine muss unbedingt eingehalten werden. Das CM2 auf sicheren Stand prüfen und gegen Wegrollen sichern. -
Seite 36: Bei Den Regelmäßigen Wartungsarbeiten Beachten
Wartung und Instandhaltung Bei den regelmäßigen Wartungsarbeiten beachten: Gegebenenfalls elektronisch abgelegte Handlungsanweisungen für • die Wartung müssen während der Wartung in Papierform vorliegen. Für Wartungsarbeiten, die Komponenten von Fremdherstellern • betreffen, ggf. Dokumentation des Fremdherstellers hinzuziehen. Wartungsarbeiten, die Fachkenntnisse erfordern, von •... -
Seite 37: Wartung Und Instandhaltung
Wartung und Instandhaltung 13.2 Tabelle der regemäßigen Inspektionen Anmerkungen Motoröl Alle 100 Std. wechseln Motorölfilter Alle 100 Std. wechseln Luftfilter Alle 500 Std. wechseln Kühler Einmal im Jahr ausspülen Kühlerschlauch Austausch alle 2 Jahre Kraftstofffilter Alle 500 Std. wechseln Kraftstoffschlauch Austausch alle 2 Jahre Batteriesäurestand Alle 100 Std. -
Seite 38: Schraubverbindungen
Wartung und Instandhaltung 13.3 Schraubverbindungen Prüfen Sie Schrauben und Muttern erstmalig nach fünf Betriebsstunden und dann regelmäßig (alle 50 Betriebsstunden) auf festen Sitz ggf. nachziehen. Alle Drehmomente M sind Richtwerte für metrische Regelgewinde nach DIN. • Reibungszahl 0.14 - neue Schrauben - ungeschmiert. Die Werte wurden als Richtwerte von verschiedenen Schraubenherstellern empfohlen. -
Seite 39: Keilriemen Austauschen
Wartung und Instandhaltung 13.5 Keilriemen austauschen Motorkeilriemen Bei angehobener Motorhaube befindet sich der Motorenkeilriemen in Fahrtrichtung rechts. Zum Austauschen des Riemens müssen die Schraubverbindungen der Lichtmaschine gelöst werden. Anschließend die Lichtmaschine ganz zur Fahrzeug Mitte schwenken. Der gelöste Riemen kann nun von den Keilriemenscheiben entnommen und am Lüfterrad vorbeigeführt werden. -
Seite 40: Maßnahmen Nach Der Wartung
Wartung und Instandhaltung 13.8 Maßnahmen nach der Wartung Nach Beendigung der Wartungsarbeiten folgende Schritte durchführen: Sicherstellen, dass alle zuvor gelösten Schraubenverbindungen • angezogen sind. Sicherstellen, dass alle zuvor entfernten Schutzvorrichtungen und • Abdeckungen wieder ordnungsgemäß eingebaut sind. Sicherstellen, dass alle verwendeten Werkzeuge, Materialien und •... -
Seite 41: Restgefahren
Restgefahren Restgefahren Rutschgefährdungen Verletzungsgefahr durch Rutschgefährdungen! Defekte oder unsachgemäß befestigte Hydraulikkomponenten können im Schadenfall für den Austritt von Schmierstoffen sorgen. Deshalb: Die Bedienung darf nur durch geschultes Personal erfolgen. Alle Bedienschritte gemäß den Angaben dieser Betriebsanleitung durchführen. Vor dem Betrieb sicherstellen, dass alle Befestigungselemente ordnungsgemäß... - Seite 42 Restgefahren Unsachgemäße Bedienung Verletzungsgefahr durch unsachgemäße Bedienung! Unsachgemäße Bedienung kann zu Personen- oder Sachschäden führen. Deshalb: Die Bedienung darf nur durch geschultes Personal erfolgen. Alle Bedienschritte gemäß den Angaben dieser Betriebsanleitung durchführen. Vor dem Betrieb sicherstellen, dass alle Befestigungselemente ordnungsgemäß montiert und unbeschädigt sind.
-
Seite 43: Lagerbedingungen
Lagerbedingungen Lagerbedingungen Der Westermann CM2 an einem trockenen und sauberen Ort abstellen und gegen unvorhergesehene Inbetriebnahme sichern. Abb. 23 - Knochenschalter Unfallgefahr! Den CM2 auf sicheren Stand prüfen und gegen Wegrollen sichern. Maschine waagerecht abstellen. • Feststellbremse betätigen • Fahrzeug auf eventuelle Beschädigungen überprüfen! Den CM2... -
Seite 44: Fehlersuche
Fehlersuche Fehlersuche Störung Ursache Abhilfe Kein Diesel im Tank Dieseltank füllen • • Glühkerze defekt Glühkerze erneuern • • Luftfilter verschmutzt Luftfilter • • reinigen/austauschen Gaszustellung fehlerhaft Gaszugstellung • • prüfen Motorsteuerung • Siehe Kapitel 11.1 • Handbremse betätigt Handbremse lösen •... -
Seite 45: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme 17.1 Außerbetriebnahme Nach einer Außerbetriebnahme muss der CM2 fachgerecht gelagert werden: Bei der Lagerung der Maschine folgende Punkte unbedingt beachten: Der CM2 muss so abgestellt werden, dass er nicht umkippen • oder herabfallen kann. Am Lagerplatz müssen die Umgebungsbedingungen den •... -
Seite 46: Gewährleistungsrichtlinie
Die Bedienungsanleitung für das jeweilige Produkt sowie Sicherheitshinweise müssen beachtet werden. Schäden, die auf Grund von Bedienungsfehlern, nicht bestimmungsgemäßen Gebrauchs oder Benutzung von Zubehör, welches nicht von Westermann GmbH & Co. KG freigegeben ist, entstanden, können nicht als Gewährleistung anerkannt werden. - Seite 47 Die Bestellung von benötigten Ersatzteilen für Gewährleistungszwecke kann aus logistischen Gründen ab dem 01.01.2002 nur noch über den Westermann-Kundendienst getätigt werden. Hier ist in der Zeit von Montag bis Freitag zwischen 08:00 Uhr und 16:30 Uhr die telefonische Bestellannahme, unter Angabe der Art.-Nr., der Ser.- Nr. des betreffenden Gerätes und der Kunden-Nr.
- Seite 48 Westermann-Kundendienst. Sollte ein Ersatzteil nicht mehr lieferbar (NML) sein, wird der von Ihnen gezahlte Einkaufspreis erstattet. Die reklamierten Teile oder Maschinen sind frei ans Werk Westermann in Meppen zu schicken. Nach Anerkennung der Gewährleistung werden die Frachtkosten erstattet.
-
Seite 49: Ersatzteilliste
Ersatzteilliste Ersatzteilliste 19.1 Abdeckhaube Abb. 25 - Abdeckhaube Pos. Artikel- Nr. Bezeichnung Menge LA-00-00457 Motorhaube LA-00-00458 Deckelblech PE-00-00019 Haubenhalter KT-00-00419 Sitz CM2 Seite 45 von 55... -
Seite 50: Grundrahmen
Ersatzteilliste 19.2 Grundrahmen Abb. 26 - Grundrahmen Pos. Artikel- Nr. Bezeichnung Menge KT-00-00004 Kommunaldreieck LA-00-00010 Unterlenker LA-00-00473 Chassis Wanne LA-00-00470 Quertraverse-vorn KT-00-00035 Hydraulikzylinder KT-00-00011 Oberlenker LA-00-00469 Winkelblech_Anschluesse HY-00-00130 Steckkupplungsmuffe HY-00-00131 Steckkupplung LA-00-00476 Ablenkungsblech-Auspuff Seite 46 von 55... -
Seite 51: Kraftheber
Ersatzteilliste 19.3 Kraftheber Abb. 27 - Kraftheber Pos. Artikel- Nr. Bezeichnung Menge KT-00-00004 Kommunaldreieck LA-00-00010 Unterlenker KT-00-00011 Oberlenker KT-00-00035 Hydraulikzylinder MBG_Hydr-Schl_Leck-Arbeitshydr. MBG_HY. Rohr Seite 47 von 55... -
Seite 52: Hydraulikleitungen
Ersatzteilliste 19.5 Hydraulikleitungen Abb. 28 - Hydraulikleitungen Pos. Artikel- Nr. Bezeichnung Merkmal Menge HYS-00-00062 MBG_Hydr-Schl_A-Ventil_Hubwerk-Kolben (pink) HYS-00-00066 MBG-Hydr-Schl_B-Ventil_Hubwerk-Stange (Türkis) HYS-00-00073 MBG_Hydr-Schl_Filter_T-Ventil D blau HYS-00-00065 MBG_Hydr-Schl_B-Ventil_Arbeitshy_unten gelb HYS-00-00064 MBG_Hydr-Schl_A-Ventil-Arbeitshy-oben Lila HYS-00-00063 MBG_Hydr-Schl_P-Ventil/Pumpe HYS-00-00070 MBG_Hydr-Schl_D-Fahrp_Kuehler-Eing orange HYS-00-00074 MBG_Hydr-Schl_Kugelhahn-2 D grün HYS-00-00075 MBG_Hydr-Schl_Kugelhahn-1 HYS-00-00081 MBG_Hydr-Schl_Fahrmotor-hinten pink... -
Seite 53: Hinterradlagerung
Ersatzteilliste 19.6 Hinterradlagerung Abb. 29 - Hinterradlagerung Pos. Artikel- Nr. Bezeichnung Menge MO-00-00023 Orbital Motor Hinten HYS-00-00080 MBG_Hydr-Schl_Fahrmotor-hinten LA-00-00464 Hinterradschwinge LA-00-00465 Kettenradscheibe KT-00-00113 Druckkugellager Seite 49 von 55... -
Seite 54: Fußpedal
Ersatzteilliste 19.7 Fußpedal Abb. 30 - Fußpedal Pos. Artikel- Nr. Bezeichnung Menge LA-00-00454 Fahrpedal DR-00-00095 Welle Gaspedal VMBG-00-00012 Gasgestaenge KT-00-00167 Stellring 20-32-14 Seite 50 von 55... -
Seite 55: Bauteile/Komponenten
Ersatzteilliste 19.8 Bauteile/Komponenten Abb. 31 - Hauptkomponenten Pos. Artikel- Nr. Bezeichnung Menge KT-00-00618 Arbeitspumpe KT-00-00611 / 615 Flanschkupplung MO-00-00022 Dieselmotor KT-00-00611 Lüfter MO-00-00023 Orbital Motor Hinten MO-00-00024 Orbital Motor Vorne SB-00-00029 Kombitank KT-00-00002 Luftfilter KIT KT-00-00016 Ölkühler Seite 51 von 55... -
Seite 56: Lenkkonsole
Ersatzteilliste 19.9 Lenkkonsole Abb. 32 - Lenkkonsole Pos. Artikel- Nr. Bezeichnung Menge KT-00-00297 Lenkrad CM2 DR-00-00093 Lenkgestänge-oben DR-00-00102 Lenkstummel DR-00-00096 Lenkgestänge-unten LA-00-00450 Zahnrad m2; z 50 HT-00-0046 Kettenrad 06 B-1 (z=16) KT-00-00042 Ausgleichsbehälter KT-00-00067 Kreuzgelenk KT-00-00608 Monoblockventil Lenkkette KT-00-00167 Stellring KT-00-00018 Betriebsstundenzähler KS-00-00001... -
Seite 57: Pläne Und Sonstige Informationen
Pläne und sonstige Informationen Pläne und sonstige Informationen 20.1 Hydraulikplan Seite 53 von 55... -
Seite 58: Stromlaufplan Motorsteuerung
Pläne und sonstige Informationen 20.2 Stromlaufplan Motorsteuerung Seite 54 von 55... -
Seite 59: Abbildungsverzeichnis
Abbildungsverzeichnis Abbildungsverzeichnis Abb. 1 - Gefährdungsbereich ..................10 Abb. 2 - Abmessungen ....................18 Abb. 3 - Abmessungen Motor ..................19 Abb. 4 - Schrägneigung ....................20 Abb. 5 - Bedienelemente ....................23 Abb. 6 - Ölstand ......................24 Abb. 7 - Hydraulikölstand ..................... 24 Abb.
