EX-1181HMS

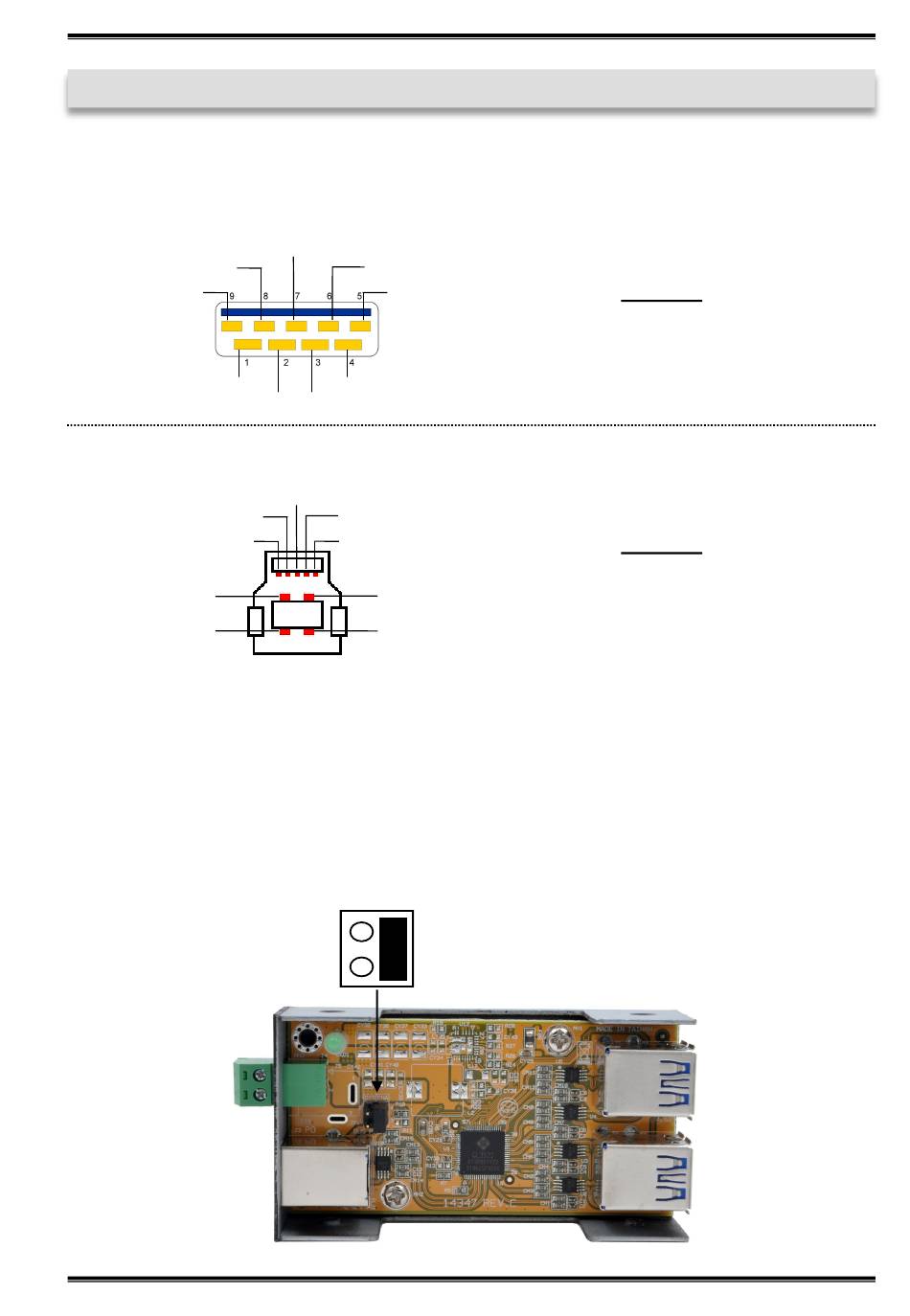

3. Aufbau, Anschlüsse & Jumper Einstellungen
3.2 Anschlüsse
USB 3.2 Gen 1 A-Buchse:
StdB_SSTX +
StdB_SSTX -
VCC
USB 3.2 Gen 1 B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+

3.3 Jumper Einstellungen

Der EX-1181HMS wird mit der Einstellung USB-Bus-Power ausgeliefert. Sie haben aber die
Möglichkeit den EX-1181HMS auf der Datenleitung zum PC sprich die USB B-Buchse stromlos
zu machen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öff-
nen. Nun müssen Sie den Jumper JP1 von ENA (Enable) auf DIS (Disable) setzen. Siehe nach-
folgende Abbildung.
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
GND
D- D+
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
DIS ENA
JP1
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
