3. Aufbau, Anschlüsse & Jumper Einstellungen

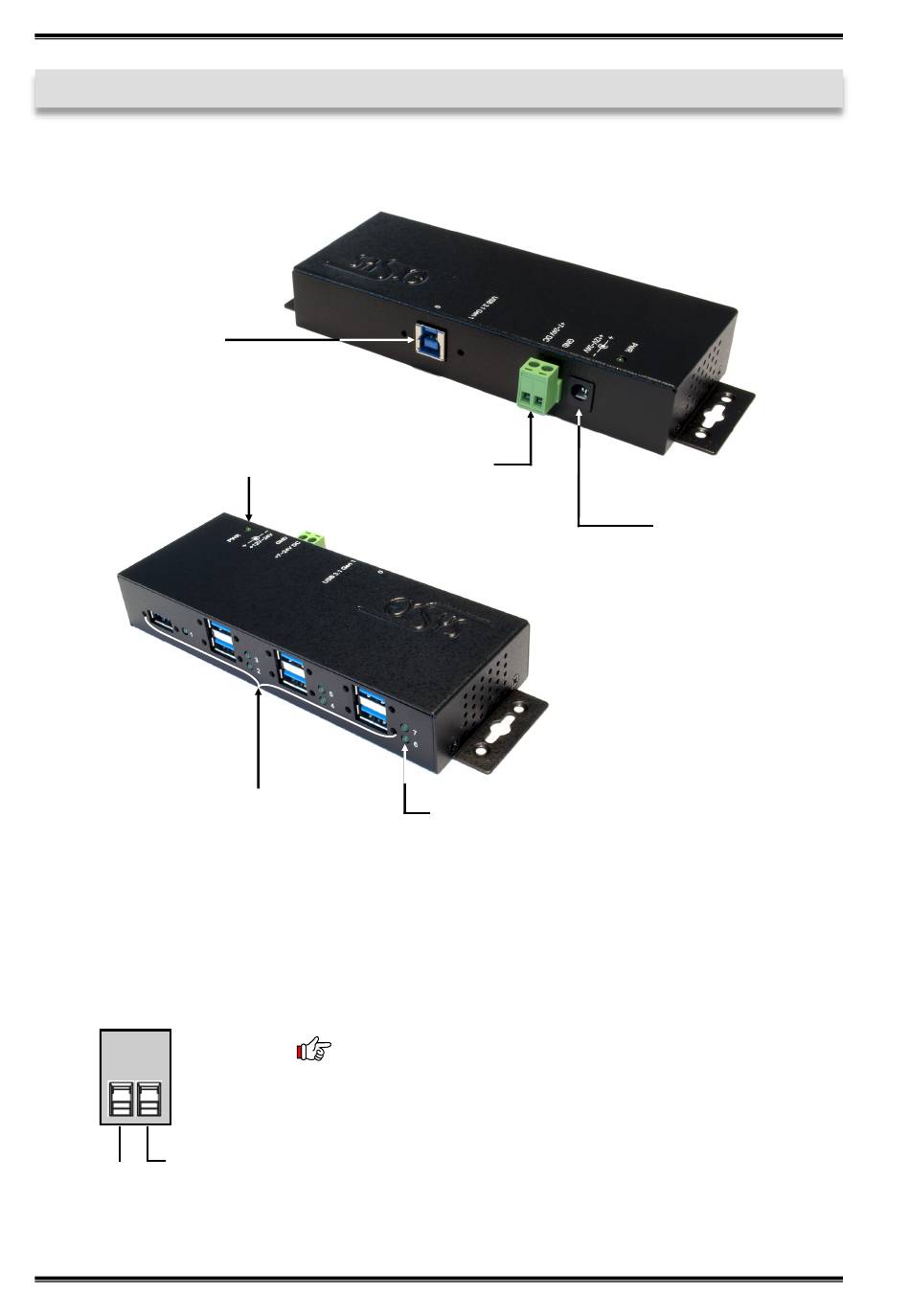

3.1 Aufbau

1x USB 3.2 (Gen1)
Upstream B-Buchse
Betriebs LED
7x USB 3.2 (Gen1)
Downstream A-Buchse
3.2 Anschlüsse
+7V - 24V T-Block:
GND (Ground)
+7V - 24V
© Copyright 2020 by EXSYS Vertriebs GmbH. All Rights Reserved
7-24V T-Block
für optionales
externes Netzteil
Status LED
für jeden Port
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
4
EX-1189HMVS-3
12-24V Buchse
für im Lieferumfang
enthaltenem Netzteil
