EX-1348HMV

4. Jumper-Einstellungen

Es gibt 24 Jumper im inneren der EX-1348HMV. Davon sind 8 Jumper für den Mode
(JP1-JP8), 8 Jumper (JP9-JP16) sind zur Einstellung der Power auf den Pin 9 des DB9
Stecker und die restlichen 8 Jumper für die Terminierung (JP17-JP24) (siehe nachfol-
gendes Bild). Um Einstellungen an den Jumper vorzunehmen, müssen Sie die Abde-
ckung auf der Unterseite der EX-1348HMV mit 2 Schrauben lösen. Die Jumper sind für
die Zuordnung der Ports nummeriert. Aus den nachfolgenden Tabellen auf Seite 8 und
9, können Sie die Einstellung der Mode Jumper, Terminator Jumper und Power auf 9
Pin Jumper entnehmen oder in der innen Seite der abgeschraubten Abdeckung.

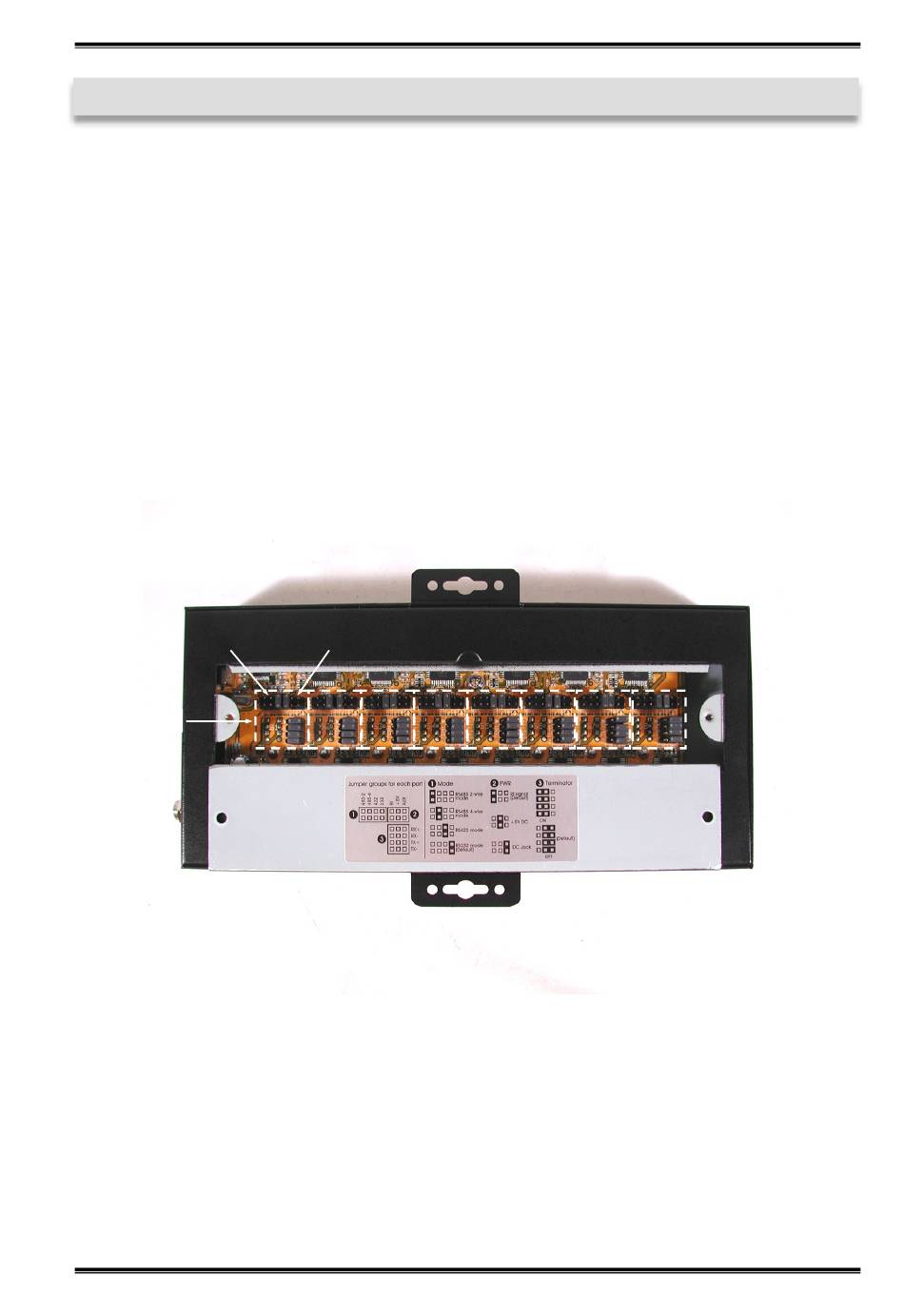

Unterseite:
Mode
Termination
9 Pin Power
2 3
Port 1
7
4 5 6
7
