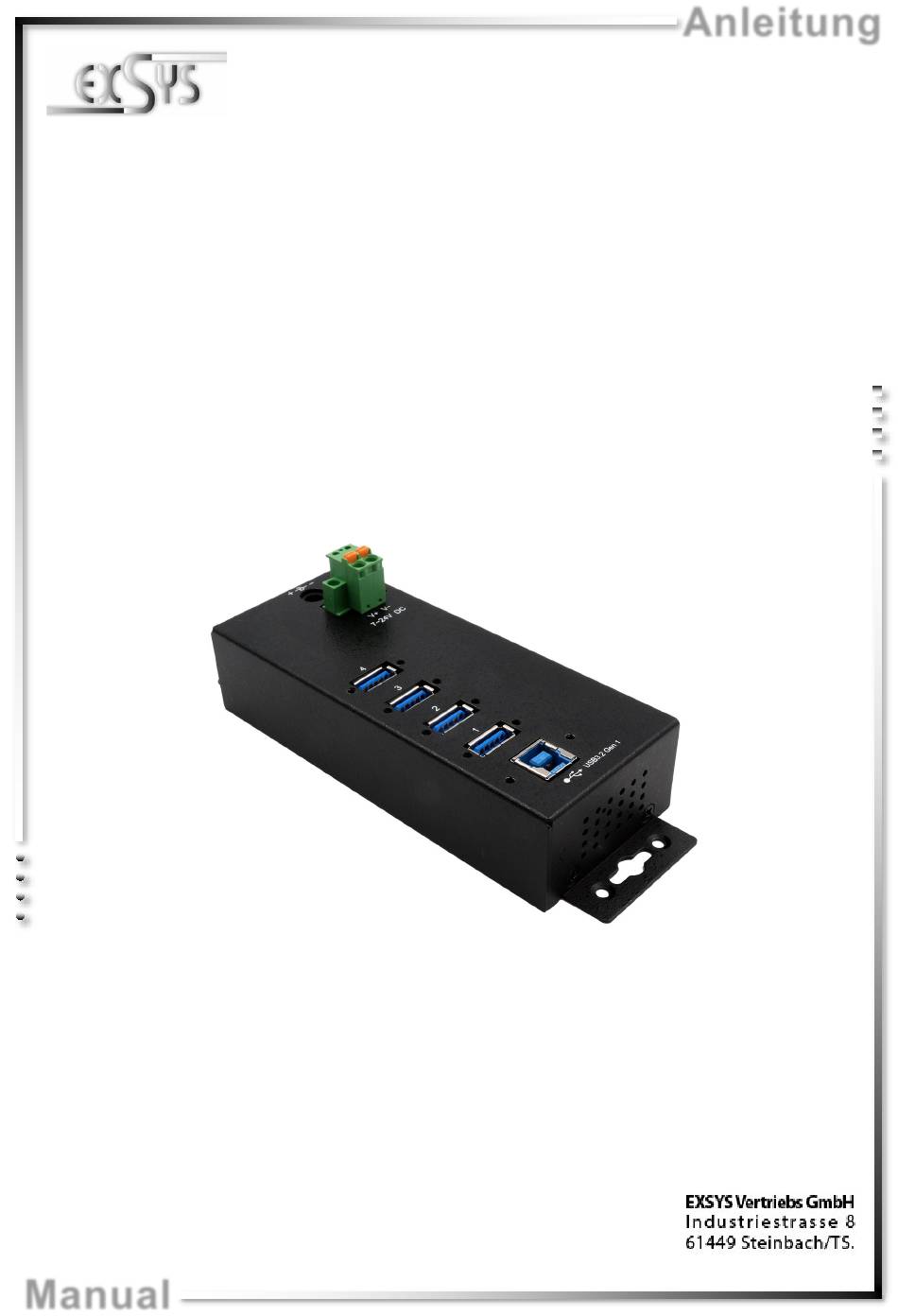

- Seite 1 Anleitung EX-1186HMVS-2 4 Port USB 3.2 Gen 1 Metall HUB mit 15KV ESD Überspannungsschutz für Trägerschiene 4 Port USB 3.2 Gen 1 Metal HUB with 15KV ESD Surge Protection for DIN-Rail Vers. 1.0 / 18.10.21 Manual...
-
Seite 2: Inhaltsverzeichnis
Layout & Connectors ······················································································ 9-10 Layout ························································································································ 9 Connectors ·············································································································· 9-10 Hardware Installation ····················································································· 10-11 Driver Installation ······························································································· 11 Cleaning ········································································································· 11 Technical Information ························································································· 12 Technical Drawing ····························································································· 12 © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1186HMVS-2 ist ein USB 3.2 Gen 1 Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 4 Ports für Endgeräte und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. -
Seite 4: Aufbau & Anschlüsse
Schließen Sie niemals Strom an Ground an, dadurch kann Ihre Hardware zerstört werden!!! GND (Ground) +7V - 24V +7V - 24V DC-Buchse: ACHTUNG!!! Nur zur Verwendung mit optional erhältlichem Netzteil! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Hardware Installation
4. Hardware Installation Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s gibt, können wir Ihnen nur eine generelle Anleitung zum Anschluss der EX-1186HMVS-2 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems. 1. Installieren Sie die EX-1186HMVS-2 mit dem mitgelieferten DIN-Rail Kit auf einer Tragschiene oder mit der Wandmontagehalterung an eine Wand. -
Seite 6: Treiber Installation
4. Verbinden Sie nun das andere Ende (A-Stecker) des USB-Kabels mit der A-Buchse an Ihrem 5. Treiber Installation Alle Betriebssysteme Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1186HMVS-2 auto- matisch und installiert diesen. ÜBERPRÜFEN DES INSTALLIERTEN TREIBER Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „USB-Controller“ folgende Einträge sehen: Sind diese oder ähnliche Einträge vorhanden, ist der USB Hub richtig installiert. -
Seite 7: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +24 Volt Abmessung: 163,00 x 55,00 x 30,80 mm Gewicht: 500g 8. Technische Zeichnung © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Description
EX-1186HMVS-2 1. Description The EX-1186HMVS-2 is a plug & play high-speed USB 3.2 Gen 1 metal hub for 4 USB devices. The EX-1186HMVS-2 provides 4 ports for USB devices and 1 uplink port for PC. It supports all USB connections from 1.1 to 3.2. All ports can fix with screw lock. Via a external power supply it is possible to provide a maximum of 1,5A on each USB port. -
Seite 9: Layout & Connectors
+7V - 24V T-Block: ATTENTION!!! Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 24V +7V - 24V DC-Jack: ATTENTION!!! Only for use with optionally available power supply! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 10: Hardware Installation
1. Install the EX-1185HMVS-2 on a DIN rail using the supplied DIN rail kit or on a wall using the wall mounting bracket. Mounting on DIN Rail Holes for Wall Mounting © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Driver Installation
For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In the area of the connectors please make sure that no fibres from the cloth remain in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Technical Information
32° to 131° Fahrenheit Storage Temperature: -40° to 185° Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +24 Volt Size: 163,00 x 55,00 x 30,80 mm Weight: 500g 8. Technical Drawing © Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved...
