3. Aufbau, Anschlüsse & Jumper Einstellungen

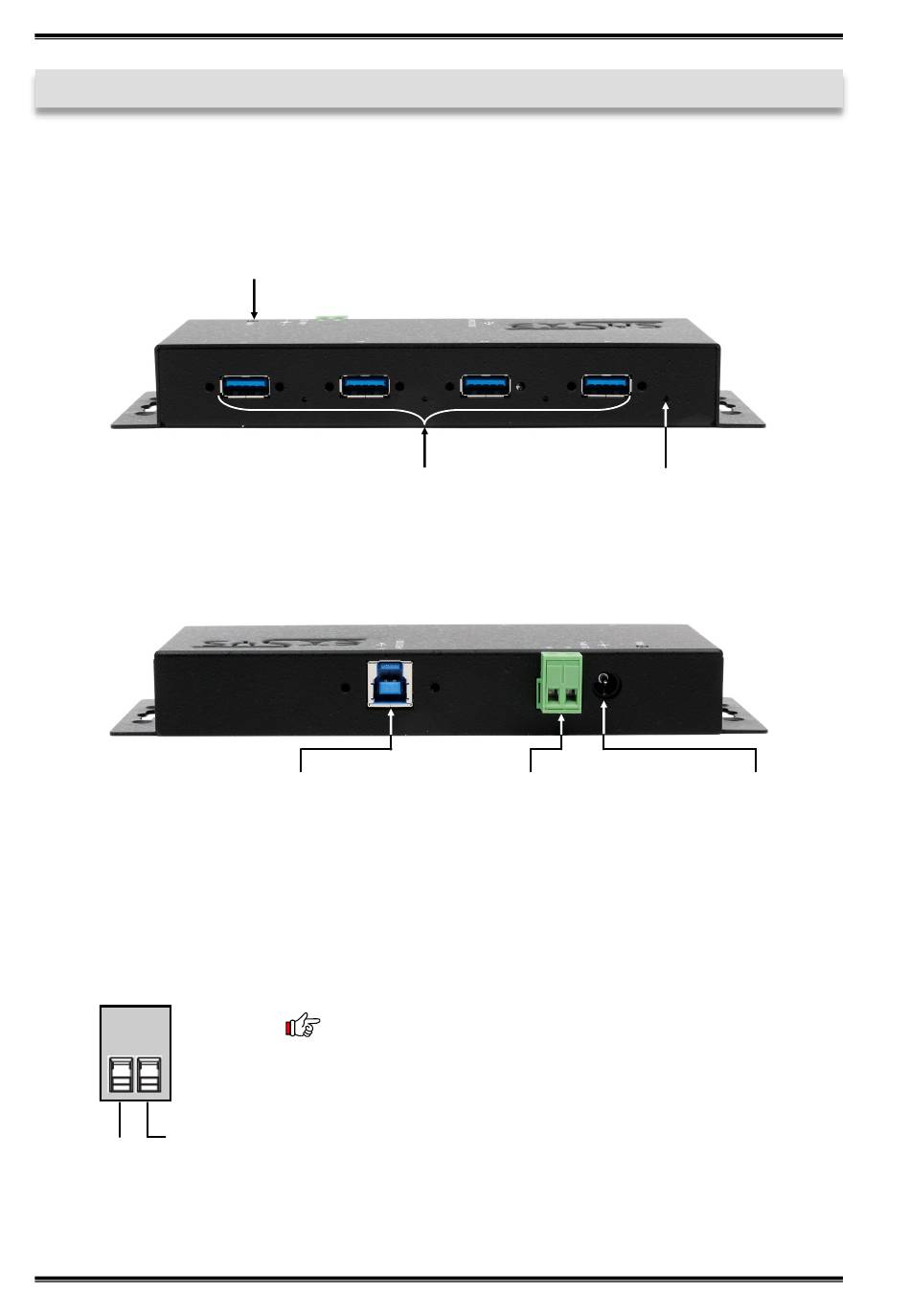

3.1 Aufbau

Vorderseite:
Betriebs LED
Rückseite:
3.2 Anschlüsse
+7V - 48V T-Block:
GND (Ground)
+7V - 48V
© Copyright 2021 by EXSYS Vertriebs GmbH. All Rights Reserved
4x USB 3.2 Gen 1
Downstream A-Buchse
1x USB 3.2 Gen 1
Upstream B-Buchse
ACHTUNG!!!
Schließen Sie niemals Strom an Ground an,
dadurch kann Ihre Hardware zerstört werden!!!
Status LED für den
7-48V T-Block für
optionales externes Netzteil
4
EX-1183HMVS-2
jeweiligen Port
7-48V DC Buchse
für im Lieferumfang
enthaltenem Netzteil
