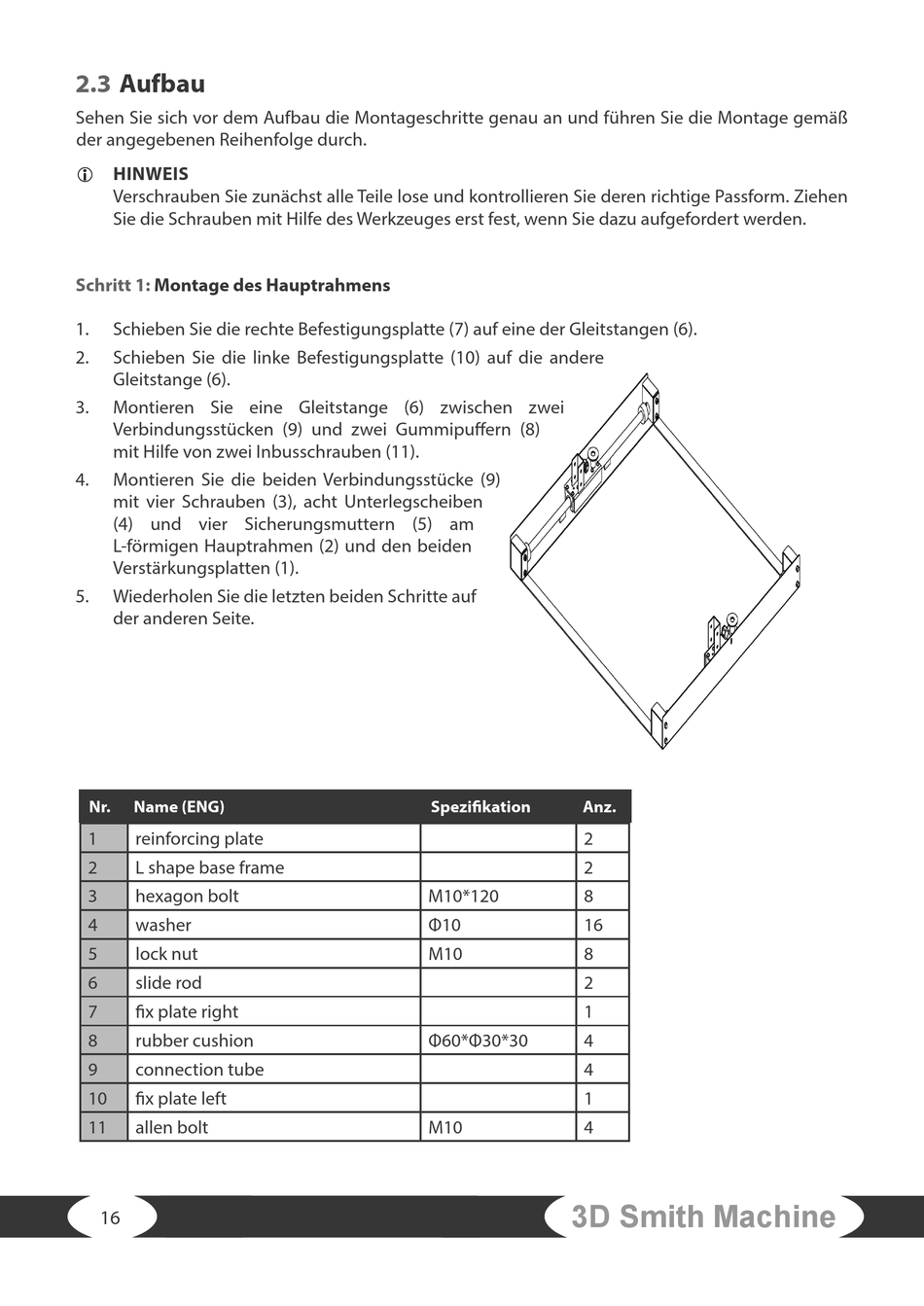

2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.
Schritt 1:
Montage des Hauptrahmens
1.
Schieben Sie die rechte Befestigungsplatte (7) auf eine der Gleitstangen (6).
2.
Schieben Sie die linke Befestigungsplatte (10) auf die andere
Gleitstange (6).
3.
Montieren Sie eine Gleitstange (6) zwischen zwei
Verbindungsstücken (9) und zwei Gummipuffern (8)
mit Hilfe von zwei Inbusschrauben (11).
4.
Montieren Sie die beiden Verbindungsstücke (9)
mit vier Schrauben (3), acht Unterlegscheiben
(4) und vier Sicherungsmuttern (5) am
L-förmigen Hauptrahmen (2) und den beiden
Verstärkungsplatten (1).
5.
Wiederholen Sie die letzten beiden Schritte auf
der anderen Seite.
Nr.
Name (ENG)
1
reinforcing plate
2
L shape base frame
3
hexagon bolt
4
washer
5
lock nut
6
slide rod
7
fix plate right
8
rubber cushion
9
connection tube
10
fix plate left
11
allen bolt
16
Spezifikation
Anz.
2
2
M10*120
8
Φ10
16
M10
8
2
1
Φ60*Φ30*30
4
4
1
M10
4
3D Smith Machine
