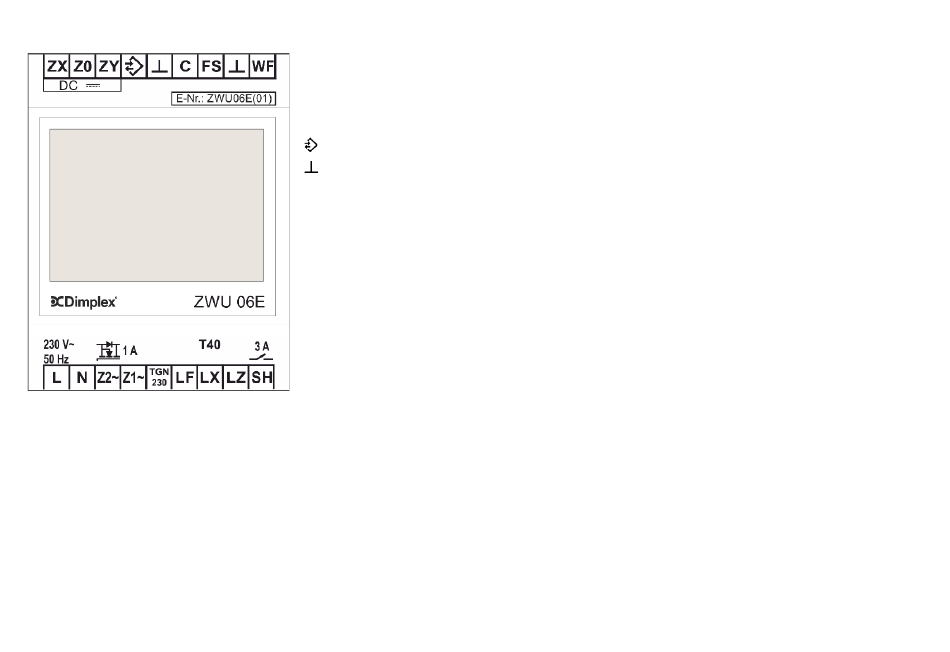

Klemmenbelegung des Zentralsteuergeräts ZWU 06E
* Reservierte Klemmen dürfen nicht als Stützklemmen verwendet werden.
** Achtung: Bei der Inbetriebnahme ist unbedingt der korrekte Typ für den angeschlossenen Fühler einzustellen!
10
Klemme Funktion
ZX DC-Steuersignalausgang (+)
Z0 DC-Steuersignalausgang (-)
ZY DC-Steuersignalausgang (Tag/Nacht) Fußboden-Aufladeregler
(reserviert*)
Masse
C (reserviert*)
FS Frostschutz
WF Außenfühlereingang**
L Versorgungsspannung
N Versorgungsspannung
Z2~ Steuersignalausgang zu den Speicherheizgeräten; intern mit N verbunden
Z1~ Steuersignalausgang zu den Speicherheizgeräten; getaktete Steuerleitung (230V~)
mit ED-Signal
TGN230 (reserviert*)
LF Signaleingang: Ladefreigabe vom Netzbetreiber
LX Multifunktionseingang, kann über die Software mit verschiedenen Funktionen belegt werden
(siehe Startsignal Laufwerk (LL) und Sperrsignal Hochtarif (HT))
LZ Signaleingang: Zusatzfreigabe vom Netzbetreiber
SH Schaltausgang für Ansteuerung Heizungsschütz
L Versorgungsspannung
N Versorgungsspannung
