7

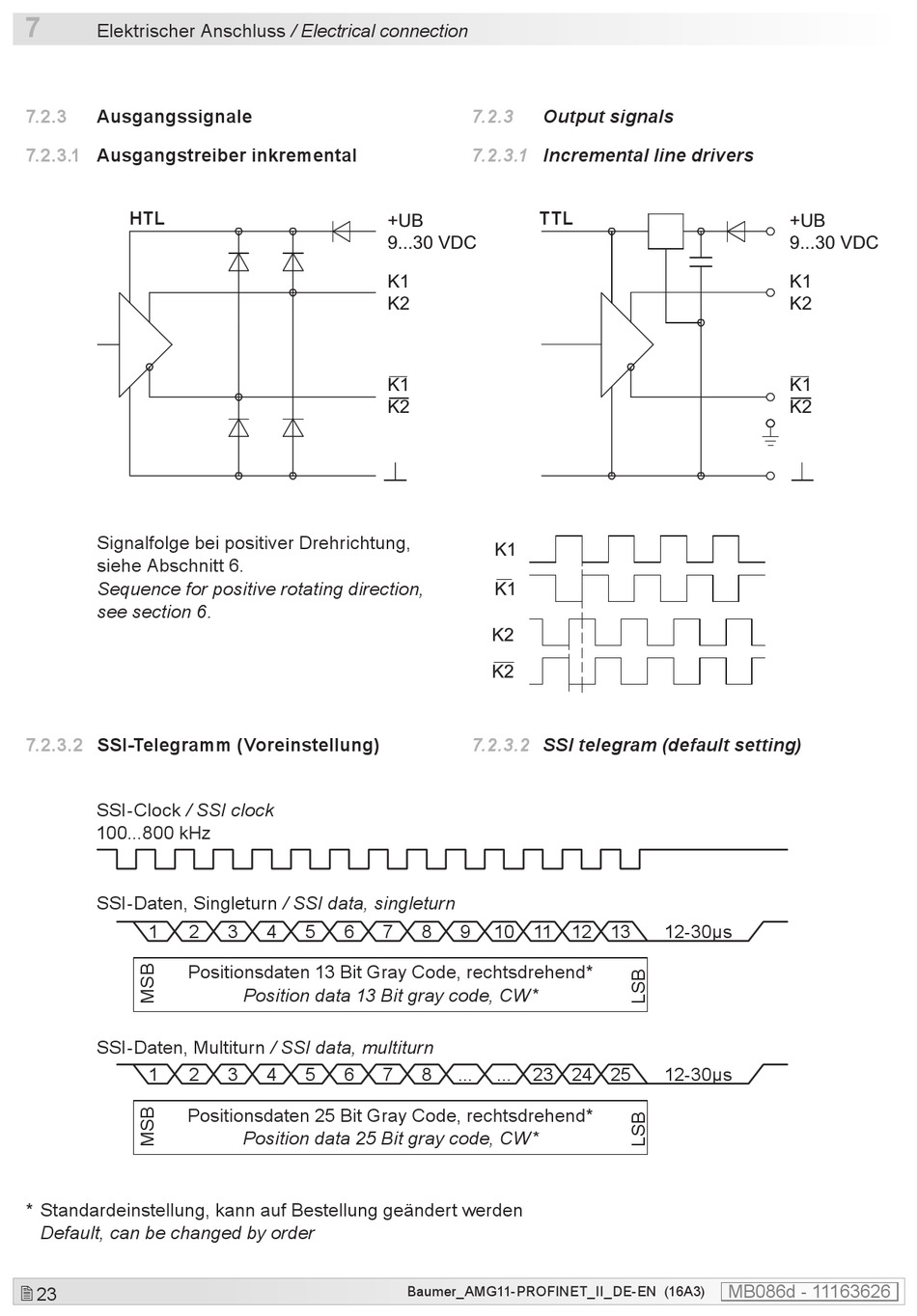

Elektrischer Anschluss / Electrical connection
7.2.3 Ausgangssignale
7.2.3.1 Ausgangstreiber inkremental
HTL
Signalfolge bei positiver Drehrichtung,
siehe Abschnitt 6.
Sequence for positive rotating direction,
see section 6.
7.2.3.2 SSI-Telegramm (Voreinstellung)
SSI-Clock / SSI clock
100...800 kHz
SSI-Daten, Singleturn / SSI data, singleturn
1 2
Positionsdaten 13 Bit Gray Code, rechtsdrehend*
SSI-Daten, Multiturn / SSI data, multiturn
1 2
Positionsdaten 25 Bit Gray Code, rechtsdrehend*
* Standardeinstellung, kann auf Bestellung geändert werden
Default, can be changed by order
 23
+UB
9...30 VDC
K1
K2
K1
K2
3 4 5 6 7
Position data 13 Bit gray code, CW*
3 4 5 6 7
Position data 25 Bit gray code, CW*
7.2.3

Output signals

7.2.3.1 Incremental line drivers
TTL
7.2.3.2 SSI telegram (default setting)
8 9 10 11 12 13
8 ... ... 23 24 25
Baumer_AMG11-PROFINET_II_DE-EN (16A3)
+UB
9...30 VDC
K1
K2
K1
K2
12-30µs
12-30µs
