Montage Zweibehälteranlage - Graf Klaro Easy Einbauanleitung

3. Montage Zweibehälteranlage
Die Klaro Easy Zweibehälteranlagen werden vormontiert geliefert. Zusätzliche Montagearbeiten an dem
Rüstsatz sind nicht erforderlich. In der Baugrube müssen lediglich die Behälter mit KG-Rohren DN 110
(nicht im Lieferumfang enthalten) miteinander verbunden werden.
Der Zulauf und die Ablaufleitung (PVC-KG DN 110) sind nach Zeichnung anzuschließen. Grundsätzlich
sind sämtliche Zu- bzw. Ablaufleitungen mit einem Gefälle von mindestens 1 % zu verlegen (nachträgli-
che Setzungen sind dabei zu berücksichtigen). Der Anschluss erfolgt an den vorgebohrten Öffnungen am
Domschacht bzw. an den Behältern.
Die beiden Carat Klärbehälter werden mit KG-Rohren DN 110 miteinander verbunden (KG-Rohre nicht im
Lieferumfang enthalten!). Die Anschlüsse für die Behälterverbindungen sind werksseitig gebohrt und mit
Lippendichtungen versehen.

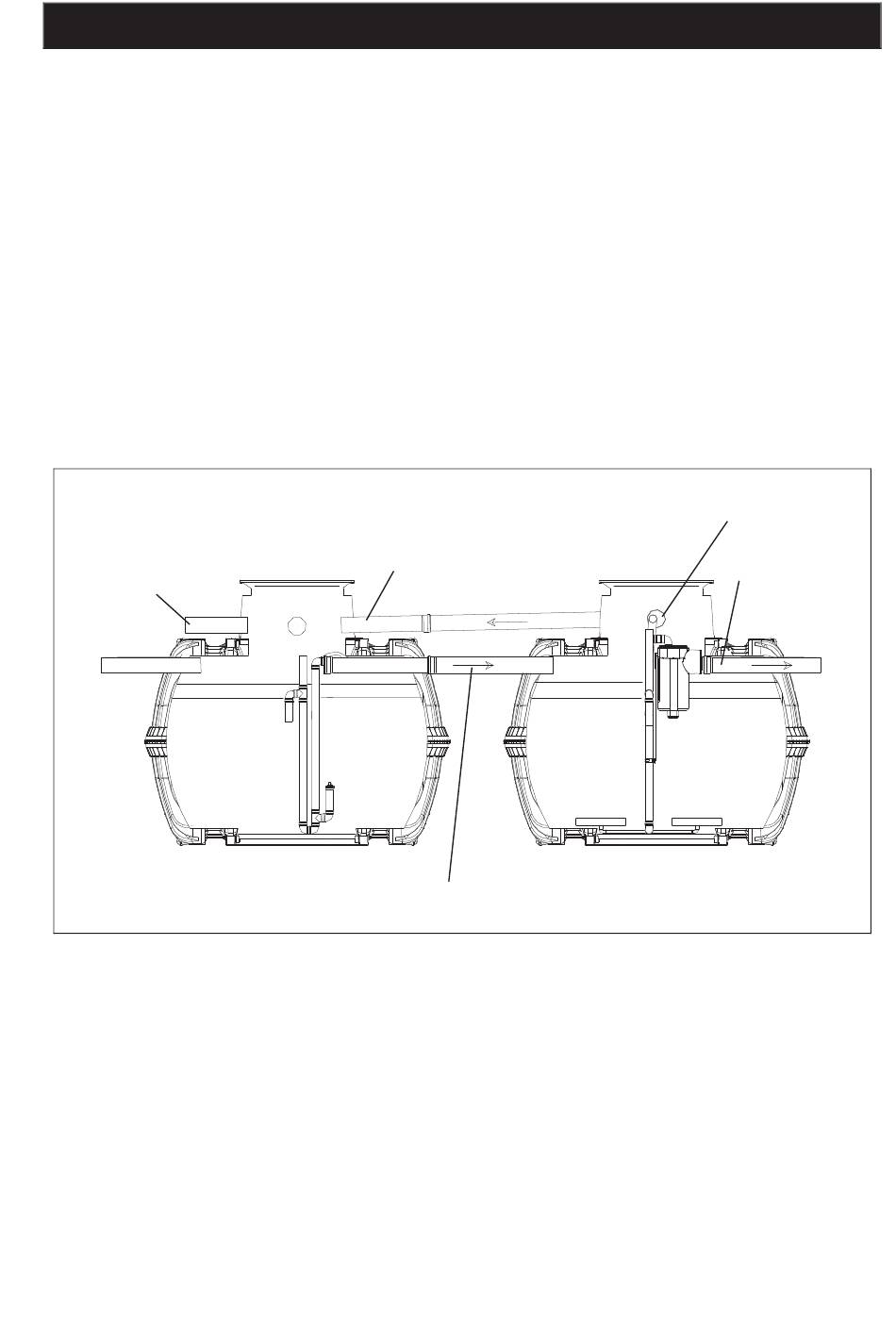

Zulaufrohr
Vorklärung/ Schlammspeicher
Vom Installationsort des Technikschrankes bis zum Domschacht des SBR-Behälters ist ein Leerrohr
DN 110 mit innenliegendem Ziehdraht mit Gefälle zum Behälter zu verlegen. Das Leerrohr ist weitestge-
hend geradlinig zu verlegen. Erforderliche Bögen sind mit maximal 30°-Formstücken auszubilden. Die
Länge des Leerrohres darf nicht mehr als 20 m betragen. Bei größeren Entfernungen fragen Sie bitte bei
uns nach.
3. Montage Zweibehälteranlage
Behälterverbindung
zur Schlamm-rückfüh-
1. Behälter
Behälterverbindung zur
Beschickung
des SBR-Reaktors
11 / 18
Technikleerrohr zum
Schaltschrank
Ablaufrohr
2. Behälter
SBR-Reaktor
