4. Montage Schaltschrank

4.1

Auswahl des Standortes

Bei der Auswahl des Schaltschrankstandortes müssen Sie Folgendes beachten:
-
-
-
Standort
Schrank
-
-
-

6.1 Technische Daten

Ausführung: IP20
Material:
PP
Farbe:
schwarz
Schließung:
Schraubensicherung an der Frontseite, mittig
Elektrischer Anschluss:
Vorsicherung bauseits erforderlich
1~ 230V, 50 Hz
Anschlüsse am Schaltschrank:
Drucklufttüllen: 1 x 13mm, 1 x 19mm
Anschlussleitung mit Stecker-Typ E+F
4. Montage Schaltschrank
Höhenlage über dem höchstmöglichen Wasserstand im Behälter, um im Hava-
riefall Überflutungen und Wasserzuflüsse im Freispiegel zu vermeiden.
Der Betrieb erzeugt Geräusche! Der sich im Betrieb befindliche Luftverdichter
erzeugt ein länger anhaltendes Dauergeräusch (vergleichbar mit Ölheizungs-
gebläse oder Gefrierschrank).
Die Steuerung benötigt einen abgesicherten Stromanschluss. Der Stroman-
schluss dient als Netz-Trenneinrichtung und muss jederzeit leicht zugänglich
sein. Zusätzliche Stromverbraucher an derselben Sicherung können den Be-
trieb stören.
Der Standort des Maschinenschrankes muss ein trockener, kühler und gut
belüfteter Raum sein. Der Schrank und insbesondere die Lüftungsöffnungen
dürfen nicht abgedeckt bzw. müssen für Wartungsarbeiten frei zugänglich sein.
Die Luftschläuche sollen nicht länger als 20 Meter sein.
Der Schaltschrank erzeugt Geräusche; insbesondere können dies Brummge-
räusche des Verdichters (vergleichbar mit einem Kühlschrank), Ventilatorge-
räusche des Kühllüfters (sofern vorhanden) und ggf. der Alarmton der Steue-
rung sein.
280
420

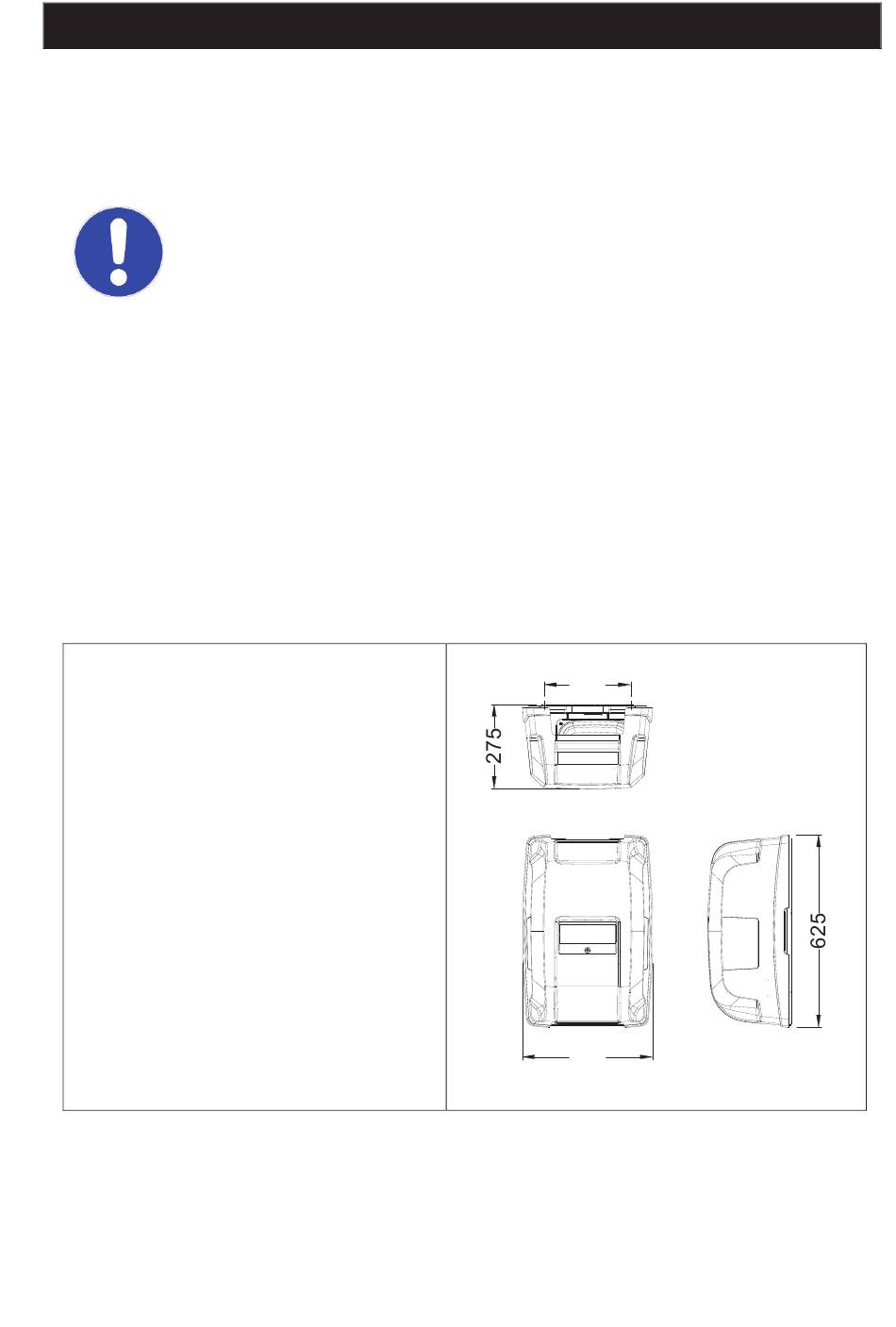

Abbildung 1: Abmessungen des PP-Schrankes
12 / 18
