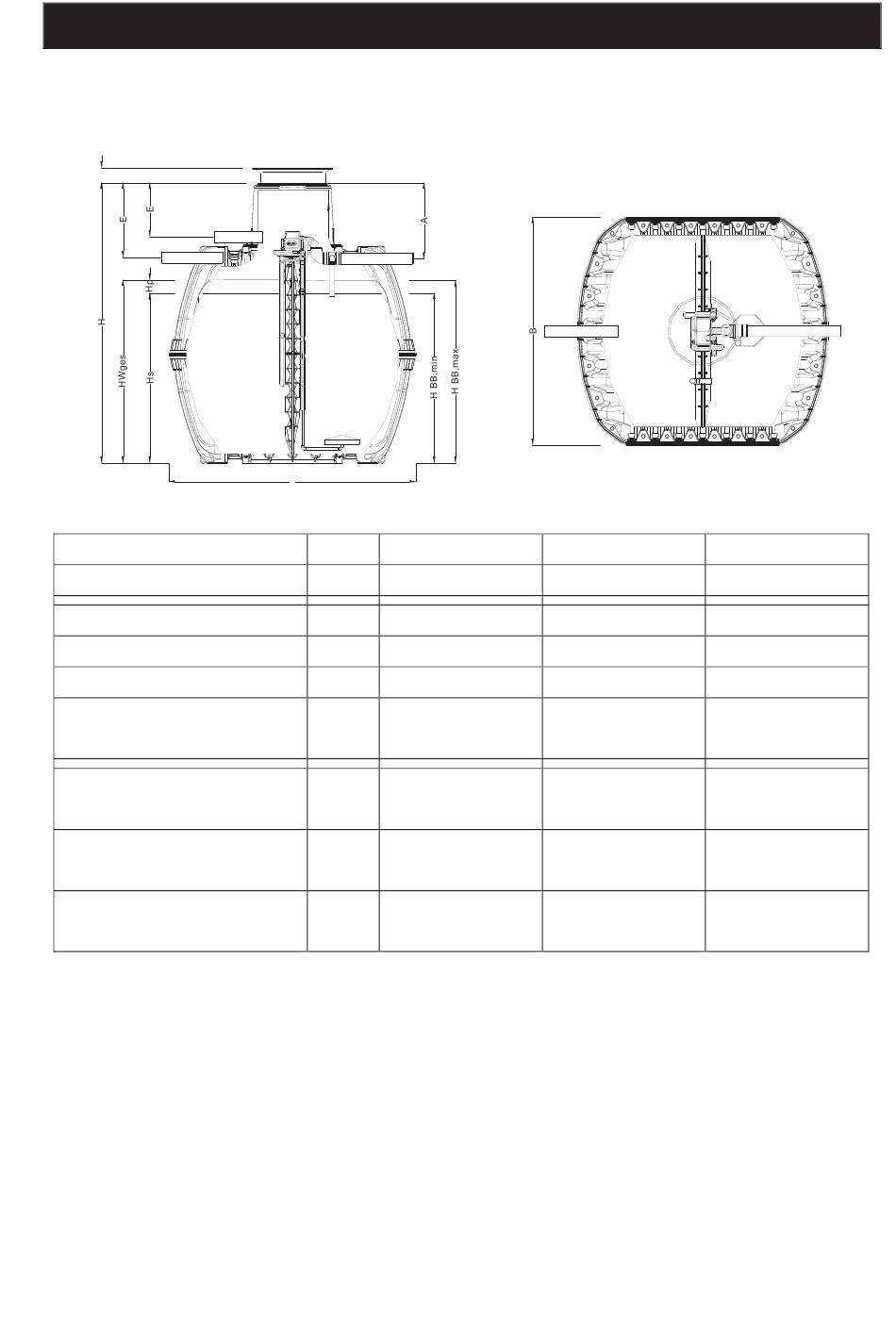

Abmessungen; Einbehälteranlage - Graf Klaro Easy Einbauanleitung

1. Abmessungen

1.1 Einbehälteranlage
140-340
Schlamm-
speicher/
Puffer
Tanks
Einwohner
Gesamtvolumen
Länge
Breite
Höhe
Einlauf
Einlauf *
Ablauf
* alternative Einlaufhöhe am Tank möglich
** mit Tankdom Mini
Der Zulauf kann je nach örtlichen Gegebenheiten am Tankdom oder stirnseitig am Tank erfolgen.
1. Abmessungen
SBR-
Reaktor
L
3.750 L
2 - 4 EW
3.750 L
L 2280 mm
B 1755 mm
2200 mm/
H
1880** mm
515 mm/
E
205** mm
750 mm/
E
430** mm
755 mm/
A
435** mm
4 / 18
4.800 L
4 - 6 EW
4.800 L
2280 mm
1985 mm
2430 mm/ 2710 mm/
2110** mm 2390** mm
515 mm/
205** mm 205** mm
835 mm/
515** mm 535** mm
840 mm/
520** mm 540** mm
6.500 L
6 - 8 EW
6.500 L
2390 mm
2190 mm
515 mm/
855 mm/
860 mm/
