GridScan/Pro
4.
Einleitung
GridScan/Pro ist ein äusserst zuverlässiger, SIL-2-
zertifizierter
Sicherheitslichtvorhang.
konzipiert wurde er zur Absicherung von Industrietoren aller
Art, wie Sektionaltore oder Schnelllauftore. Das System
eignet sich ideal für bis zu 10 m breite Toröffnungen und
kann Schliessgeschwindigkeiten von 1.6 m/s handhaben.
Die Öffnungsgeschwindigkeit beträgt bis zu 3 m/s. Sender
und Empfänger können direkt in die Führungsschiene
(Version mit Torausblendung) oder vorne oder hinten am
Tor (statische Version) eingebaut werden. Somit steht
eine Version mit Torausblendung wie auch eine statische
Version (ohne Torausblendung) zur Verfügung.
Der Ausgang des GridScan/Pro kann auf Frequency Safety
Signal (FSS) oder Push-Pull eingestellt werden, so dass mit
einem einzigen System alle relevanten Ausgänge abgedeckt
sind. FSS erlaubt den Betrieb nach EN ISO 13849-1:2015
Kat. 2, ohne dass der Lichtvorhang regelmässig getestet
werden muss. Dieser Ausgang ist in der TÜV-Zertifizierung
des GridScan/Pro enthalten.

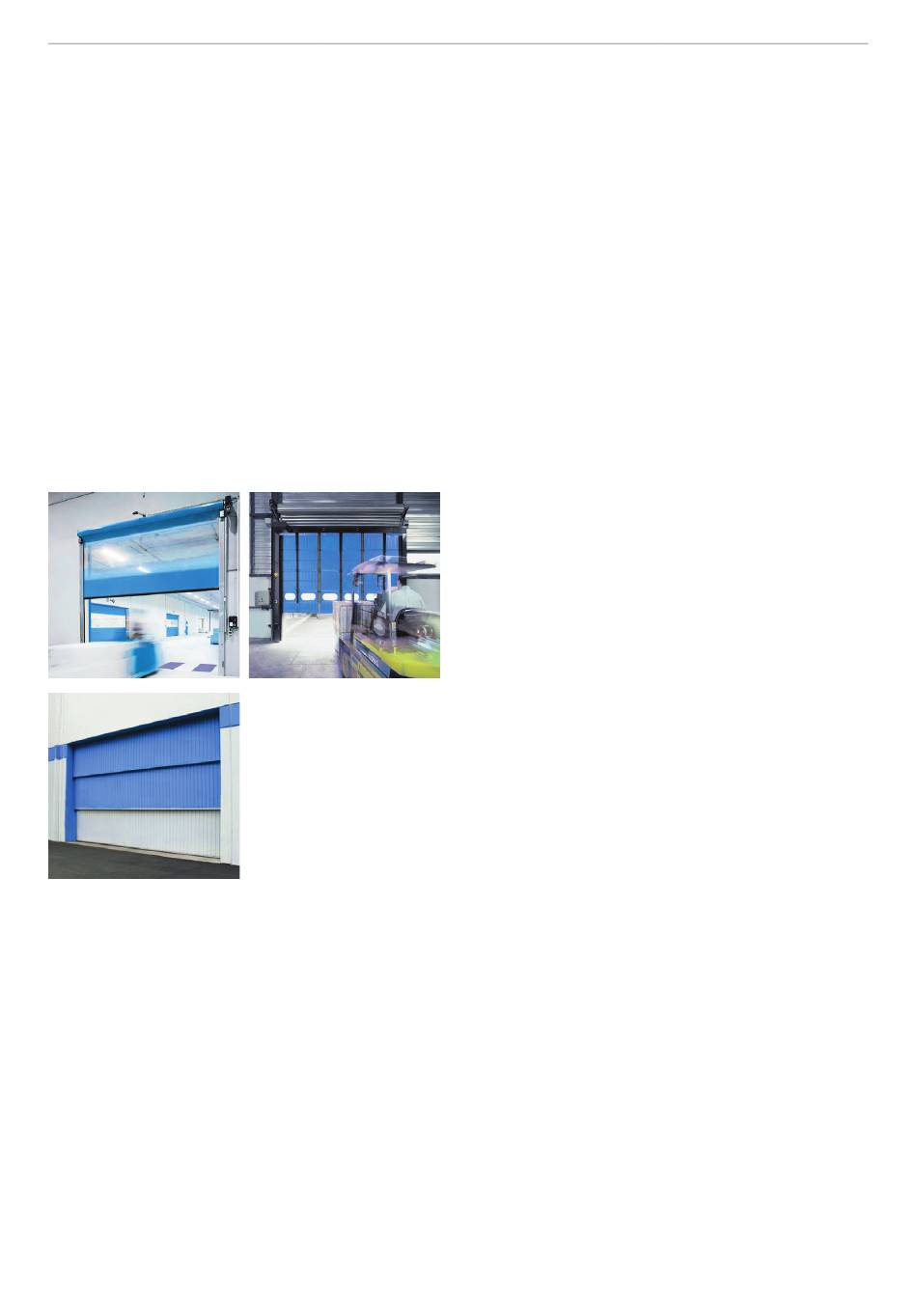

Abb 1:
Typische GridScan/Pro Anwendungsumgebungen
4.1
Merkmale von GridScan/Pro
• TÜV-Baumustergeprüft
• SIL 2 zertifizierter Lichtvorhang
• Direkter Einbau in die Führungsschiene des Tors
möglich (Torausblendung)
• Kombinierter Ausgang mit PNP/NPN (push-pull) und
FSS
• Einfachste Ausrichtung
• Zweiter Ausgang für zusätzliche Informationen
• Ideal für Modernisierungsprojekte dank FSS-
Sicherheitsrelais
• Für Torgeschwindigkeiten bis 1.6 m/s
• Erfüllt SIL 2 ohne Test bei Auswahl des FSS-Ausgangs
• Version mit Kommunikationschnittstelle verfügbar
• Leistenquerschnitt nur 12 mm × 14.5 mm
16
All manuals and user guides at all-guides.com
Entwickelt
4.2
Typen - GridScan/Pro
• Standard
Der Standardtyp verfügt über Torausblendung und
und
Auflösung nach EN 12978:2009. Das bedeutet, dass die
Elemente entlang der Leiste unterschiedliche Auflösungen
haben.
Wichtig: Der Standardtyp ist nach EN ISO 13849-1:2015
und EN 12978:2009 zertifiziert, wenn das Tor über die
gesamte Höhe bis 2.5 m abgesichert ist.
• ST-Typ
Der ST-Typ hat keine Torausblendfunktion. Er kann als
Sicherheitslichtvorhang der Kat. 2 für verschiedene
Anwendungen eingesetzt werden.
Wichtig: Der ST-Typ ist nach EN ISO 13849-1:2015 und
EN 12978:2009 zertifiziert, wenn das Tor über die gesamte
Höhe bis 2.5 m abgesichert ist.
4.3
Typenbeschreibung
GRS/Pro – aa – bbbb – cc, dd, ee, ff
aa
: SY
System
Tx
Sender
Rx
Empfänger
bbbb : Überwachungshöhe in mm
cc
: Anzahl Elemente
dd
: -
Standardtyp mit Torausblendung
ST
Statisch
ee
: Information Ausgang 1 (werksseitige
Voreinstellungen)
ff
: Information Ausgang 2 (werksseitige
Voreinstellungen)
Abb 2:
Typenbeschreibung
Beispiel:
• GRS/Pro SY-2500-22
GridScan/Pro-System, 2500 mm Überwachungshöhe,
22 Elemente
4.4
Bestimmungsgemässe Verwendung
GridScan/Pro ist für die Montage und den Einsatz in-
und ausserhalb der Führungsschiene von Industrietoren
zum Schutz von Personen nach EN 12978:2009 und
EN 12453:2017 konzipiert und zugelassen.
GridScan/Pro
kann
EN 12453:2017 als einstehende Sicherheitseinrichtung E
eingesetzt werden und erfüllt die Sicherheitsanforderungen
bis SIL 2 nach EN 61508:2010 und Kategorie 2 (Kat. 2) /
Performance Level d (PL d) nach EN ISO 13849-1:2015.
als
Sicherheitseinrichtung
© CEDES | V 1.0
