GridScan/Pro
6.1

Effacement des faisceaux

Le GridScan/Pro fait la différence entre une interruption des faisceaux optiques par un objet et l'interruption causée par
la fermeture de la porte. Le GridScan/Pro fait cette différence par l'analyse de la séquence des interruptions.
Séquence d'interruption pendant la fermeture de la porte :
L'interruption du faisceau lumineux par la fermeture de porte démarre par le plus haut des faisceaux optiques en direction
vers le bas. Il y a deux facons d'effectuer l'effacement des faisceaux :
GridScan/Pro bord optique
Elément optique
Min. hauteur /
fin de la porte

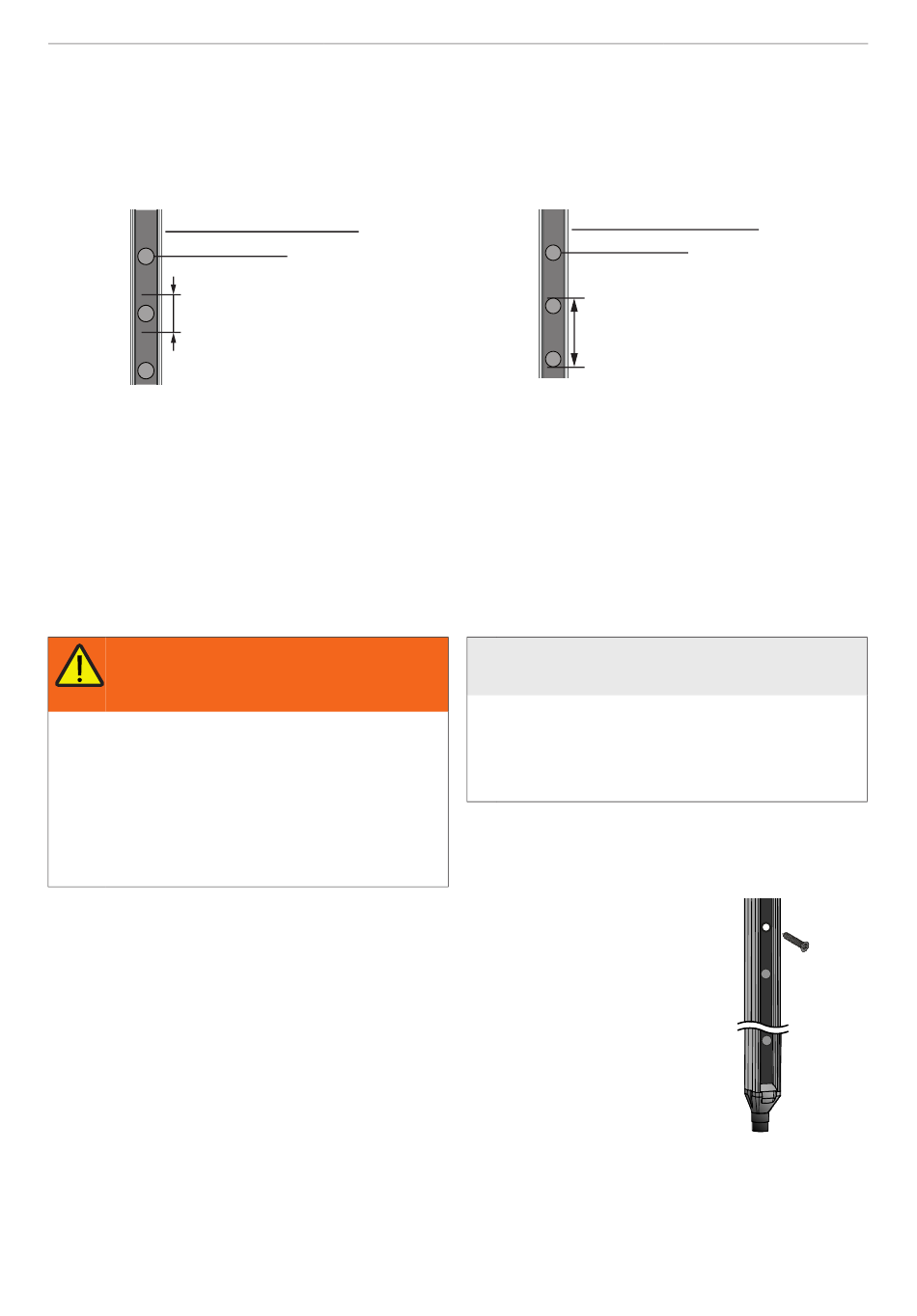

Figure 9.1
Effacement des faisceaux par le bas de la porte
Quand le GridScan/Pro est intégré dans les guides de
rail, la porte se déplace directement en face de la barrière
immatérielle. Cela signifie que la plus basse partie de la
porte soit d'au moins 30 mm de hauteur pour assurer qu'au
moins un élément optique soit complètement couvert. Il est
aussi essentiel que le bas de la porte couvre la distance
comprise entre l'émetteur et le récepteur (Figure 9.1).
7.

Installation

AVERTISSEMENT
Risques de chocs électriques et
mécaniques
Des chocs électriques et des mouvements
de portes intempestifs peuvent causer des
blessures sérieuses, voir mortelles.
 Suivez les
sécurité.
 N'utilisez que des outils appropriés.
 Si le GridScan/Pro doit être ajusté,
l'alimentation
débranchée et indiquée hors service.
1. Couper la commande de la porte du courant d'alimentation et identifier clairement le
système comme étant hors service avant de réaliser des travaux sur ce dernier.
2. Monter le profilé de réception d'un côté de la porte.
Important pour les types standard :
 Monter le profilé de réception du même côté que la commande de la porte,
directement dans le rail de guidage (Figure 7).
 Pour une sécurisation selon EN 12978:2009, l'extrémité inférieure du profilé doit se
situer à hauteur du bord inférieur de la porte fermée.
Important pour les types ST :
Lorsque GridScan/Pro est monté de manière statique (Figure 8), la porte ne doit pas
interrompre les rayons de lumière (pas de masquage de la porte).
© CEDES | V 1.0
All manuals and user guides at all-guides.com
mesures applicables
générale doit être
GridScan/Pro bord optique
Elément optique
Min. distance toujours
couverte par l'interruption
du faisceau
Figure 9.2 Effacement des faisceaux par pièce d'occultation
Si la barrière immatérielle est située devant ou derrière le
guide du rail, la descente de la porte n'interrompera pas
les faisceaux actifs. Cependant, l'effacement des faisceaux
peut toujours être requis si une partie quelconque de la
porte (ex. câble) interrompt la barrière immatérielle. Une
pièce d'occultation peut être utilisée mais doit, pour assurer
l'effacement, être installée de telle façon qu'au moins un
élément optique soit couvert continuellement pendant la
phase de fermeture de la portee (Figure 9.2).
REMARQUE
Dommages mécaniques au GridScan/Pro
 Ne pas percer de trous supplémentaires dans
les bords optiques.
 Ne pas serrer exessivement les vis de montage.
 Montez les bords optiques sur une surface
de
plate.
Français
Figure 10: Montage par le
devant
