Door blanking

GridScan/Pro è in grado di distinguere se l'interruzione dei raggi infrarossi è stata determinata da un oggetto/da una
persona o dalla chiusura della porta analizzando i modelli tipici di interruzione del raggio luminoso causata dalla discesa
della porta.
Modello di interruzione del raggio luminoso::
Quando la porta si chiude, l'interruzione dei raggi luminosi inizia dal raggio più alto proseguendo verso il basso raggio
dopo raggio. Due diverse versioni di door blanking::

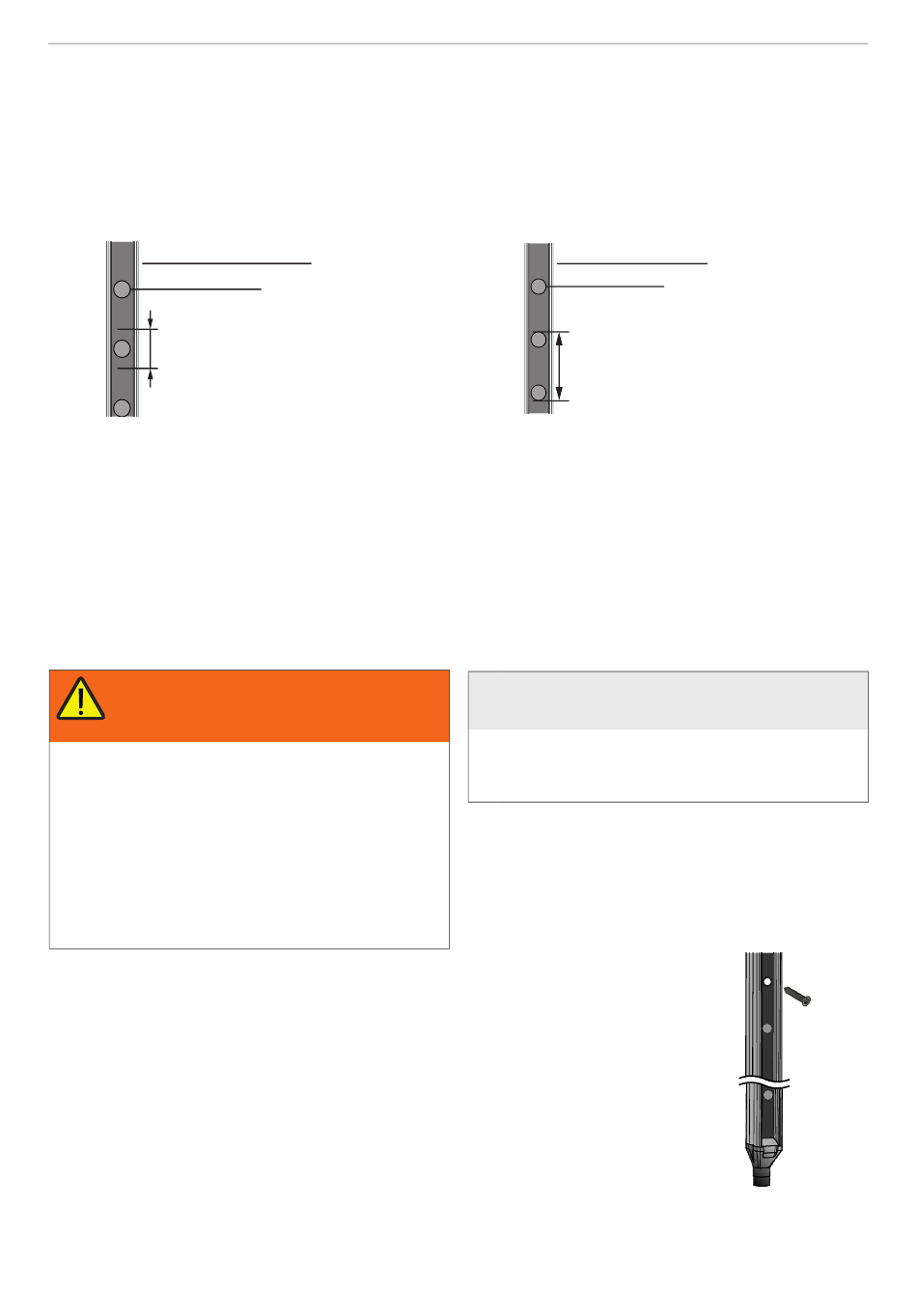

Barriera GridScan/Pro
Elemento ottico
Copertura minima
garantita dal bordo
inferiore della porta
Figura 9.1
Door blanking garantito dal bordo inferiore della porta
Se GridScan/Pro è montato direttamente sullo scorrimento
della guida, la porta si muove direttamente davanti alla
barriera ottica. Ciò significa che la parte più bassa della
porta deve essere alta almeno 30 mm al fine di garantire
la copertura di almeno un elemento. È allo stesso modo
importante che il bordo inferiore della porta copra l'intera
distanza tra emettitore e ricevitore della barriera ottica
(Figura 9.1).
7.

Installazione

AVVERTENZA
Pericolo dovuto alla presenza di elettricità
e di parti meccaniche
Scosse elettriche e movimenti improvvisi di porte
automatiche possono causare gravi infortuni o
portare alla morte.
Attenersi a tutte le rilevanti disposizioni in

materia di sicurezza
Utilizzare solo utensili e strumenti idonei e

omologati
Quando GridScan/Pro

successivamente, è necessario disattivare
l'alimentazione di corrente e contrassegnare
l'impianto con la dicitura "FUORI SERVIZIO".
1. Togliere l'alimentazione di corrente alla centralina della porta e indicare chiaramente
che il sistema è fuori servizio prima che vengano eseguiti dei lavori.
2. Montare la barriera del ricevitore su un lato della porta.
Importante per i tipi standard:
 Montare la barriera del ricevitore sullo stesso lato della centralina della porta
direttamente nello scorrimento della guida (Figura 7).
 Per poter disporre di una protezione conforme alla normativa EN 12978:2009, è
necessario che l'estremità inferiore della barriera sia posta all'altezza del bordo
inferiore della porta chiusa.
Importante per i tipi ST:
Se GridScan/Pro è montato staticamente (Figura 8), la porta non può interrompere i
raggi luminosi (nessuna door blanking).
© CEDES | V 1.0
All manuals and user guides at all-guides.com
viene regolato
Barriera GridScan/Pro
Elemento ottico
Copertura minima
garantita dal dispositivo
di bloccaggio del raggio
Figura 9.2 Door blanking garantito dal dispositivo di bloccaggio
del raggio
Se la barriera ottica è installata a valle o a monte dello
scorrimento della guida, la discesa della porta non
interrompe i raggi attivi. Può però essere necessario optare
per la funzione di door blanking nel caso in cui alcune parti
della porta, come ad esempio un cavo, interrompano la
barriera ottica. A tal fine è possibile utilizzare un dispositivo
di bloccaggio del raggio, il quale deve essere montato in
modo da consentire in modo permanente di un elemento
durante la chiusura della porta (Figura 9.2).
NOTA
Danno meccanico di GridScan/Pro
 Non praticare fori nelle barriere con sensori
 Non serrare eccessivamente le viti
 Montare le barriere solo su superfici piane
Italiano
Figura 10: Montaggio frontale
43
