Introduzione

GridScan/Pro è un sistema di fotocellule di sicurezza
estremamente affidabile, con certificazione SIL 2. È stato
sviluppato e concepito per la protezione di porte industriali
di tutti i tipi, come le porte sezionali o le porte a scorrimento
rapido. Il sistema è perfettamente adatto per aperture fino
a 10 m e può gestire una velocità di chiusura d 1,6 m/s. La
velocità di apertura è di 3 m/s. Il trasmettitore e il ricevitore
possono essere installati direttamente nello scorrimento
della guida (versione con door blanking) oppure davanti
o dietro la porta (versione statica). Sono quindi disponibili
una versione con door blanking e una versione statica
(senza door blanking).
L'uscita del sistema GridScan/Pro può essere impostata
sul Frequency Safety Signal (FSS) o sul Push-Pull, in modo
che con un unico sistema sono coperte tutte le uscite
rilevanti. FSS consente il funzionamento secondo EN
ISO 13849-1:2015 Cat. 2 senza che la fotocellula debba
essere testata regolarmente. Questa uscita è compresa
nella certificazione TÜV del sistema GridScan/Pro.

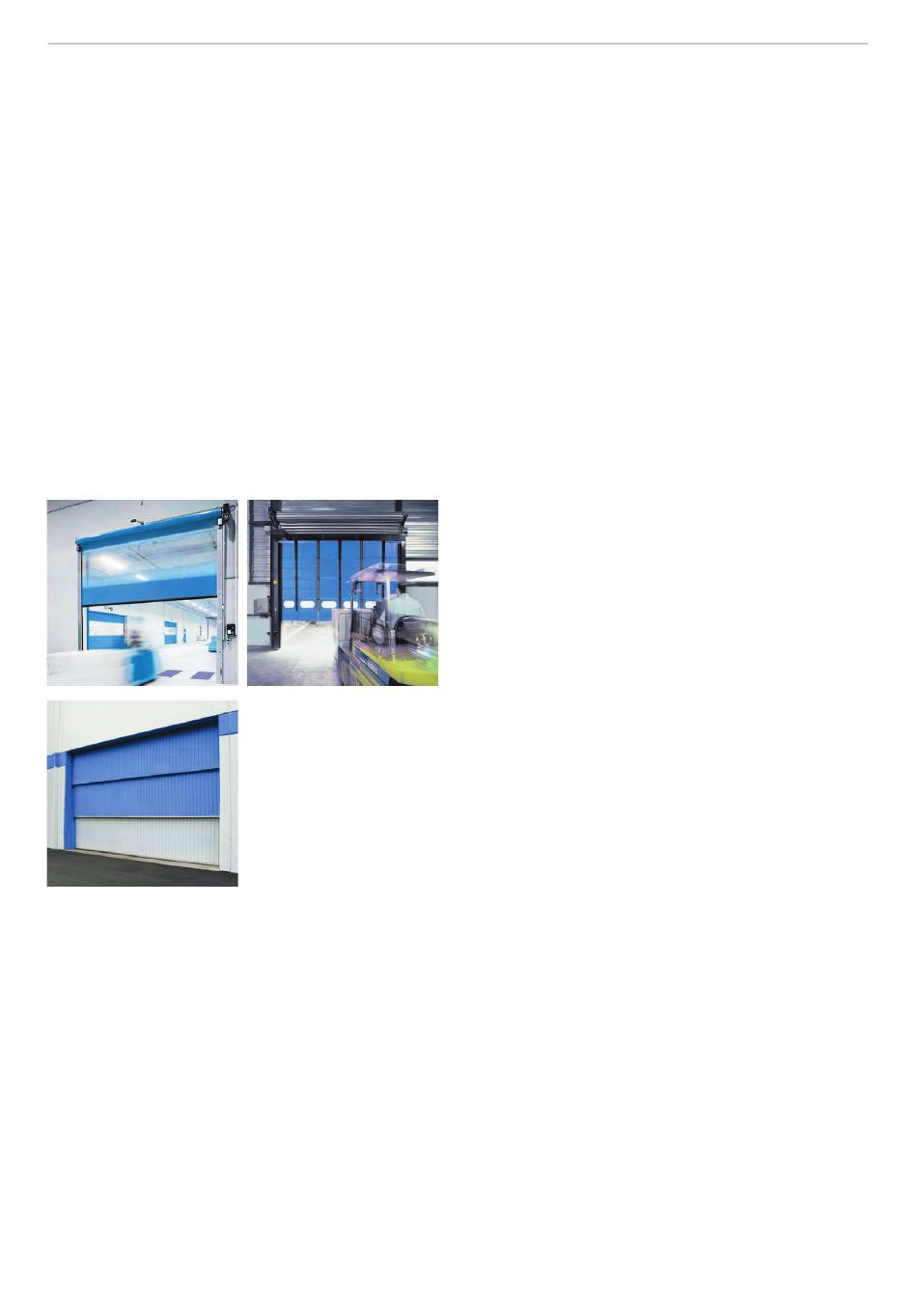

Figura 1: Tipici ambienti di applicazione di GridScan/Pro
4.1

Caratteristiche di GridScan/Pro

• Modello testato TÜV
• Barriere di sicurezza con certificazione SIL 2
• Possibilità di montaggio diretto nello scorrimento della
guida della porta (door blanking)
• Uscita combinata con PNP/NPN (push-pull) e FSS
• Posizionamento facilissimo
• Seconda uscita per informazioni aggiuntive
• Ideale per progetti di ammodernamento grazie al relè
di sicurezza FSS
• Per velocità massime della porta di 1.6 m/s
• Raggiunge SIL 2 senza test selezionando l'uscita FSS
• Versione con interfaccia di comunicazione disponibile
• Sezione della barriere solo 12 mm x 14.5 mm
40
All manuals and user guides at all-guides.com
4.2

Modelli - GridScan/Pro

• Tipo standard
Il tipo standard dispone di door blanking e risoluzione
conforme a EN 12978:2009. Ciò significa che gli elementi
lungo la barriera presentano diverse risoluzioni.
Importante: Il tipo standard è certificato conformemente
alle normative EN ISO 13849-1:2015 ed EN 12978:2009,
quando la porta è protetta per tutta l'altezza fino a 2.5 m.
• Tipo ST
Il tipo ST non dispone della funzione door blanking. Può
essere utilizzato come sistema di fotocellule di sicurezza
della categoria 2 per diverse applicazioni.
Importante: Il tipo ST è certificato conformemente alle
normative EN ISO 13849-1:2015 ed EN 12978:2009,
quando la porta è protetta per tutta l'altezza fino a 2.5 m.
4.3

Definizione dei modelli

GRS/Pro – aa – bbbb – cc, dd, ee, ff
aa
: SY Sistema
Tx Barriera del trasmettitore
Rx Barriera del ricevitore
bbbb : Lunghezza della barriera in mm
cc
: Numero di elementi
dd
: - Tipo Standard type con blanking
ST Tipo Statico
ee
: Informazioni uscita 1 (factory settings)
ff : Informazioni uscita 2 (factory settings)
Figura 2:
Definizione dei modelli di GridScan/Pro
Esempio:
• GRS/Pro SY-2500-22
Sistema GridScan/Pro, lunghezza di sicurezza 2500 mm,
22 elementi
4.4

Utilizzo conforme all'uso

GridScan/Pro è progettato e approvato per l'installazione e
l'uso all'interno e all'esterno della guida di porte industriali
per la protezione delle persone in conformità alle norme
EN 12978:2009 e EN 12453:2017.
GridScan/Pro può essere utilizzato come dispositivo di
sicurezza conformemente alla normativa EN 12453:2017
e soddisfa i requisiti di sicurezza fino a SIL 2 ai sensi
della normativa EN 61508:2010 e alla categoria 2
(cat. 2) / Performance Level d (PL d) secondo EN ISO
13849-1:2015.
Italiano
