(8) Steckbrückenfeld JP13
Anstelle von JP13, einer 3-polige einreihige Stiftleiste, die für die Auswahl der Stromversorgung
von USB64 zuständig war, sind nun 2 Dioden Bat42 bestückt worden, die diese Aufgabe
automatisch erledigen.
D.h., wenn an USB64 ein externes Steckernetzteils angeschlossen ist, so bezieht die Schaltung
hierüber ihren Strom (das ist der bevorzugter Modus, wenn nur die Midischnittstelle benutzt
werden soll).
Wenn der USB-Anschluss mit einem Computer verbunden ist, so bezieht die Schaltung ihren
Strom über diese Schnittstelle, das Steckernetzteil wird in diesem Fall nicht angeschlossen.
Der Computer muss dann allerdings auch in der Lage sein den benötigten Strom zur Verfügung
zu stellen.
USB64 benötigt selber ohne angeschlossenen Bedienelemente ca. 30 mA, der restliche
Strombedarf richtet sich nach der Art und Anzahl der angeschlossenen Bedienelemente und ist
vom Anwender zu ermitteln.
Im Zweifelsfall oder falls der Computer über seine USB-Schnittstelle nicht den benötigten Strom
liefern kann, kann ein externer aktiver Hub zwischen USB64 und Computer geschaltet werden,
der die Stromversorgung sicher stellen kann.
Dies kann auch nötig sein, wenn USB64 im USB-Betrieb sporadisch Daten aussendet. In
manchen Fällen ist die Stromversorgung über USB nämlich von Störungen überlagert, die sich
auch negativ auf den Störspannungsabstand der Abfrage der Bedienelemente von USB64
auswirkt.
Falls kein Hub verwendet werden soll/kann, so kann USB64 im USB-Betrieb seinen Strom auch
exklusiv über den externen Eingang für das Steckernetzteil beziehen.
Dazu müssen allerdings die Dioden BAT42 am Platz der Steckbrücke JP13 wieder entfernt
werden und entweder wieder eine Steckbücke auf JP13 bestückt und entsprechend Jumper
gesetzt oder aber permanent eine Drahtbrücke je nach gewünschten Betriebsmodus anstelle
der Dioden eingelötet werden:

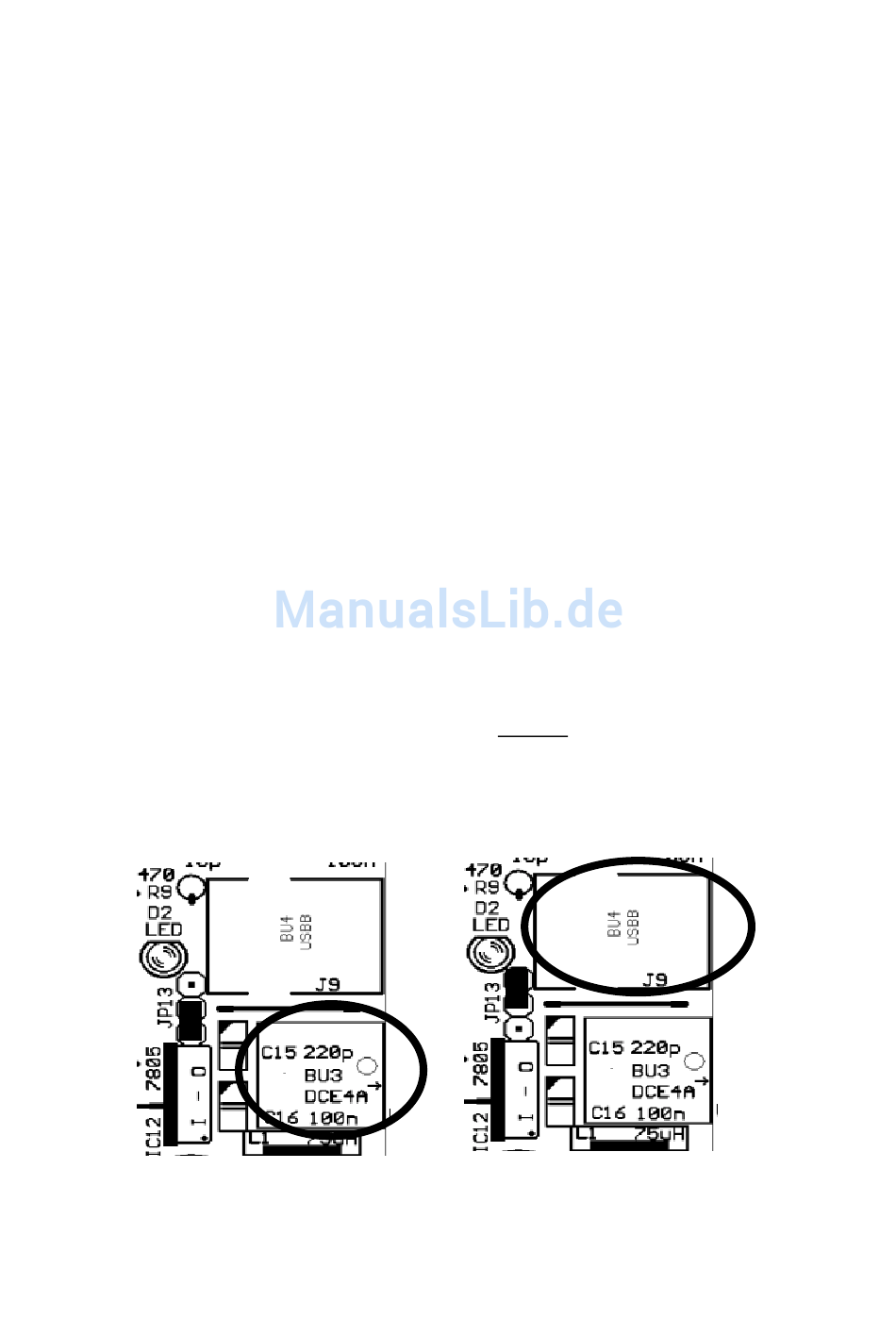

Beim Betrieb exklusiv mit Hilfe des externen Steckernetzteils muss sich der auf JP13
aufgesteckte Jumper/ aufgelötete Drahtbrücke in der unteren Position befinden (zum
Spannungsregler 7805 hin).
Soll USB64 exklusiv über den USB-Anschluss mit Strom versorgt werden, so wird der
Jumper/Drahtbrücke in die obere Position (zur LED hin) umgesteckt/gelötet.
Stromversorgung über
Stromversorgung über USB
externes Steckernetzteil
