Konfiguration des USB64
Die Konfiguration des USB64 erfolgt mit Hilfe mehrerer Steckbrücken (Jumper), die auf
Stiftleisten aufgesteckt sind. Unter Konfiguration wird hier die Einstellung der veränderbaren
Parameter verstanden (z.B. Midi-Kanal, Art des verwendeten Midi-Befehls, dem ersten Eingang
zugeordneter Noten- bzw. Controllerwert, Stromversorgung über Netzteil oder USB, USB aktiv
oder nicht aktiv, usw.).

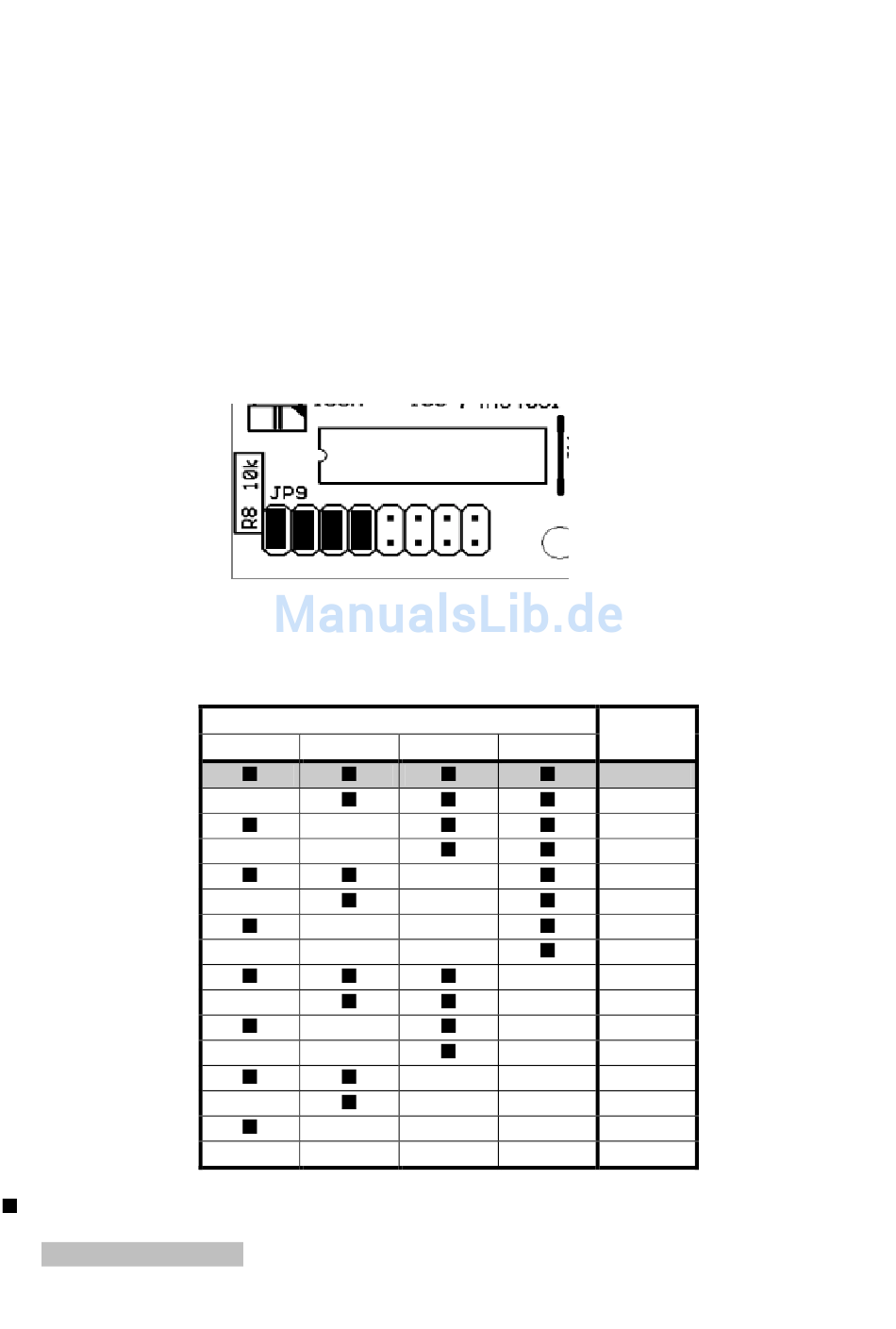

(6) Steckbrückenfeld JP9
Das Steckbrückenfeld JP9 besteht aus einer 16-poligen, 2-reihigen Stiftleiste, auf die 8 Jumper
(Steckbrücken) aufgesteckt werden können. Die ersten 4 Jumper dienen zur Einstellung des
Midi-Kanals.
Die folgende Tabelle zeigt den Zusammenhang für die 4 linken Jumper (1...4) von JP9 und
dem resultierenden Midi-Kanal.
= gesetzter Jumper
Der Auslieferungszustand ist grau schattiert (Midi-Kanal 1).
Seite 12
Jumper
1
2
Einbau- und Bedienungsanleitung V1.3
3
4
Midi-
Kanal
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
USB64
