DOEPFER USB64 Bedienungsanleitung Seite 13

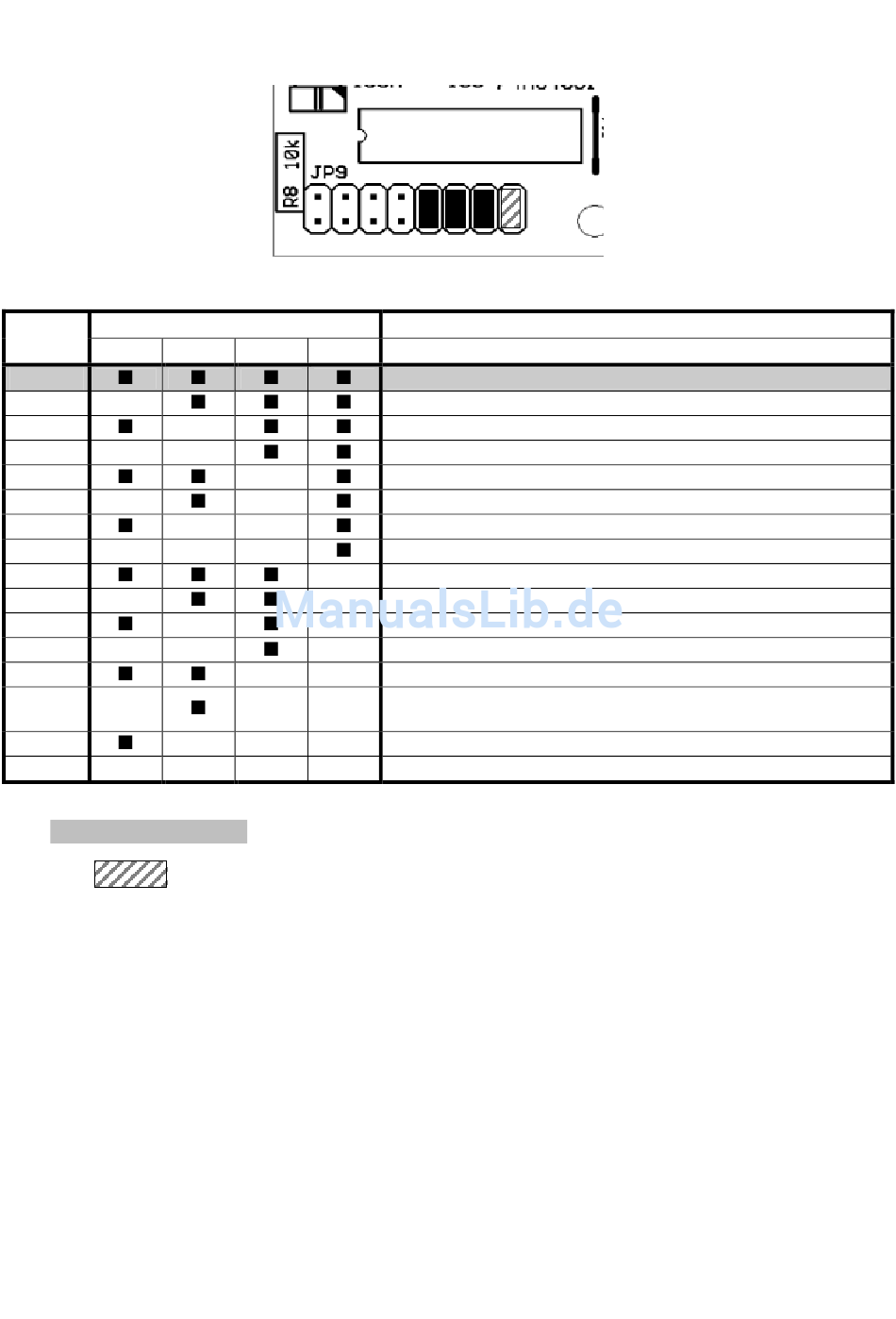

Die folgende Tabelle zeigt den Zusammenhang für die 4 rechten Jumper (5...8) von JP9 und
der zugehörigen Konfiguration des USB64 (im folgenden mit Preset bezeichnet):
Preset
Nr. 5
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Der Auslieferungszustand ist grau schattiert (Preset 1).
Jumper 8
arbeitet als Offset, der auf die Controller- bzw. Noten-Nummern 64 hinzu addiert, also aus dem
Bereich 0-63 wird 64 – 127.
USB64
Jumper
6 7 8
Einbau- und Bedienungsanleitung V1.3
Konfiguration / Preset
Controller 0 – 63 (analog)
Noten 0 - 63 (digital)
Programm Change 0-63 (digital)
Polyphoner Aftertouch 0-63 (analog)
Controller 0 – 31, Noten 0-31 (analog/digital gemischt )
Controller 32 – 63, Noten 32-63 (analog/digital gemischt )
Controller 64 – 127 (analog)
Noten 64 – 127 (digital)
Programm Change 64-127 (digital)
Polyphoner Aftertouch 64-127 (analog)
Controller 64 – 95, Noten 64-95 (analog/digital gemischt )
Controller 96 – 127, Noten 96-127 (analog/digital gemischt
unbenutzt
unbenutzt
)
unbenutzt
unbenutzt
Seite 13
