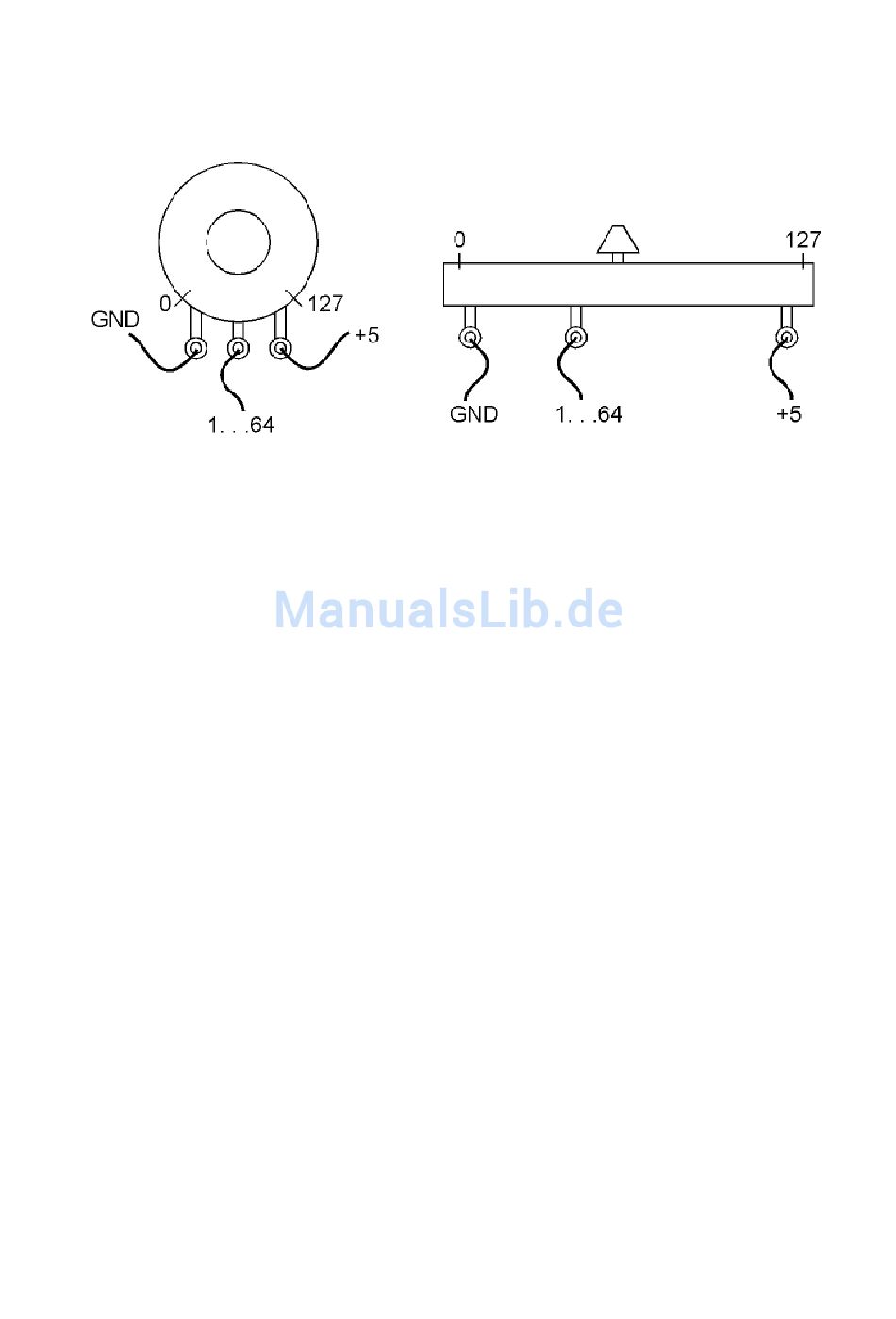

Dreh- oder Schiebe-Potentiometer werden folgendermaßen angeschlossen:
• unterer (bzw. linker) Endanschluss an Masse (GND)
• Mittelabgriff an den gewünschten Eingang (1 ... 64)
• oberer (bzw. rechter) Endanschluss an +5V
Anschluss eines
Anschluss eines
Drehpotentiometers
Schiebepotentiometers
Der zulässige Wertebereich für die eingesetzten Potentiometer liegt im Bereich von etwa
4k7...100k, wobei in der Regel eine lineare Kennlinie verwendet wird.
