(7) Steckbrückenfelder JP10, JP14, JP12, JP15

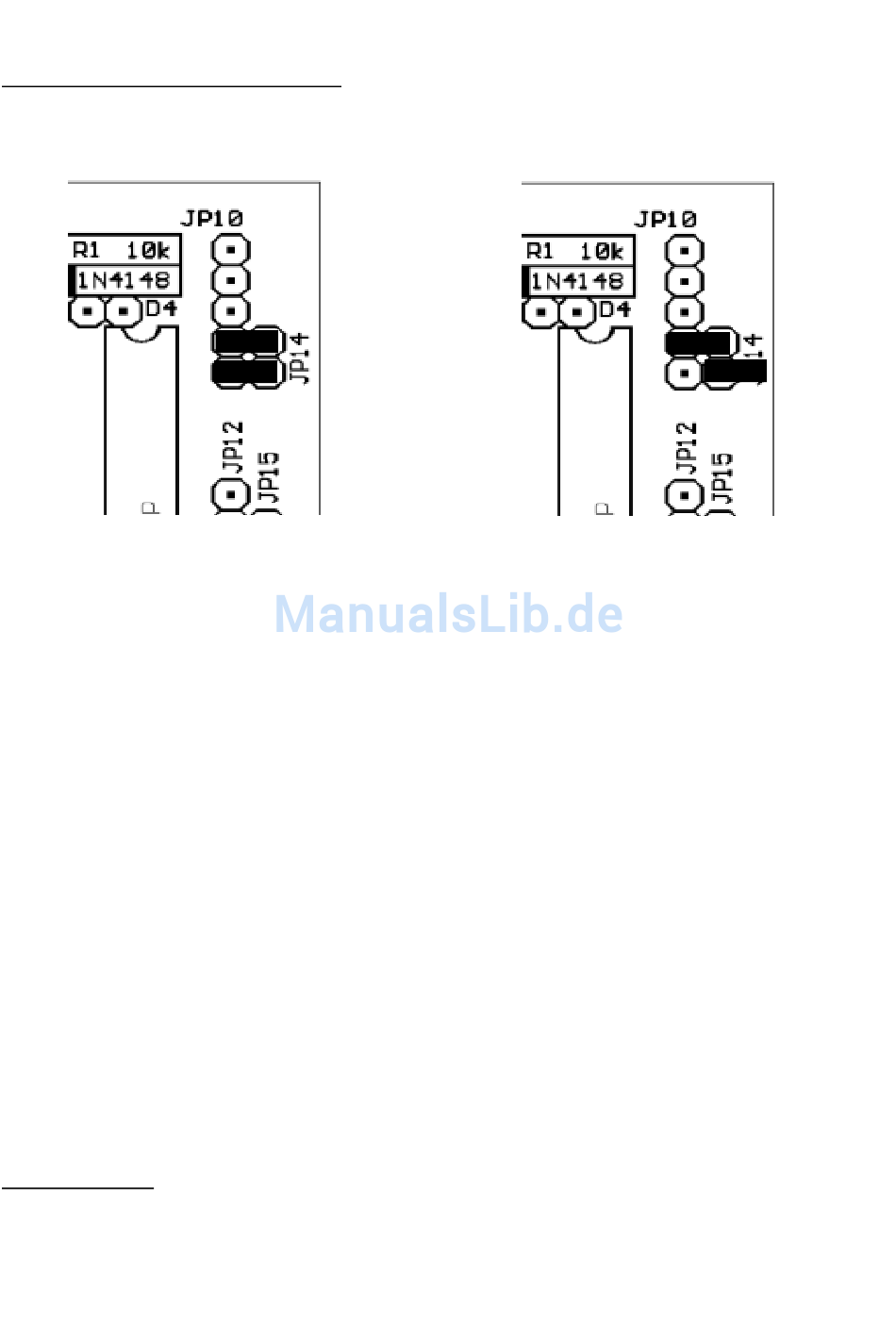

Bedeutung der Jumper an JP10 / 14

JP10 ist eine 5-polige einreihige und JP14 eine 2-polige einreihige Stiftleiste .
Normaler Betriebsmodus
USB64
Normaler Betriebsmodus USB64:
Beim Einschalten blinkt die Kontroll-LED ca. 2 Sekunden in schneller Folge und bleibt dann
permanent an.
Falls das Gerät beim ‚Einschalten' über die USB-Buchse mit einem Computer verbunden ist, kann die LED auch,
während des ‚Anmeldens' an den Computer, eine Zeit lang ‚dunkel' geschaltet sein.)
Darüber hinaus zeigt die LED das Vorhandensein von gesendeten Midi-Daten an. Beim
Aussenden von Midi-Daten flackert die LED. Mit ihr kann so die prinzipielle Funktion von
USB64 überprüft werden.(d.h. ob überhaupt Midi-Daten gesendet werden).
Update Modus:
m Update Modus kann die Betriebssoftware bzw. die vorhandenen Presets von USB64
I
erneuert bzw. ausgetauscht werden.
Um das Update durchführen zu können benötigt man folgende Geräte bzw. Software:
PC kompatibles Computer System mit USB-Anschluss und Microsoft Windows 98, Second
Edition (98SE), Windows 2000 Desktop oder Windows XP ( bevorzugt)
Hinweise: Ein Update über Midi ist nicht möglich.
Weitere Informationen hierzu bzw. die aktuellste Anleitung zu neuen Firmware-Versionen im
PDF Format, sowie die neue Firmware selbst, finden Sie auf unserer Web Site
www.doepfer.de unter der Rubrik USB64, MANUALS bzw. DOWNLOAD.
Achtung die oberen 3 Stifte von JP10 (grau gezeichnet) müssen frei bleiben & dürfen auf
keinen Fall ‚benutzt' werden. Also auch nicht z.B. um ‚Jumper zu parken', da dort Masse/5Volt
USB64 Einbau- und Bedienungsanleitung V1.3
Update Modus
