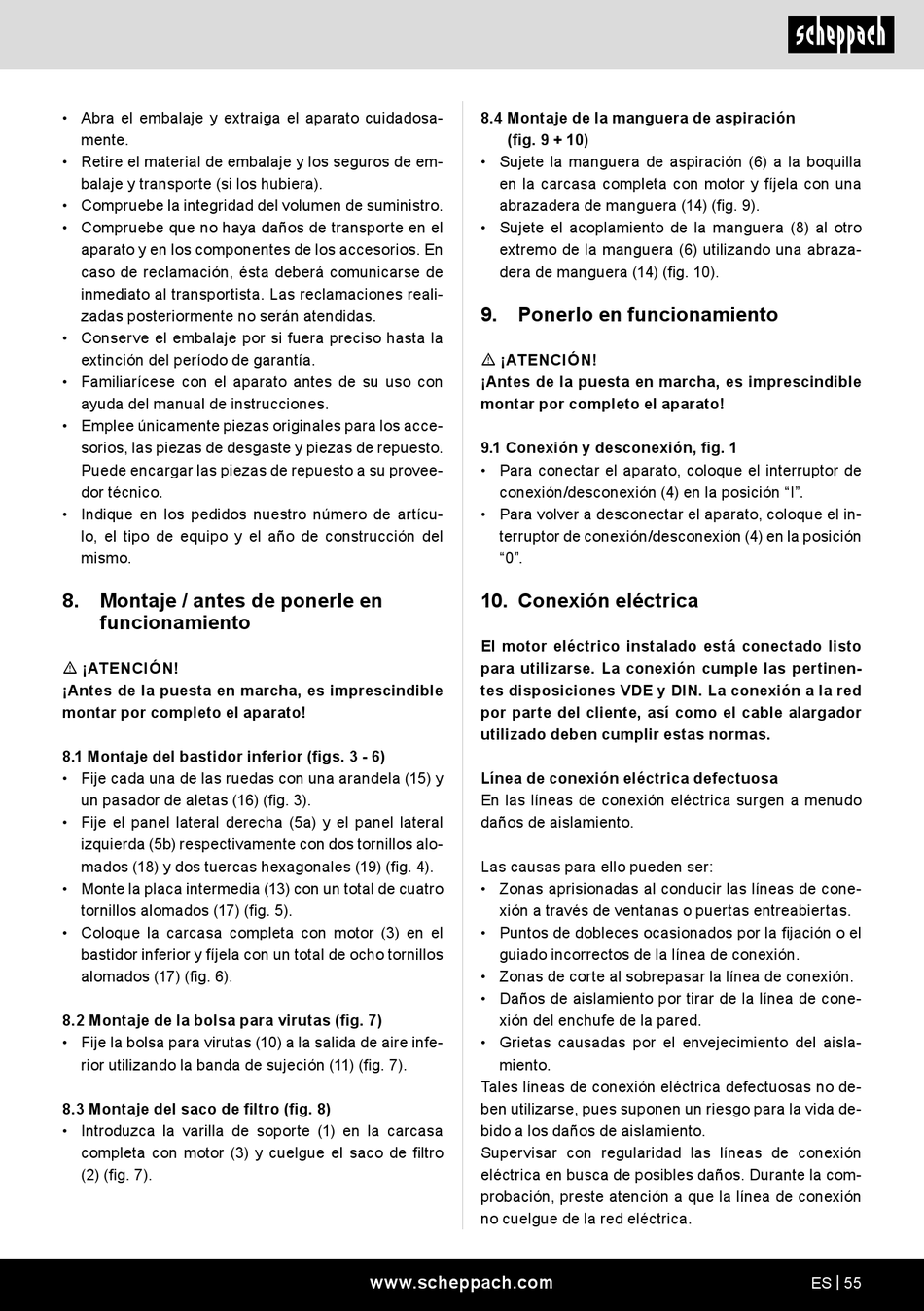

• Abra el embalaje y extraiga el aparato cuidadosa-
mente.
• Retire el material de embalaje y los seguros de em-
balaje y transporte (si los hubiera).
• Compruebe la integridad del volumen de suministro.
• Compruebe que no haya daños de transporte en el
aparato y en los componentes de los accesorios. En
caso de reclamación, ésta deberá comunicarse de
inmediato al transportista. Las reclamaciones reali-
zadas posteriormente no serán atendidas.
• Conserve el embalaje por si fuera preciso hasta la
extinción del período de garantía.
• Familiarícese con el aparato antes de su uso con
ayuda del manual de instrucciones.
• Emplee únicamente piezas originales para los acce-
sorios, las piezas de desgaste y piezas de repuesto.
Puede encargar las piezas de repuesto a su provee-
dor técnico.
• Indique en los pedidos nuestro número de artícu-
lo, el tipo de equipo y el año de construcción del
mismo.
8. Montaje / antes de ponerle en
funcionamiento
m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
8.1 Montaje del bastidor inferior (figs. 3 - 6)
• Fije cada una de las ruedas con una arandela (15) y
un pasador de aletas (16) (fig. 3).
• Fije el panel lateral derecha (5a) y el panel lateral
izquierda (5b) respectivamente con dos tornillos alo-
mados (18) y dos tuercas hexagonales (19) (fig. 4).
• Monte la placa intermedia (13) con un total de cuatro
tornillos alomados (17) (fig. 5).
• Coloque la carcasa completa con motor (3) en el
bastidor inferior y fíjela con un total de ocho tornillos
alomados (17) (fig. 6).
8.2 Montaje de la bolsa para virutas (fig. 7)
• Fije la bolsa para virutas (10) a la salida de aire infe-
rior utilizando la banda de sujeción (11) (fig. 7).
8.3 Montaje del saco de filtro (fig. 8)
• Introduzca la varilla de soporte (1) en la carcasa
completa con motor (3) y cuelgue el saco de filtro
(2) (fig. 7).
8.4 Montaje de la manguera de aspiración
(fig. 9 + 10)
• Sujete la manguera de aspiración (6) a la boquilla
en la carcasa completa con motor y fíjela con una
abrazadera de manguera (14) (fig. 9).
• Sujete el acoplamiento de la manguera (8) al otro
extremo de la manguera (6) utilizando una abraza-
dera de manguera (14) (fig. 10).
9.

Ponerlo en funcionamiento

m ¡ATENCIÓN!
¡Antes de la puesta en marcha, es imprescindible
montar por completo el aparato!
9.1 Conexión y desconexión, fig. 1
• Para conectar el aparato, coloque el interruptor de
conexión/desconexión (4) en la posición "I".
• Para volver a desconectar el aparato, coloque el in-
terruptor de conexión/desconexión (4) en la posición
"0".
10. Conexión eléctrica
El motor eléctrico instalado está conectado listo
para utilizarse. La conexión cumple las pertinen-
tes disposiciones VDE y DIN. La conexión a la red
por parte del cliente, así como el cable alargador
utilizado deben cumplir estas normas.
Línea de conexión eléctrica defectuosa
En las líneas de conexión eléctrica surgen a menudo
daños de aislamiento.
Las causas para ello pueden ser:
• Zonas aprisionadas al conducir las líneas de cone-
xión a través de ventanas o puertas entreabiertas.
• Puntos de dobleces ocasionados por la fijación o el
guiado incorrectos de la línea de conexión.
• Zonas de corte al sobrepasar la línea de conexión.
• Daños de aislamiento por tirar de la línea de cone-
xión del enchufe de la pared.
• Grietas causadas por el envejecimiento del aisla-
miento.
Tales líneas de conexión eléctrica defectuosas no de-
ben utilizarse, pues suponen un riesgo para la vida de-
bido a los daños de aislamiento.
Supervisar con regularidad las líneas de conexión
eléctrica en busca de posibles daños. Durante la com-
probación, preste atención a que la línea de conexión
no cuelgue de la red eléctrica.
