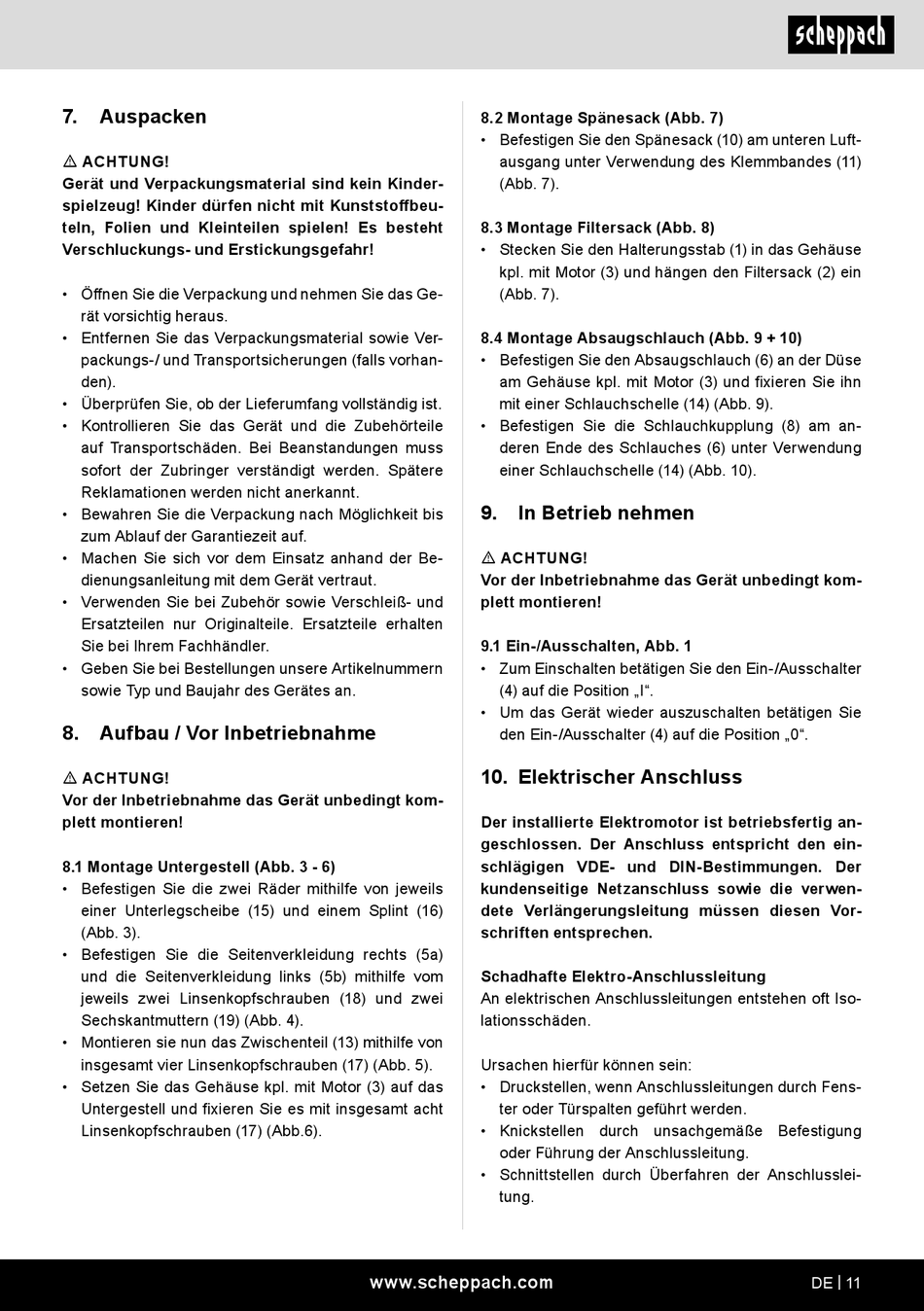

7.

Auspacken

m ACHTUNG!
Gerät und Verpackungsmaterial sind kein Kinder-
spielzeug! Kinder dürfen nicht mit Kunststoffbeu-
teln, Folien und Kleinteilen spielen! Es besteht
Verschluckungs- und Erstickungsgefahr!
• Öffnen Sie die Verpackung und nehmen Sie das Ge-
rät vorsichtig heraus.
• Entfernen Sie das Verpackungsmaterial sowie Ver-
packungs-/ und Transportsicherungen (falls vorhan-
den).
• Überprüfen Sie, ob der Lieferumfang vollständig ist.
• Kontrollieren Sie das Gerät und die Zubehörteile
auf Transportschäden. Bei Beanstandungen muss
sofort der Zubringer verständigt werden. Spätere
Reklamationen werden nicht anerkannt.
• Bewahren Sie die Verpackung nach Möglichkeit bis
zum Ablauf der Garantiezeit auf.
• Machen Sie sich vor dem Einsatz anhand der Be-
dienungsanleitung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und
Ersatzteilen nur Originalteile. Ersatzteile erhalten
Sie bei Ihrem Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
sowie Typ und Baujahr des Gerätes an.

8. Aufbau / Vor Inbetriebnahme

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
8.1 Montage Untergestell (Abb. 3 - 6)
• Befestigen Sie die zwei Räder mithilfe von jeweils
einer Unterlegscheibe (15) und einem Splint (16)
(Abb. 3).
• Befestigen Sie die Seitenverkleidung rechts (5a)
und die Seitenverkleidung links (5b) mithilfe vom
jeweils zwei Linsenkopfschrauben (18) und zwei
Sechskantmuttern (19) (Abb. 4).
• Montieren sie nun das Zwischenteil (13) mithilfe von
insgesamt vier Linsenkopfschrauben (17) (Abb. 5).
• Setzen Sie das Gehäuse kpl. mit Motor (3) auf das
Untergestell und fixieren Sie es mit insgesamt acht
Linsenkopfschrauben (17) (Abb.6).
8.2 Montage Spänesack (Abb. 7)
• Befestigen Sie den Spänesack (10) am unteren Luft-
ausgang unter Verwendung des Klemmbandes (11)
(Abb. 7).
8.3 Montage Filtersack (Abb. 8)
• Stecken Sie den Halterungsstab (1) in das Gehäuse
kpl. mit Motor (3) und hängen den Filtersack (2) ein
(Abb. 7).
8.4 Montage Absaugschlauch (Abb. 9 + 10)
• Befestigen Sie den Absaugschlauch (6) an der Düse
am Gehäuse kpl. mit Motor (3) und fixieren Sie ihn
mit einer Schlauchschelle (14) (Abb. 9).
• Befestigen Sie die Schlauchkupplung (8) am an-
deren Ende des Schlauches (6) unter Verwendung
einer Schlauchschelle (14) (Abb. 10).
9.

In Betrieb nehmen

m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt kom-
plett montieren!
9.1 Ein-/Ausschalten, Abb. 1
• Zum Einschalten betätigen Sie den Ein-/Ausschalter
(4) auf die Position „I".
• Um das Gerät wieder auszuschalten betätigen Sie
den Ein-/Ausschalter (4) auf die Position „0".

10. Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig an-
geschlossen. Der Anschluss entspricht den ein-
schlägigen VDE- und DIN-Bestimmungen. Der
kundenseitige Netzanschluss sowie die verwen-
dete Verlängerungsleitung müssen diesen Vor-
schriften entsprechen.
Schadhafte Elektro-Anschlussleitung
An elektrischen Anschlussleitungen entstehen oft Iso-
lationsschäden.
Ursachen hierfür können sein:
• Druckstellen, wenn Anschlussleitungen durch Fens-
ter oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung
oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlusslei-
tung.
