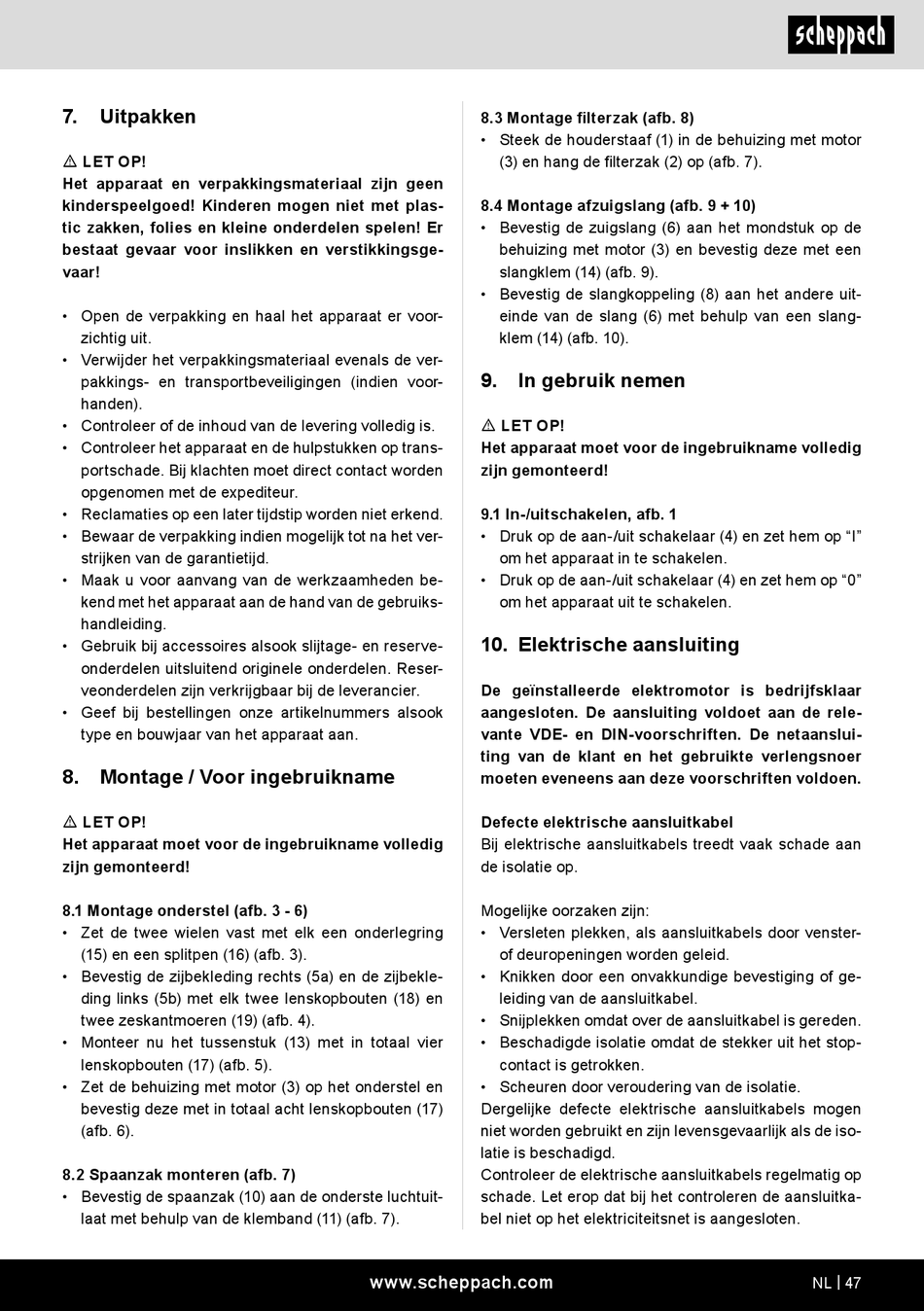

7.

Uitpakken

m LET OP!
Het apparaat en verpakkingsmateriaal zijn geen
kinderspeelgoed! Kinderen mogen niet met plas-
tic zakken, folies en kleine onderdelen spelen! Er
bestaat gevaar voor inslikken en verstikkingsge-
vaar!
• Open de verpakking en haal het apparaat er voor-
zichtig uit.
• Verwijder het verpakkingsmateriaal evenals de ver-
pakkings- en transportbeveiligingen (indien voor-
handen).
• Controleer of de inhoud van de levering volledig is.
• Controleer het apparaat en de hulpstukken op trans-
portschade. Bij klachten moet direct contact worden
opgenomen met de expediteur.
• Reclamaties op een later tijdstip worden niet erkend.
• Bewaar de verpakking indien mogelijk tot na het ver-
strijken van de garantietijd.
• Maak u voor aanvang van de werkzaamheden be-
kend met het apparaat aan de hand van de gebruiks-
handleiding.
• Gebruik bij accessoires alsook slijtage- en reserve-
onderdelen uitsluitend originele onderdelen. Reser-
veonderdelen zijn verkrijgbaar bij de leverancier.
• Geef bij bestellingen onze artikelnummers alsook
type en bouwjaar van het apparaat aan.

8. Montage / Voor ingebruikname

m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
8.1 Montage onderstel (afb. 3 - 6)
• Zet de twee wielen vast met elk een onderlegring
(15) en een splitpen (16) (afb. 3).
• Bevestig de zijbekleding rechts (5a) en de zijbekle-
ding links (5b) met elk twee lenskopbouten (18) en
twee zeskantmoeren (19) (afb. 4).
• Monteer nu het tussenstuk (13) met in totaal vier
lenskopbouten (17) (afb. 5).
• Zet de behuizing met motor (3) op het onderstel en
bevestig deze met in totaal acht lenskopbouten (17)
(afb. 6).
8.2 Spaanzak monteren (afb. 7)
• Bevestig de spaanzak (10) aan de onderste luchtuit-
laat met behulp van de klemband (11) (afb. 7).
8.3 Montage filterzak (afb. 8)
• Steek de houderstaaf (1) in de behuizing met motor
(3) en hang de filterzak (2) op (afb. 7).
8.4 Montage afzuigslang (afb. 9 + 10)
• Bevestig de zuigslang (6) aan het mondstuk op de
behuizing met motor (3) en bevestig deze met een
slangklem (14) (afb. 9).
• Bevestig de slangkoppeling (8) aan het andere uit-
einde van de slang (6) met behulp van een slang-
klem (14) (afb. 10).
9.

In gebruik nemen

m LET OP!
Het apparaat moet voor de ingebruikname volledig
zijn gemonteerd!
9.1 In-/uitschakelen, afb. 1
• Druk op de aan-/uit schakelaar (4) en zet hem op "I"
om het apparaat in te schakelen.
• Druk op de aan-/uit schakelaar (4) en zet hem op "0"
om het apparaat uit te schakelen.

10. Elektrische aansluiting

De geïnstalleerde elektromotor is bedrijfsklaar
aangesloten. De aansluiting voldoet aan de rele-
vante VDE- en DIN-voorschriften. De netaanslui-
ting van de klant en het gebruikte verlengsnoer
moeten eveneens aan deze voorschriften voldoen.
Defecte elektrische aansluitkabel
Bij elektrische aansluitkabels treedt vaak schade aan
de isolatie op.
Mogelijke oorzaken zijn:
• Versleten plekken, als aansluitkabels door venster-
of deuropeningen worden geleid.
• Knikken door een onvakkundige bevestiging of ge-
leiding van de aansluitkabel.
• Snijplekken omdat over de aansluitkabel is gereden.
• Beschadigde isolatie omdat de stekker uit het stop-
contact is getrokken.
• Scheuren door veroudering van de isolatie.
Dergelijke defecte elektrische aansluitkabels mogen
niet worden gebruikt en zijn levensgevaarlijk als de iso-
latie is beschadigd.
Controleer de elektrische aansluitkabels regelmatig op
schade. Let erop dat bij het controleren de aansluitka-
bel niet op het elektriciteitsnet is aangesloten.
