Prozessanschlüsse
28

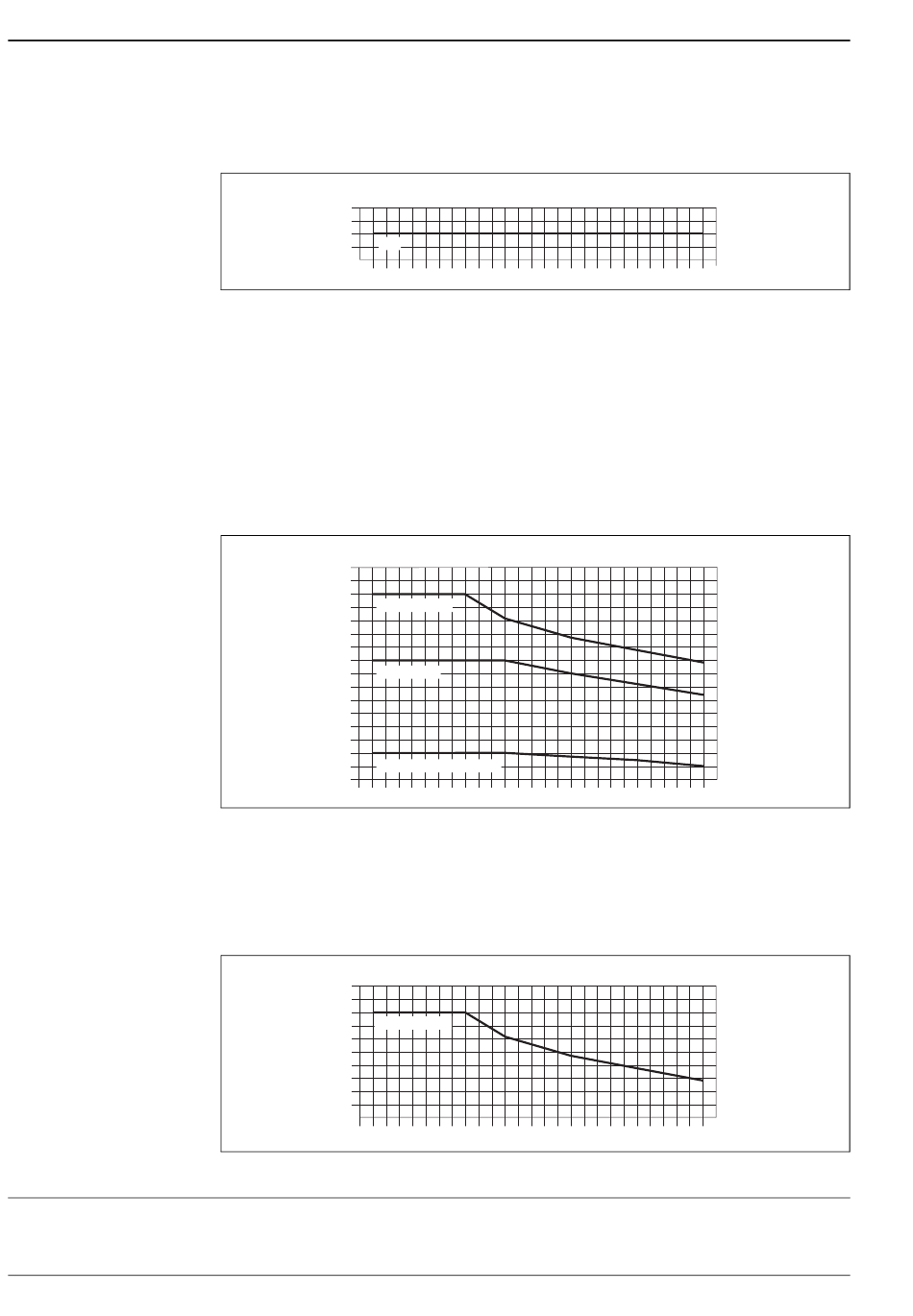

Flanschanschlüsse nach JIS B2220 (Montageset)
Messstoffberührende Teile (Flansch-, Messrohr): 1.4539/904L, Alloy C-22
Lose Flansche (nicht messstoffberührend): 1.4404/316L
[bar]
20
10
10K
0
-60 -40 -20
Tri-Clamp-Prozessanschluss
Die Clamp-Anschlüsse (z.B. Tri-Clamp ISO2852, DIN32676) sind bis zu einem maximalen Druck von 16 bar
geeignet. Da diese Einsatzgrenzen auch vom Klemmbügel und der verwendeten Dichtung abhängen, sind
deren Spezifikationen zu beachten, Klemmbügel und Dichtung sind nicht im Lieferumfang enthalten.
Prozessanschluss: 4-VCO-4, ¼"-NPT-F, SWAGELOK
• 4-VCO-4-Kupplung (angeschweißt): 1.4539/904L, Alloy C-22
• ¼"-NPT-Gewindeadapter (geschraubt, Montageset): 1.4539/904L, Alloy C-22
• ¼"- oder 1/8"-SWAGELOK-Verschraubung (geschraubt, Montageset): 1.4401/316
[bar]
440
400
DN 1 (Alloy C-22)
360
320
280 DN 1 (1.4539)
240
200
160
DN 2...4 (1.4539,Alloy C-22)
120
-60 -40 -20
Prozessanschlüsse für Hochdruckausführung (DN 2...4)
• 4-VCO-4-Kupplung (angeschweißt): 1.4539/904L, Alloy C-22
• ¼"-NPT-Gewindeadapter (geschraubt, Montageset): 1.4539/904L
• ¼"- oder 1/8"-SWAGELOK-Verschraubung (geschraubt, Montageset): 1.4401/316
[bar]
440
400
DN 2...4 (1.4539)
360
320
280
240
-60 -40 -20
• Geschweißte Prozessanschlüsse: 4-VCO-4-Kupplung, ½"-Tri-Clamp
• Aufgeschraubte Prozessanschlüsse: Flansche EN 1092-1 (DIN 2501), in Anlehnung an ASME, JIS;
¼"-NPT-Gewindeadapter; 1/8"- oder ¼"-SWAGELOK-Verschraubungen
40 60 80 100 120 140
0 20
0 20 40 60 80 100 120 140
0 20 40 60 80 100 120 140
Proline Promass 84A
160 [°C]
180 200
160 180 200 [°C]
160 180 200 [°C]
