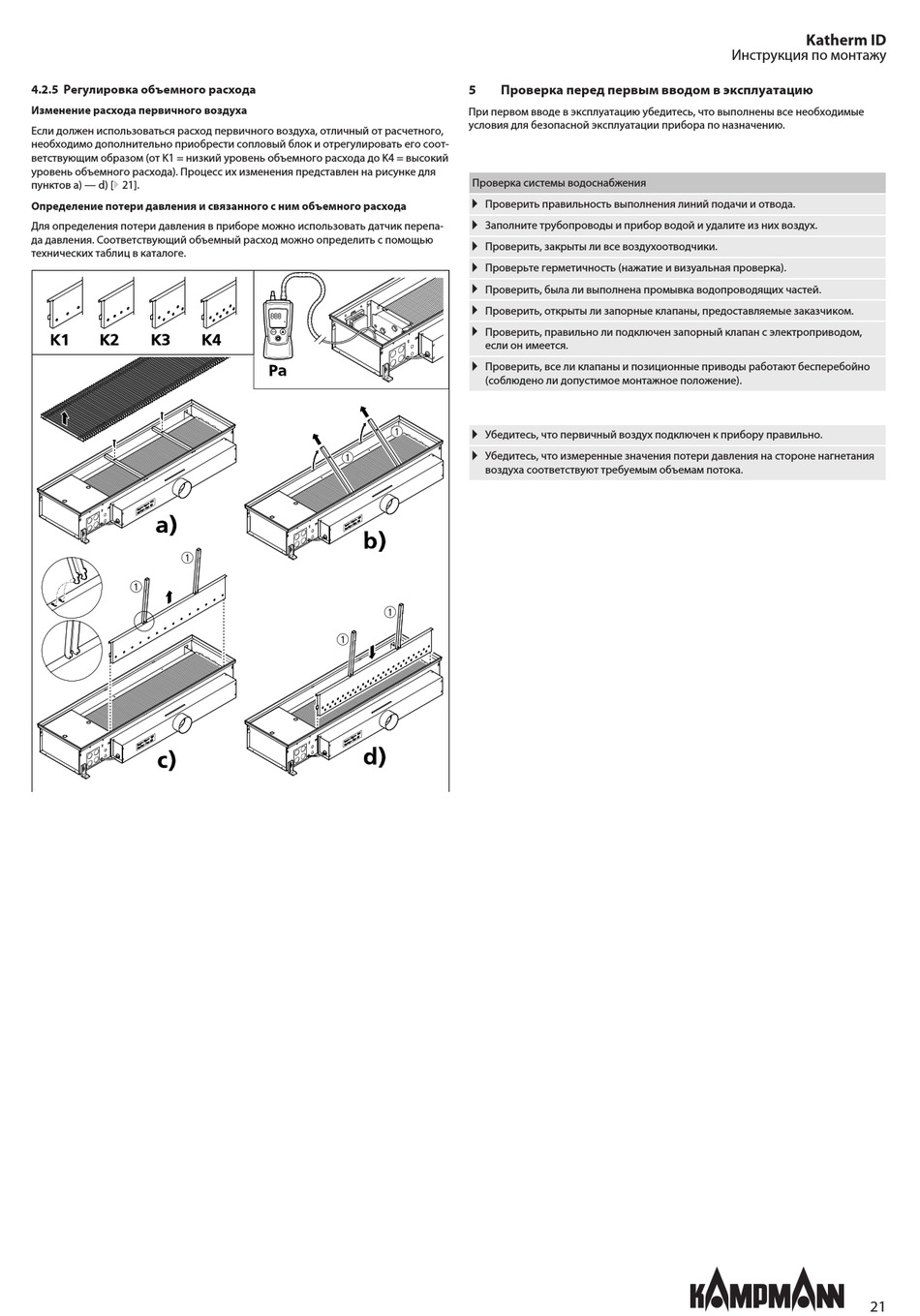

4.2.5 Регулировка объемного расхода
Изменение расхода первичного воздуха
Если должен использоваться расход первичного воздуха, отличный от расчетного,
необходимо дополнительно приобрести сопловый блок и отрегулировать его соот-
ветствующим образом (от K1 = низкий уровень объемного расхода до K4 = высокий
уровень объемного расхода). Процесс их изменения представлен на рисунке для
пунктов а) — d) [} 21].
Определение потери давления и связанного с ним объемного расхода
Для определения потери давления в приборе можно использовать датчик перепа-
да давления. Соответствующий объемный расход можно определить с помощью
технических таблиц в каталоге.
5 Проверка перед первым вводом в эксплуатацию
При первом вводе в эксплуатацию убедитесь, что выполнены все необходимые
условия для безопасной эксплуатации прибора по назначению.
Проверка системы водоснабжения
Проверить правильность выполнения линий подачи и отвода.
Заполните трубопроводы и прибор водой и удалите из них воздух.
Проверить, закрыты ли все воздухоотводчики.
Проверьте герметичность (нажатие и визуальная проверка).
Проверить, была ли выполнена промывка водопроводящих частей.
Проверить, открыты ли запорные клапаны, предоставляемые заказчиком.
Проверить, правильно ли подключен запорный клапан с электроприводом,
если он имеется.
Проверить, все ли клапаны и позиционные приводы работают бесперебойно
(соблюдено ли допустимое монтажное положение).
Убедитесь, что первичный воздух подключен к прибору правильно.
Убедитесь, что измеренные значения потери давления на стороне нагнетания
воздуха соответствуют требуемым объемам потока.
Katherm ID
Инструкция по монтажу
21
