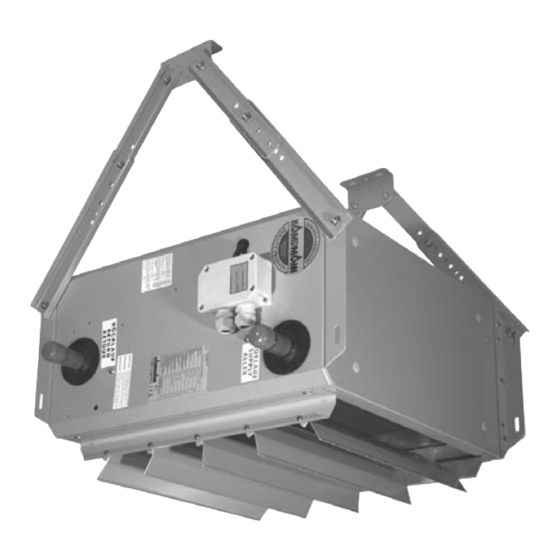

- Seite 1 1.26 1.53/ 1.58 TOP Lufterhitzer • Resistent 1.45 in explosionsgeschützter Ausführung Installations- und Betriebsanleitung Für zukünftige Verwendung sorgfältig aufbewahren! Vor Inbetriebnahme sorgfältig lesen! I 205/04/11/1 DE...
-
Seite 2: Inhaltsverzeichnis
1.53/ 1.58 TOP Lufterhitzer • Resistent in explosionsgeschützter Ausführung Installations- und Betriebsanleitung Inhaltsverzeichnis Zeichenerklärung: Achtung! Gefahr! 1. Bestimmungsgemäße Verwendung ......3 2. -
Seite 3: Bestimmungsgemäße Verwendung
Ausführung Installations- und Betriebsanleitung 1. Bestimmungsgemäße Verwendung Kampmann TOP und Resistent in explosionsgeschützter Ausführung sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn das Gerät nicht sachgemäß... -
Seite 4: Sicherheitshinweise
1.53/ 1.58 TOP Lufterhitzer • Resistent in explosionsgeschützter Ausführung Installations- und Betriebsanleitung Zweck und Geltungsbereich der Anleitung Diese Anleitung enthält Informationen zur betriebsfertigen Montage des TOP und des Resistent in explosionsgeschützter Ausführung. Die Informationen, die diese Anleitung enthält, können ohne Vorankündigung geändert werden. -
Seite 5: Transport Und Lagerung
TOP Lufterhitzer • Resistent 1.53/ 1.58 in explosionsgeschützter Ausführung Installations- und Betriebsanleitung 3. Transport und Lagerung Beachten Sie die Sicherheits- und Unfallverhütungsvorschriften. Vorsicht! Scharfe Kanten möglich! Beim Transport Handschuhe, Sicherheitsschuhe und geeignete Schutzkleidung tragen. Achtung! Fassen Sie den TOP bzw. den Resistent zum Tragen nicht an den Lamellen an! Verwenden Sie zum Transport geeignete Transporthilfen, um Gesundheitsschäden zu vermeiden! -
Seite 6: Technische Daten
1.53/ 1.58 TOP Lufterhitzer • Resistent in explosionsgeschützter Ausführung Installations- und Betriebsanleitung 5. Technische Daten Technische Daten TOP Serie Schutzart IP 44 IP 44 IP 44 IP 44 Wasserinhalt l 1,6 - 6, 1 2,2 - 8,2 3,4 - 11,5 4,8 - 16,8 Gewicht kg 27 - 71... -
Seite 7: Hydraulischer Anschluss
TOP Lufterhitzer • Resistent 1.53/ 1.58 in explosionsgeschützter Ausführung Installations- und Betriebsanleitung Wandmontage Deckenmontage Typenübersicht Gerätegröße Typ TOP Typ Resistent Mindestabstand A Standardabstand A* 44 _ _ 37 84 _ _ 37 135 mm 240 mm 45 _ _ 37 85 _ _ 37 150 mm 235 mm... -
Seite 8: Elektrischer Anschluss
1.53/ 1.58 TOP Lufterhitzer • Resistent in explosionsgeschützter Ausführung Installations- und Betriebsanleitung 9. Elektrischer Anschluss 9.1 Sicherheitshinweise Der elektrische Anschluss dieses Produkts setzt Fachkenntnisse im Bereich Elektrotechnik voraus. Diese Kenntnisse, die in der Regel in einer Berufsausbildung in den genannten Berufsfeldern vermittelt werden, sind hier nicht gesondert beschrieben. - Seite 9 TOP Lufterhitzer • Resistent 1.53/ 1.58 in explosionsgeschützter Ausführung Installations- und Betriebsanleitung Die Ventilatoren werden mit einem Linksdrehfeld betrieben! Achtung! grundsätzlich unzulässig, diese Einheit Frequenzumrichtern zu betreiben! Leitungsverlegung Kaltleiter Für die Kaltleiter ist eine separate Leitung zu verlegen. Die Leitung ist räumlich getrennt von Starkstromleitungen zu verlegen. Ab 10 m Leitungslänge ist eine abgeschirmte Leitung zu verlegen.
-
Seite 10: Inbetriebnahme
1.53/ 1.58 TOP Lufterhitzer • Resistent in explosionsgeschützter Ausführung Installations- und Betriebsanleitung 10.2 Inbetriebnahme 10.1 Prüfungen vor der Inbetriebnahme Vor Beginn der Inbetriebnahme ist die Einhaltung aller Vorschriften für Arbeiten in explosionsgefährdeten Bereichen zu prüfen bzw. zu gewähr- leisten. Vor der Inbetriebnahme des TOP bzw. des Resistent sind folgende Prüfungen durchzuführen: Ist der TOP bzw. -
Seite 11: Außerbetriebnahme (Längerfristig)
TOP Lufterhitzer • Resistent 1.53/ 1.58 in explosionsgeschützter Ausführung Installations- und Betriebsanleitung Laufen die Ventilatoren in allen Lufterhitzern in allen Schaltstufen in richtiger Richtung? Die Drehrichtung ist durch den Drehrichtungspfeil angegeben. Die Luft muss vom Ventilator angesaugt werden. Bei falscher Drehrichtung aller Ventilatoren in allen Stufen tauschen Sie 2 Phasen am Stufenschalter. -
Seite 12: Motor
1.53/ 1.58 TOP Lufterhitzer • Resistent in explosionsgeschützter Ausführung Installations- und Betriebsanleitung 12.3 Motor Der Außenläufermotor des Lufterhitzers ist wartungsfrei. Die beidseitig geschlossenen Rillenkugellager des Motors sind auf Lebensdauer gefettet. Ablagerungen auf den Flügeln des Ventilators und dem Schutzgitter ver- ringern die Luftleistung.
