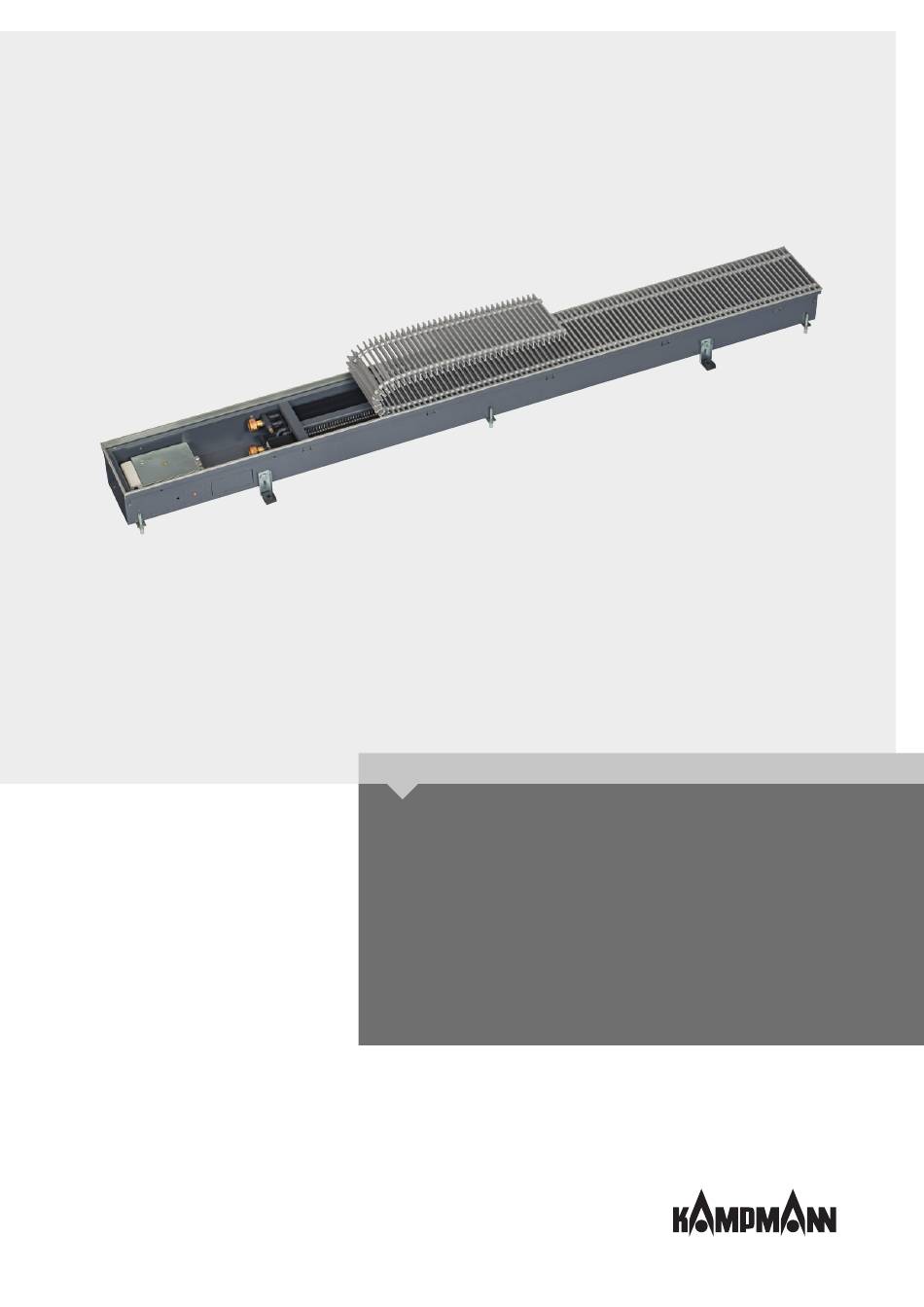

Katherm QK ► Montage-, Installations- und Betriebsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Ausgabe11/22DE SAP-Nr.1666194...
Katherm QK Montage-, Installations- und Betriebsanleitung Allgemeines Informationen zu dieser Anleitung Diese Anleitung ermöglicht den sicheren und effizienten Umgang mit dem Gerät. Die Anleitung ist Bestandteil des Geräts und muss in unmittelbarer Nähe des Geräts für das Personal jederzeit zugänglich aufbewahrt werden. Das Personal muss diese Anleitung vor Beginn aller Arbeiten sorgfältig durchgelesen und verstanden haben.
Katherm QK Montage-, Installations- und Betriebsanleitung Sicherheit Dieser Abschnitt gibt einen Überblick über alle wichtigen Sicherheitsaspekte für den Schutz von Personen sowie für den siche- ren und störungsfreien Betrieb. Neben den Sicherheitshinweisen in dieser Anleitung müssen die für den Einsatzbereich des Gerätes gültigen Sicherheits-, Arbeitsschutz- und Umweltschutzvorschriften eingehalten werden.
Katherm QK Montage-, Installations- und Betriebsanleitung Betriebs- und Einsatzgrenzen Betriebsgrenzen Wassertemperatur min./max. °C 15-90 Luftansaugtemperatur min./max. °C 15-40 Luftfeuchte min./max. 15-75 Betriebsdruck min. bar/kPa Betriebsdruck max. bar/kPa 10/1000 Glykolanteil min./max. 25-50 Tab. 1: Betriebsgrenzen Betriebsspannung 230 V/ 50/60 Hz Leistungs-/Stromaufnahme Auf dem Typenschild Tab. 2: Betriebsspannung Zum Schutz der Geräte wird auf die Eigenschaften des zu verwendeten Mediums auf die VDI-2035 Blatt 1 &...
Katherm QK Montage-, Installations- und Betriebsanleitung HINWEIS! Frostgefahr im Kaltbereich! Bei Einsatz in unbeheizten Räumen besteht die Gefahr von Einfrieren des Wärmetauschers. Sicherstellen, dass das Gerät in diesem Fall mit einem Frostschutzfühler bzw. Thermostat ausgestattet ist. HINWEIS! Gefahr bei Fehlgebrauch! Bei Fehlgebrauch in untenstehenden Einsatzbereichen besteht die Gefahr der eingeschränkten bzw.
Katherm QK Montage-, Installations- und Betriebsanleitung Personalanforderungen - Qualifikationen Fachkenntnisse Die Montage dieses Produkts setzt Fachkenntnisse im Bereich Heizung, Kühlung, Lüftung, Installation und Elektrotechnik vor- aus. Diese Kenntnisse, die in der Regel in einer Berufsausbildung in den genannten Berufsfeldern gelehrt werden, sind nicht gesondert beschrieben.
Reklamation beim Spediteur einleiten. HINWEIS! Gewährleistungsansprüche können nur innerhalb der geltenden Reklamationsfristen geltend gemacht wer- den. (Nähere Informationen unter den AGBs auf der Kampmann Website) HINWEIS! Zum Transport des Geräts sind 2 Personen erforderlich. Beim Transport persönliche Schutzkleidung tragen. Geräte nur beidseitig tragen und nicht an Leitungen/ Ventilen anheben.
Katherm QK Montage-, Installations- und Betriebsanleitung Lagerung Lagerung der Packstücke unter folgenden Bedingungen lagern: Nicht im Freien aufbewahren. Trocken und staubfrei lagern. Frostfrei lagern. Keinen aggressiven Medien aussetzen. Vor Sonneneinstrahlung schützen. Mechanische Erschütterungen vermeiden. HINWEIS! Unter Umständen befinden sich auf den Packstücken Hinweise zur Lagerung, die über die hier genannten Anforderungen hinausgehen.
Katherm QK Montage-, Installations- und Betriebsanleitung Aufbau und Funktion Übersicht Abb. 1: Katherm QK auf einen Blick Einfach koppelbar Rahmenkante (farblich passend zum Rost) Trittstabile Höhenverstellung Anschlussfertige Regelungsbox Eurokonus Ventilanschluss Montagehilfe mit Trittschallschutz Bodenwanne Konvektor EC-Ventilator Roll-Rost (Beispiel) Kurzbeschreibung Katherm QK sind dezentrale Geräte zum Heizen von Raumluft, u.a. in Hotels, Büros und Geschäftsräumen. Sekundärluft wird vom Ventilator angesaugt und durch den Kupfer-/Aluminiumwärmetauscher geleitet.
Katherm QK Montage-, Installations- und Betriebsanleitung Montage und Anschluss Voraussetzungen an den Aufstellort Das Gerät nur montieren, wenn folgende Bedingungen erfüllt sind: Die sichere Aufhängung bzw. der sichere Stand des Geräts ist gewährleistet. Der Luftstrom muss ungehindert zirkulieren können. Bauseitig sind ausreichend dimensionierte Anschlüsse für den Wasserzu- und -ablauf vorhanden (Anbindung an das Rohrleitungsnetz [} 20]).
Katherm QK Montage-, Installations- und Betriebsanleitung 6.2.1 Montageschritte...
Seite 16
Katherm QK Montage-, Installations- und Betriebsanleitung...
Seite 17
Katherm QK Montage-, Installations- und Betriebsanleitung...
Seite 18
Katherm QK Montage-, Installations- und Betriebsanleitung Separat verpackte Roll-Roste, z.B. bei Verwendung von Montageabdeckungen zum Schutz vor Verschmutzung, werden werksseitig aufgerollt. Wegen Streckung der Stahl-Spiralfedern können geringe Rostüberlängen auftreten. Durch Abrollen und Auslegen des Rosts für einige Stunden wird die ursprüngliche Einpasslänge wieder erreicht. Das Einlegen mit Auf- und Abbewegung des Roll-Rosts erleichtert das Einpassen in den Rahmen.
Katherm QK Montage-, Installations- und Betriebsanleitung 6.2.2 Estricharbeiten Vor den Estricharbeiten müssen folgende Arbeitsschritte abgeschlossen sein: Der Wasseranschluss ist ordnungsgemäß ausgeführt. Der Elektroanschluss ist ordnungsgemäß ausgeführt. Das Gerät ist korrekt positioniert und ausgerichtet. Es sind keine Schallbrücken zum Rohbeton vorhanden, insbesondere im Bereich der Montagehilfen. Bauseits sind Dehnfugen vorgesehen, um ein Zusammendrücken des Geräts durch Estrich oder Fußboden zu verhindern.
Katherm QK Montage-, Installations- und Betriebsanleitung Zuluftstutzen (oval) 51 mm x 128 mm Primärluftvolumenstrom Schieberstellung 30% geöffnet Schieberstellung 50% geöffnet Schieberstellung 75% geöffnet Schieberstellung 100% geöffnet Schallleistungspegel 30dB(A) Einstellen der Schieberpositionen Das Zuluftmodul wird in der Höhe über die Gewindestangen justiert und über den Montagewinkel mit dem Untergrund ver- bunden.
Verlegung der Elektroleitungen - Ansteuerung über bauseitige GLT Unterflurkonvektor Katherm QK 24 V / 0-10 VDC Stellantrieb Typ 146906 W1: Absicherung bauseits (0,63 A) Automationsstation inklusive zentraler Spannungsversorgung (24 VDC) * Abgeschirmte Leitung (z.B. IY(ST)Y, 0,8 mm) getrennt von Starkstromleitungen verlegen. W1: Spannungsversorgung und Steuersignal für Ventilator (Absicherung bauseits, 0,63A) und Stellantrieb.
Seite 27
Verlegung der Elektroleitungen – Ansteuerung über Uhrenthermostat, Typ 30456 Unterflurkonvektor Katherm QK 24 V / 0-10 VDC Stellantrieb Typ 146906 Klemmkasten bauseits Zentrale Spannungsversorgung bauseits 24VDC Uhrenthermostat Typ 30456 * Abgeschirmte Leitung (z. B. IY(ST)Y, 0,8 mm), getrennt von Starkstromleitungen verlegen. W1: Spannungsversorgung und Steuersignal für Ventilator (Absicherung bauseits, 0,63A) und Stellantrieb.
Katherm QK Montage-, Installations- und Betriebsanleitung Anschluss elektromechanisch, 230 V (*00) Diese Punkte in den nachfolgenden Verlegeplänen für Katherm QK mit elektromechanischer Regelung 230 V (*00) beachten: Die Angaben zu Leitungstypen und Leitungsverlegung unter Berücksichtigung der VDE 0100 einhalten. Ohne *: NYM-J. Die Notwendige Aderanzahl inkl. Schutzleiter ist an der Leitung angegeben. Querschnitte sind nicht an- gegeben, da die Leitungslänge in die Berechnung des Querschnittes einfließt.
Verlegung der Elektroleitungen - Ansteuerung über bauseitige GLT Netz 230 VAC Absicherung Unterflurkonvektor Katherm QK bauseits 24 V / 0-10 VDC Stellantrieb Typ 146906 Netz 230 VAC Bodenkanal Absicherung Katherm QK nano bauseits 230 V / 0-10 VDC Automationsstation * Abgeschirmte Leitung (z. B. IY(ST)Y, 0,8 mm), getrennt von Starkstromleitungen verlegen. W1: Spannungsversorgung W2: Steuersignal für Ventilator und Stellantrieb Technische Änderungen vorbehalten: Bei abweichenden Klemmenbezeichnungen ist die Dokumentation des Regelungszubehör zu beachten!
Seite 30
Verlegung der Elektroleitungen Ansteuerung über Raumthermostat, Typ 342924 * Abgeschirmte Leitung (z. B. IY(ST)Y, 0,8 mm), getrennt von Starkstromleitungen verlegen. W1: Spannungsversorgung W2: Steuersignal für Ventilator und Stellantrieb W3: Betriebsartenumschaltung (optional) Technische Änderungen vorbehalten: Bei abweichenden Klemmenbezeichnungen ist die Dokumentation des Regelungszubehör zu beachten!
Katherm QK Montage-, Installations- und Betriebsanleitung KaControl (*C1) 7.4.1 Montage KaController Abb. 4: Montage Unterputzdose Elektroanschluss KaController an das nächstgelegene KaControl-Gerät ge- mäß Verlegeplan anschließen. Die maximale Bus-Länge zwischen KaController und KaControl-Führungsgerät be- trägt 30 m. Durch den Anschluss eines KaControllers wird das jewei- lige KaControl-Gerät automatisch Führungsgerät im Re- gelkreis.
Katherm QK Montage-, Installations- und Betriebsanleitung 7.4.2 Anschluss (*C1) Allgemeine Hinweise Alle Kleinspannungsleitungen auf kürzestem Wege verlegen. Eine räumliche Trennung von Kleinspannungs- und Starkstromlei- tung, z.B. durch metallische Trennstege auf Kabelbühnen, gewähr- leisten. Falsch! Als Kleinspannungs- und Bus-Leitungen ausschließlich abge- Sternförmige Verlegung der Bus-Leitungen.
Seite 33
Katherm QK Montage-, Installations- und Betriebsanleitung Diese Punkte in den nachfolgenden Verlegeplänen für Katherm QK mit Regelung KaControl beachten: Die Angaben zu Leitungstypen und Leitungsverlegung unter Berücksichtigung der VDE 0100 einhalten. Ohne *: NYM-J. Die Notwendige Aderanzahl inkl. Schutzleiter ist an der Leitung angegeben. Querschnitte sind nicht an- gegeben, da die Leitungslänge in die Berechnung des Querschnittes einfließt.
Seite 34
Katherm QK mit KaController Einkreisregelung, bzw. maximal 30 Katherm QK mittels CANbus. Verlegung der Elektroleitungen - Ventil 24 V Auf / Zu, KaController extern...
Verlegung der Elektroleitungen KaControl - Ansteuerung über bauseitige GLT ** Abgeschirmte, paarig verseilte Leitungen, z. B. UNITRONIC® BUS LD 2 x 2 x 0,22, mindestens gleichwertig, getrennt von Starkstromleitungen verlegen. W1: Spannungsversorgung W2: Steuersignal für Gebläse und Stellantrieb. Technische Änderungen vorbehalten: Bei abweichenden Klemmenbezeichnungen ist die Dokumentation des Regelungszubehör zu beachten!
Katherm QK Montage-, Installations- und Betriebsanleitung Prüfungen vor Erstinbetriebnahme Im Zuge der Erstinbetriebnahme muss sichergestellt sein, dass alle notwendigen Voraussetzungen erfüllt sind, damit das Ge- rät sicher und bestimmungsgemäß funktionieren kann. Bauliche Prüfungen Sicheren Gerätestand bzw. Befestigung prüfen. Waagerechte Aufstellung/ Aufhängung des Gerätes prüfen. Vollständigkeit und ordnungsgemäßen Sitz (Verschmutzungsseite) aller Filter prüfen.
Katherm QK Montage-, Installations- und Betriebsanleitung Bedienung Bedienung elektromechanische Regelung Raumthermostat Typ 194000342924 Elektronischer Raumthermostat mit stufenloser Drehzahleinstellung als Auf- putz-Wandmontage auf Unterputzdose in optisch dezentem Design Mit thermischer Rückführung, Einstellung der Raumtemperatur und Vorein- stellung der Drehzahl über Drehknöpfe Interner Temperaturfühler NTC Digitaleingang zur Umschaltung Tag/ECO Parallelbetrieb von max.
Katherm QK Montage-, Installations- und Betriebsanleitung 9.2.1 Funktionstasten, Anzeigeelemente Alle Menüs können über den Navigator angewählt und eingestellt werden. Die LED-Hintergrundbeleuchtung wird 5 Sekunden nach der letzten Bedienung am KaController automatisch ausgeschaltet. Über eine Parametereinstellung kann die LED-Hintergrundbeleuchtung dauerhaft deaktiviert werden. Abb. 9: KaController mit Funktionstasten, Typ 3210002 Display mit LED-Hintergrundbeleuchtung ON/OFF-Taste (je nach Einstellung)
Seite 39
Katherm QK Montage-, Installations- und Betriebsanleitung Die auf dem Display dargestellten Symbole sind abhängig von der Anwendung (2-Leiter, 4-Leiter, etc.) und den eingestellten Parametern. Abb. 12: Displayanzeige Anzeige Sollwert Raumtemperatur Aktuelle Uhrzeit Zeitschaltprogramm aktiv Wochentag Alarm Angewählte Funktion ist gesperrt Betriebsart „Externe Ventilation“ ist gesperrt Filtermeldung Ecobetrieb Sollwerteinstellung aktiv...
Katherm QK Montage-, Installations- und Betriebsanleitung 9.2.2 KaController Typ 3210001, Typ 3210002, Typ 3210006 Um von einem ins nächste Menü zu gelangen, den Navigator jeweils für 3 Sekunden gedrückt halten. Gerät einschalten Option 1: Navigator drehen. Option 2: ON/OFF-Taste drücken. Gerät ausschalten Option 1: Navigator 3 Sekunden drücken.
Katherm QK Montage-, Installations- und Betriebsanleitung Wartung 10.1 Sichern gegen Wiedereinschalten GEFAHR! Lebensgefahr durch unbefugtes oder unkontrolliertes Wiedereinschalten! Unbefugtes oder unkontrolliertes Wiedereinschalten des Geräts kann zu schweren Verletzungen bis hin zum Tod führen. Vor dem Wiedereinschalten sicherstellen, dass alle Sicherheitseinrichtungen montiert und funktionstüch- tig sind und keine Gefahren für Personen bestehen.
Katherm QK Montage-, Installations- und Betriebsanleitung 10.3 Wartungsarbeiten 10.3.1 Gerät innen reinigen Alle luftführenden Elemente (Geräteinnenflächen, Ausblaselemente, etc.) sind im Rahmen der Wartung auf Verunreinigungen oder Ablagerungen zu prüfen und ggf. mit handelsüblichen Mitteln zu beseitigen.
Katherm QK Montage-, Installations- und Betriebsanleitung Störungen Im folgenden Kapitel sind mögliche Ursachen für Störungen und die Arbeiten zu ihrer Beseitigung beschrieben. Bei vermehrt auftretenden Störungen die Wartungsintervalle entsprechend der tatsächlichen Belastung verkürzen. Bei Störungen, die durch die nachfolgenden Hinweise nicht zu beheben sind, den Hersteller kontaktieren. Verhalten bei Störungen Grundsätzlich gilt: 1.
