Katherm ID
Instrukcja montażu

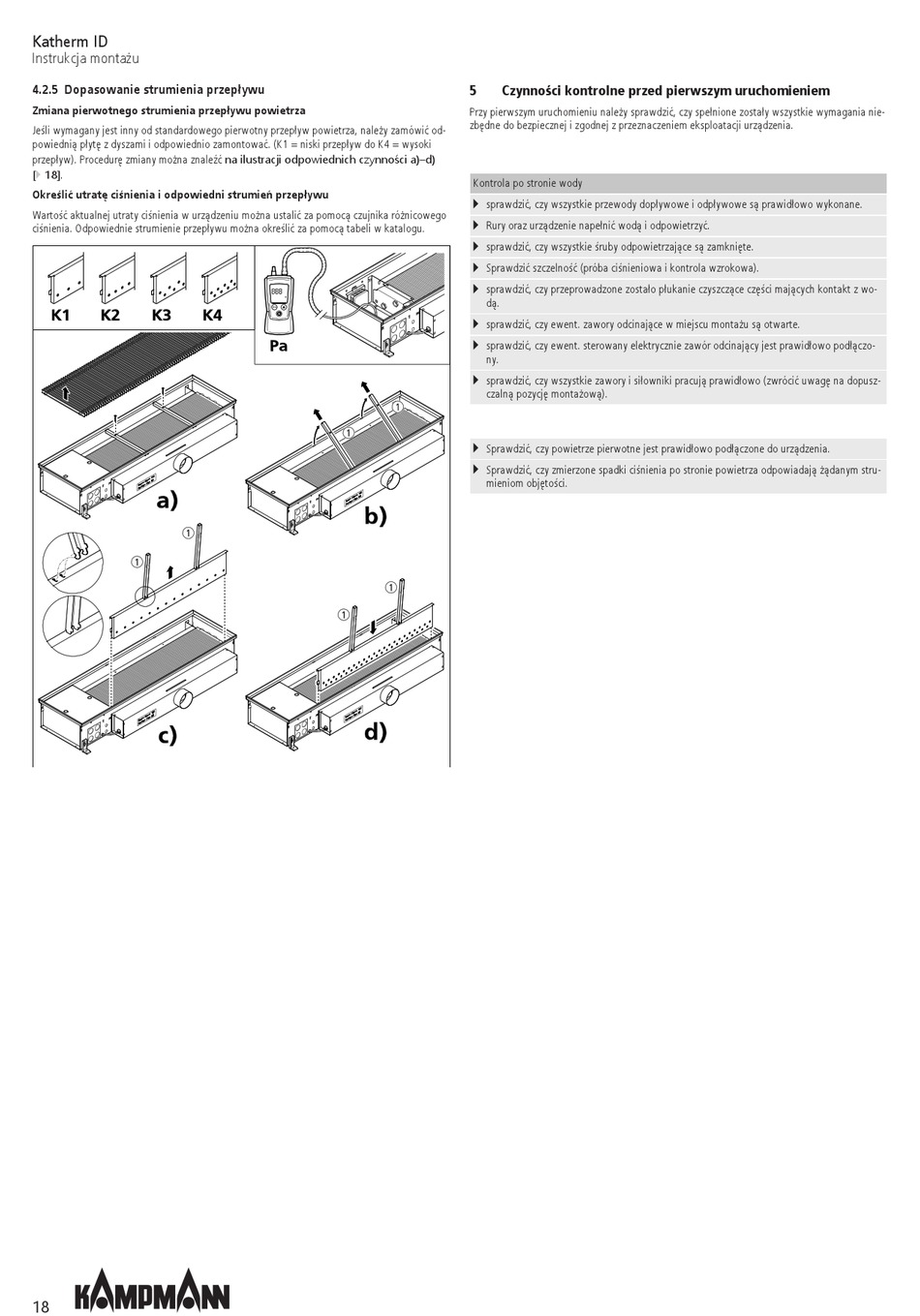

4.2.5 Dopasowanie strumienia przepływu
Zmiana pierwotnego strumienia przepływu powietrza
Jeśli wymagany jest inny od standardowego pierwotny przepływ powietrza, należy zamówić od-
powiednią płytę z dyszami i odpowiednio zamontować. (K1 = niski przepływ do K4 = wysoki
przepływ). Procedurę zmiany można znaleźć na ilustracji odpowiednich czynności a)–d)
[} 18].
Określić utratę ciśnienia i odpowiedni strumień przepływu
Wartość aktualnej utraty ciśnienia w urządzeniu można ustalić za pomocą czujnika różnicowego
ciśnienia. Odpowiednie strumienie przepływu można określić za pomocą tabeli w katalogu.
18
5 Czynności kontrolne przed pierwszym uruchomieniem
Przy pierwszym uruchomieniu należy sprawdzić, czy spełnione zostały wszystkie wymagania nie-
zbędne do bezpiecznej i zgodnej z przeznaczeniem eksploatacji urządzenia.
Kontrola po stronie wody
sprawdzić, czy wszystkie przewody dopływowe i odpływowe są prawidłowo wykonane.
Rury oraz urządzenie napełnić wodą i odpowietrzyć.
sprawdzić, czy wszystkie śruby odpowietrzające są zamknięte.
Sprawdzić szczelność (próba ciśnieniowa i kontrola wzrokowa).
sprawdzić, czy przeprowadzone zostało płukanie czyszczące części mających kontakt z wo-
dą.
sprawdzić, czy ewent. zawory odcinające w miejscu montażu są otwarte.
sprawdzić, czy ewent. sterowany elektrycznie zawór odcinający jest prawidłowo podłączo-
ny.
sprawdzić, czy wszystkie zawory i siłowniki pracują prawidłowo (zwrócić uwagę na dopusz-
czalną pozycję montażową).
Sprawdzić, czy powietrze pierwotne jest prawidłowo podłączone do urządzenia.
Sprawdzić, czy zmierzone spadki ciśnienia po stronie powietrza odpowiadają żądanym stru-
mieniom objętości.
