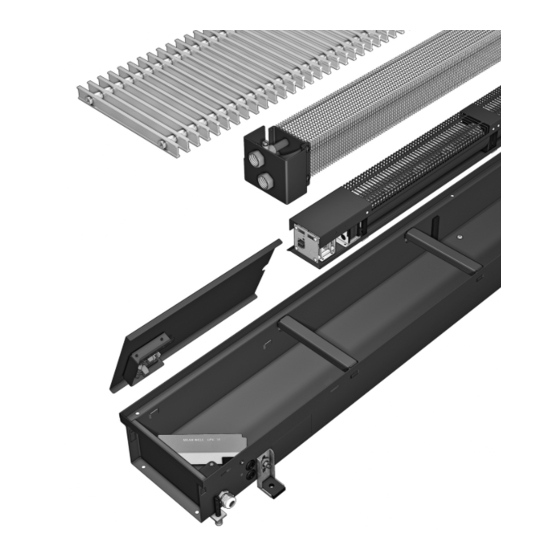

- Seite 1 Katherm QX 3.42 Bodenkanalheizung mit EC-Querstromventilator Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Kampmann.de/installation_manuals 469/01/13/1 DE I Sap-Nummer 1168597...
-
Seite 2: Inhaltsverzeichnis
3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Inhaltsverzeichnis Zeichenerklärung: 1. Bestimmungsgemäße Verwendung ......Achtung! Gefahr! 2. -
Seite 3: Bestimmungsgemäße Verwendung
Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 1. Bestimmungsgemäße Verwendung Kampmann Katherm QX sind nach dem Stand der Technik und anerkannten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Verwendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn es nicht sachgemäß... -
Seite 4: Sicherheitshinweise
3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 2. Sicherheitshinweise Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt wer- den. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen und den Richt- linien des EVU auszuführen. -
Seite 5: Ausrichtung/Wasseranschluss
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 4. Ausrichtung/Wasseranschluss Fensterseite Entfernen Sie die äußere Folie und den Verpackungskarton. Achtung: Entfernen Sie die Transportsicherungen zwischen Gebläsemo- tor(en) und Konvektor. Streben bei der Montage und im Betrieb nicht herausnehmen. -
Seite 6: Estricharbeiten
3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 6. Estricharbeiten Prüfen Sie vor Beginn der Estricharbeiten, ob der Wasseranschluss ordnungsgemäß ausgeführt ist, der Elektroanschluss korrekt ausgeführt ist, der Bodenkanal in Höhe und Abstand zum Fenster ordnungsgemäß aus- gerichtet ist, das Rost abgedeckt ist (Achtung! Zement zerstört die Oberfläche des Rostes!),... -
Seite 7: Wasseranschluss · Rohrdurchführungen
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 7. Wasseranschluss · Rohrdurchführungen Kath rm QX 175, Kath rm QX 200 Ausführung Raumseitiger Anschluss Fensterseite Kath rm QX 175 Vorlauf Rücklauf Ventilunterteil Axial 1/2”, Typ 246909 bzw. - Seite 8 3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Kath rm QX 225 Ausführung Raumseitiger Anschluss Kath rm QX 225 Fensterseite Vorlauf Rücklauf Ventilunterteil Axial 1/2”, Typ 246909 bzw. Typ 346911 Thermoelektrischer Stellantrieb, Typ 146906 Absperrbare Rücklaufverschraubung, Durchgangsausführung, Typ 145952 Beispiel mit Roll-Rost...
-
Seite 9: Anzahl Montagehilfen Und Trittstabile Höhenverstellung
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 8. Anzahl Montagehilfen und trittstabile Höhenverstellung Kanallänge [mm] Anzahl Montagehilfen Anzahl trittstabiler Höhenverstellungen 1100 1300 1500 1700 1900 2100 2300 2500 2700 2900 3100 9. Wartung Hinweise Die Wartung an den Bodenkanälen Katherm QX darf nur von ausgebilde- tem Fachpersonal unter Beachtung der Montage- und Betriebsanleitung,... -
Seite 10: Elektroanschluss / Regelung Elektromechanisch
3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 10. Elektroanschluss / Regelung elektromechanisch 10.1 Elektrischer Anschluss des Gerätes 10.1.1 Elektrischer Lieferzustand Kabeldurchführung Netzanschluss 230V Kabeldurchführung Steuerleitung Netzanschlussdose 230V Steuerplatine Anschlussdeckel Anschlussdeckel hochklappen 10.1.2 Netzanschluss 230V Netzleitungskabel “A”... -
Seite 11: Anschluss Signalleitung Stellantrieb 24V
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Detail Netzanschluss 230V Deckel Netzanschlussdose abnehmen und Netzleitungskabel “A” gemäß Schaltplan an- schließen. Kabeldurchführung Netzanschluss 230V Netzanschlussdose 230V 10.1.3 Anschluss Signalleitung Stellantrieb 24V Anschlussleitung “B” vom Stellantrieb auf passende Länge kürzen und entsprechend ca. -
Seite 12: Anschluss Steuerleitung
3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Detail Anschluss Signalleitung mit Klemme an Steuerungsplatine Anschlussleitung “B” mit steckbarer Klemme auf Steuerungsplatine aufstecken. 10.1.4 Anschluss Steuerleitung Steuerleitung “C” (benötigte Länge im Kanal ca. 25 cm) ca. 3 cm abisolieren. Kabeldurchführung Steuerleitung Steuerungsplatine... -
Seite 13: Detail Anschluss Steuerleitungen Kacontrol
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Detail Anschluss Steuerleitung an Steuerungsplatine Steuerleitung “C” an Steuerungsplatine gemäß Schaltplan anschließen und an Ka- belbinder festmachen. Deckel der Netzanschlussdose wieder aufschrauben. Anschlussdeckel wieder aufstecken. 10.1.5 Detail Anschluss Steuerleitungen KaControl = Kacontol-Platine D = Busleitung... -
Seite 14: Regelungsbeispiel / Raumthermostat Mit Drehzahlgeber
3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 10.2 Regelungsbeispiel / Raumthermostat mit Drehzahlgeber Kombination aus Raumthermostat mit Drehzahlgeber und der entsprechenden Anzahl Stellantriebe und Ventile: Am Raumthermostat wird die gewünschte Raumtemperatur eingestellt. Fällt diese unter den eingestellten Wert, läuft das Querstromgebläse mit der einge- stellten Drehzahl an und der thermoelektrische Stellantrieb öffnet das wassersei- tige Ventil. -
Seite 15: Elektrische Anschlusswerte
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 10.3 Elektrische Anschlusswerte Kath rm QX 900 - 1900 mm 2100 - 3100 mm Kanallänge Leistungsaufnahme* 16 W 31 W * inklusive thermoelektrischer Stellantrieb 24 VDC Typ 146906 10.4 Verdrahtungsschema 10.4.1 Regelung elektromechanisch Raumthermostat... - Seite 16 3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 10.4.2 Einkreisregelung KaControl - Anlagenkonfiguration für max. sechs Katherm QX Bei Verwendung einer Kondensatpum- pe muss eine separate Spannungsver- sorgung vorgesehen werden! ** Die Verbindungen müssen in CAT5 (AWG 23 oder gleichwertig) verlegt werden. Achtung: Alle BUS-Leitungen sind linienförmig zu verdrahten –...
-
Seite 17: Einkreisregelung Kacontrol - Anlagenkonfiguration Für Mehr Als Sechs Katherm Qx
Kath rm QX - 3.42 Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung 10.4.3 Einkreisregelung KaControl - Anlagenkonfiguration für mehr als sechs Katherm QX Bei Verwendung einer Kondensatpum- pe muss eine separate Spannungsver- sorgung vorgesehen werden! ** Die Verbindungen müssen in CAT5 (AWG 23 oder gleichwertig) verlegt werden. Achtung: Alle BUS-Leitungen sind linienförmig zu verdrahten –... - Seite 18 3.42 Kath rm QX - Querstromgebläse-Konvektion mit Kompakt-EC-Motor Einbaufertige Bodenkanäle auf Konvektorbasis Montage- und Installationsanleitung Notizen...
