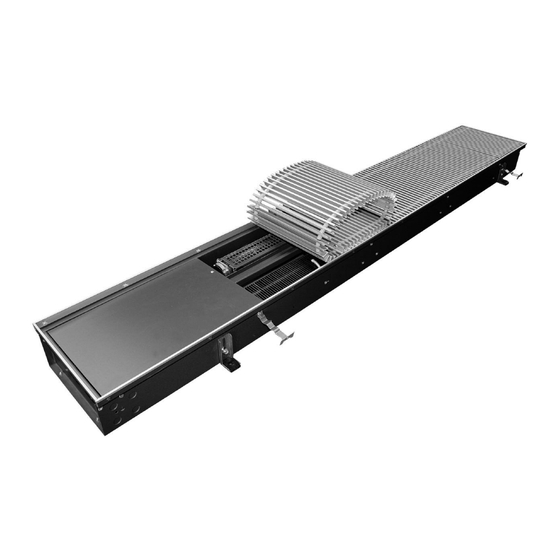

Kampmann Katherm QE Serie Montage-Und Installationsanleitung
Vorschau ausblenden
Andere Handbücher für Katherm QE Serie:
- Montage-und installationsanleitung (20 Seiten) ,
- Montage-, installations- und betriebsanleitung (36 Seiten)
Verwandte Anleitungen für Kampmann Katherm QE Serie
Inhaltszusammenfassung für Kampmann Katherm QE Serie
- Seite 1 Katherm QE 2.42 Querstromgebläse-Konvektion mit Elektroheizregister Montage- und Installationsanleitung Diese Anleitung für zukünftige Verwendung sorgfältig aufbewahren! Kampmann.de/installation_manuals I361/09/13/1 DE...
- Seite 2 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung Inhaltsverzeichnis Zeichenerklärung: Achtung! Gefahr! 1. Bestimmungsgemäße Verwendung ......3 2.
- Seite 3 Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 1. Bestimmungsgemäße Verwendung Kampmann Katherm QE sind nach dem Stand der Technik und anerkann- ten sicherheitstechnischen Regeln gebaut. Dennoch kann es bei der Ver- wendung zu Gefahren für Personen oder Beeinträchtigungen des Geräts oder anderer Sachwerte kommen, wenn es nicht sachgemäß...
- Seite 4 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 2. Sicherheitshinweise Installation und Montage sowie Wartungsarbeiten an elektrischen Geräten dürfen nur von einer Elektrofachkraft im Sinne der VDE durchgeführt wer- den. Der Anschluss ist gemäß den gültigen VDE-Bestimmungen und den Richtlinien der EVU auszuführen.
- Seite 5 Katherm QE - 2.42 Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 4. Ausrichtung Fensterseite Entfernen Sie die äußere Folie und den Verpackungskarton. Dann richten Sie den Katherm QE aus und stellen die Höhe an den Mon- tagehilfen und Stellschrauben ein. Befestigen Sie die Montagehilfen, raumseitig mit Gummiunterlagen zur Schallentkopplung...
- Seite 6 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 6. Rostbefestigung Am Elektro-Rippenrohrheizkörper (Elektroheizregister) entstehen hohe Oberflächentemperaturen. Aus diesem Grund sind zusätzliche Rostbefesti- gungen als Berührungsschutz auf beiden Länsseiten des Kanals werksseitig angebracht. Das Rost kann nur mit Werkzeug abgenommen werden. Für den Elektroanschluss muss die Rostbefestigung einseitig an der Elektroan- schlussseite gelöst werden.
- Seite 7 Katherm QE - 2.42 Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 7. Montage trittstabile Höhenverstellung Lieferumfang pro Stück trittstabile Höhenver- stellung 1 Stück Flacheisen 2 Stück Blechschrauben 2 Stück Stellschrauben M8 mit Trittschall- dämmung Die gelieferte Anzahl trittstabiler Höhenverstellun- gen ist abhängig von der Länge des gelieferten Katherm QE.
- Seite 8 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 8. Abmessungen • Heizleistungen 8.1 Abmessungen Katherm QE 182 Katherm QE 182, Schnitt mit Roll-Rost Katherm QE 182, Draufsicht mit Roll-Rost Katherm QE 182, Ansicht stirnseitig Katherm QE 182, Seitenansicht Abmessungen Katherm QE 182 Rahmenaußenbreite...
- Seite 9 Katherm QE - 2.42 Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 8.2 Abmessungen Katherm QE 272 Katherm QE 272, Schnitt mit Roll-Rost Katherm QE 272, Draufsicht mit Roll-Rost Katherm QE 272, Ansicht stirnseitig Katherm QE 272, Seitenansicht Abmessungen Katherm QE 272 Rahmenaußenbreite Bodenkanalbreite...
- Seite 10 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 9. Elektroanschluss 9.1 Sicherheitshinweise Der Elektroanschluss dieses Produkts setzt Fachkenntnisse im Bereich Elektrotechnik voraus. Diese Kenntnisse, die in der Regel in einer Berufs- ausbildung in dem genannten Berufsfeld vermittelt werden, sind hier nicht gesondert beschrieben.
- Seite 11 Funktion nicht gewährleistet werden und die Garantie erlischt. Eine Einweisung und Funktionsüberprüfung der Anlage kann durch den Kampmann-Werks- oder Vertragskundendienst erfolgen. Diese ist in Ver- bindung mit einer Bereitstellungsmeldung durch das ausführende Instal- lationsunternehmen schriftlich zu beantragen.
- Seite 12 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung Kann die Einweisung und Funktionsprüfung trotz erfolgter Bereitstel- lungsmeldung nicht komplett durchgeführt werden (z. B. nicht aufge- legte Leitungen, Baustromversorgung etc.), so werden die anfallenden Mehrkosten in Rechnung gestellt. Leitungsquerschnitte der nicht abgeschirmten Leitungen sind nicht angegeben, da die Leitungslänge in die Querschnittsberechnung ein- fließt.
- Seite 13 Katherm QE - 2.42 Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 9.6 Anschluss Entfernen Sie an beiden Modulen die Klemmabdeckung. Dann Netzzuleitung an der Elektroleistungsregelung (HRR-Modul und alle weiteren Leitungen an der Drehzahlelektronik (ITC-Modul gemäß beiliegenden Anschlussplänen auflegen. Nach erfolgter Inbetriebnahme bringen Sie die Klemmabdeckung wie- der an.
- Seite 14 2.42 Katherm QE - Querstromgebläse-Konvektion mit Elektroheizregister Einbaufertige Bodenkanäle auf Elektroheizregisterbasis Montage- und Installationsanleitung 9.8 Konfiguration ITC-Modul Konfiguration des Analogeingangs zur Drehzahlvorgabe (A): Die Drehzahlvorgabe kann in zwei Varianten erfolgen. Die Anpassung erfolgt über den DIP-Schalter 2 (s. u. Darstellungen) an der Klemmenleiste. DIP-Schalter 2 „ON“...
- Seite 16 Kampmann.de Kampmann GmbH Friedrich-Ebert-Str. 128 - 130 49811 Lingen (Ems) Germany T +49 591 7108-0 F +49 591 7108-300 E info@kampmann.de...
