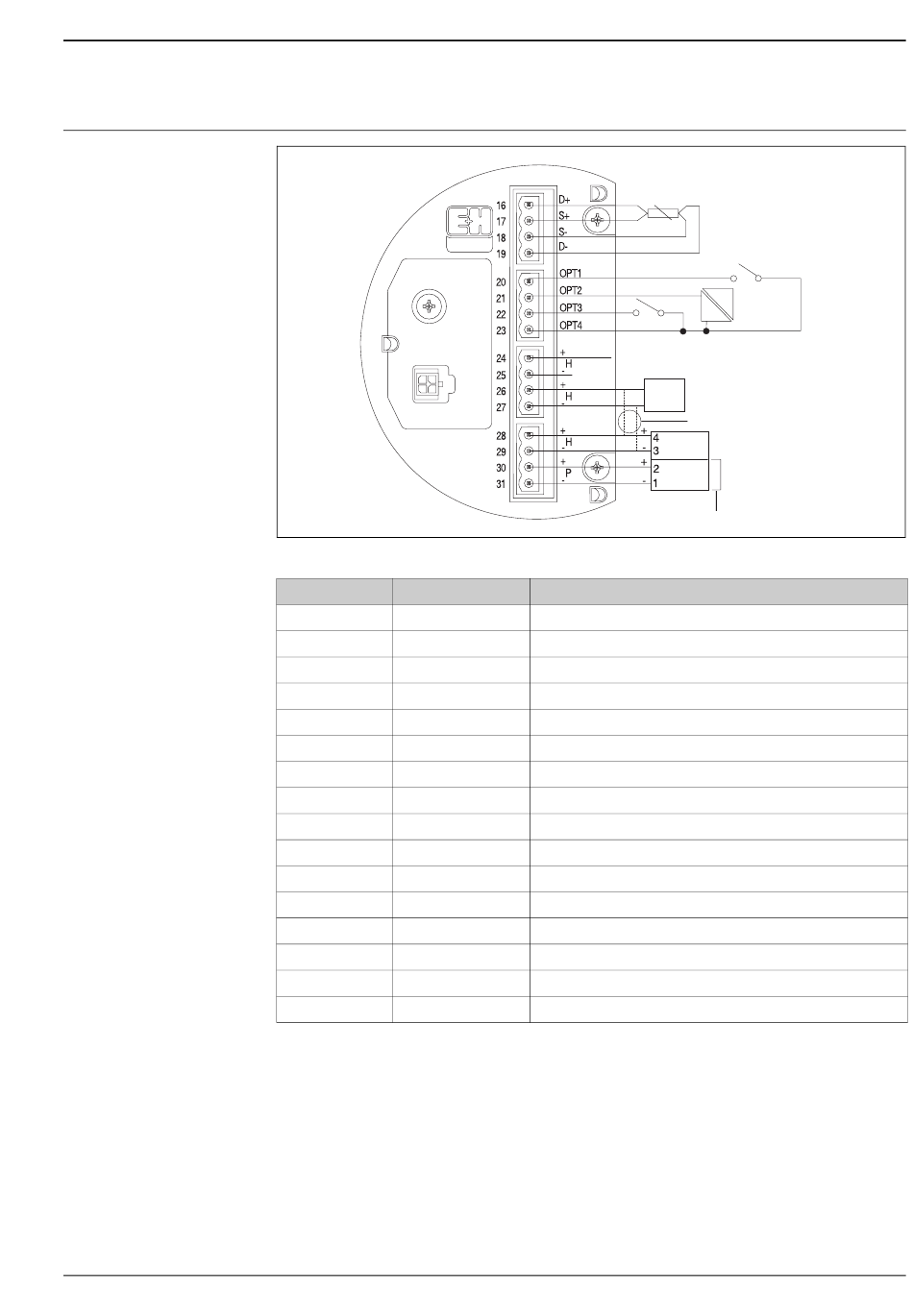

Elektrischer Anschluss - eigensicherer Klemmenraum

Eigensichere Klemmenleiste
des NRF590
Anschlussklemme Bezeichnung
16 D+
17 S+
18 S-
19 D-
20 OPT1
21 OPT2
22 OPT3
23 OPT4
24 H+
25 H-
26 H+
27 H-
28 H+
29 H-
30 P+
31 P-
1) Bei Geräteausführungen ohne RTD-Option sind diese Klemmen nicht belegt.
2) Für 3-Draht-RTDs sollten Klemmen 18 und 19 verbunden werden.
3) Diese Klemmen liefern alle das gleiche eingensichere 0V-Signal.
4) Diese drei Klemmen liefern das gleiche H+Signal.
RTD
mA
24V
Intern zu einer
HART
HART
Sensor
Feldbus-Schleife
verbunden
Nur für
MicropilotS
Bedeutung
1)
+ RTD drive
1)
+ RTD sense
1), 2)
- RTD sense
2), 3)
- RTD drive
Diskreter Eingang 1
Analoger Eingang 1 (4...20mA)
Diskreter Eingang 2
Option +24V
4)
+HART Komm.
3)
-HART Komm.
4)
+HART Komm.
3)
-HART Komm.
4)
+HART Komm.
3)
-HART Komm.
+ IS-Speisung für FMR S-Serie (Klemme 2)
- IS-Speisung für FMR S-Serie (Klemme 1)
