Bedienkonzept

Fernbedienung

Endress+Hauser

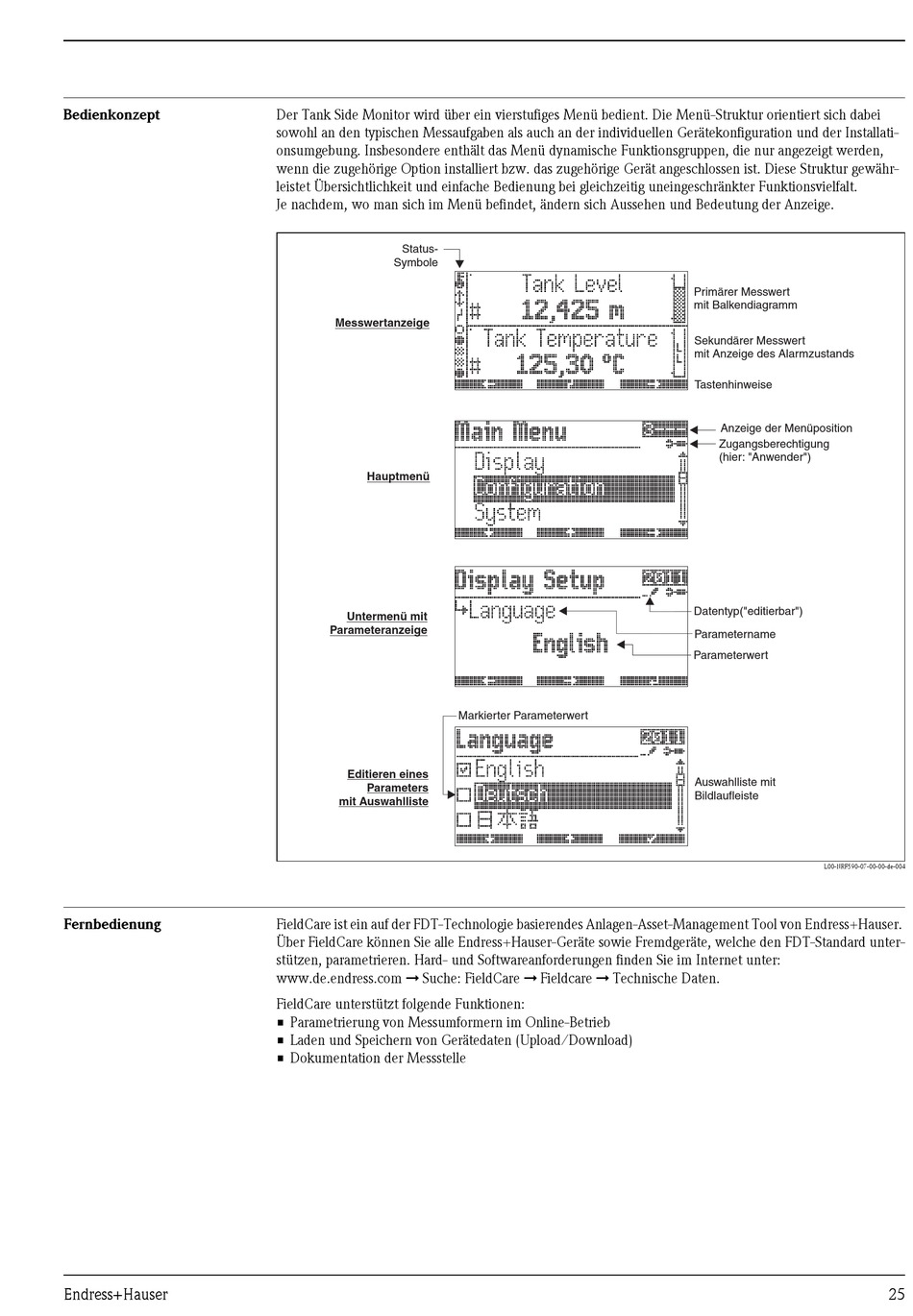

Der Tank Side Monitor wird über ein vierstufiges Menü bedient. Die Menü-Struktur orientiert sich dabei
sowohl an den typischen Messaufgaben als auch an der individuellen Gerätekonfiguration und der Installati-
onsumgebung. Insbesondere enthält das Menü dynamische Funktionsgruppen, die nur angezeigt werden,
wenn die zugehörige Option installiert bzw. das zugehörige Gerät angeschlossen ist. Diese Struktur gewähr-
leistet Übersichtlichkeit und einfache Bedienung bei gleichzeitig uneingeschränkter Funktionsvielfalt.
Je nachdem, wo man sich im Menü befindet, ändern sich Aussehen und Bedeutung der Anzeige.
Status-
Symbole
Messwertanzeige
Hauptmenü
Untermenü mit
Parameteranzeige
Editieren eines
Parameters
mit Auswahlliste
FieldCare ist ein auf der FDT-Technologie basierendes Anlagen-Asset-Management Tool von Endress+Hauser.
Über FieldCare können Sie alle Endress+Hauser-Geräte sowie Fremdgeräte, welche den FDT-Standard unter-
stützen, parametrieren. Hard- und Softwareanforderungen finden Sie im Internet unter:
www.de.endress.com È Suche: FieldCare È Fieldcare È Technische Daten.
FieldCare unterstützt folgende Funktionen:
• Parametrierung von Messumformern im Online-Betrieb
• Laden und Speichern von Gerätedaten (Upload/Download)
• Dokumentation der Messstelle
Markierter Parameterwert
Primärer Messwert
mit Balkendiagramm
Sekundärer Messwert
mit Anzeige des Alarmzustands
Tastenhinweise
Anzeige der Menüposition
Zugangsberechtigung
(hier: "Anwender")
Datentyp("editierbar")
Parametername
Parameterwert
Auswahlliste mit
Bildlaufleiste
