Anschlusshinweise für HART-
Geräte
Tank Side Monitor
NRF 590 i.s. terminal board
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31

Punkt-RTD

18
Tanksensoren

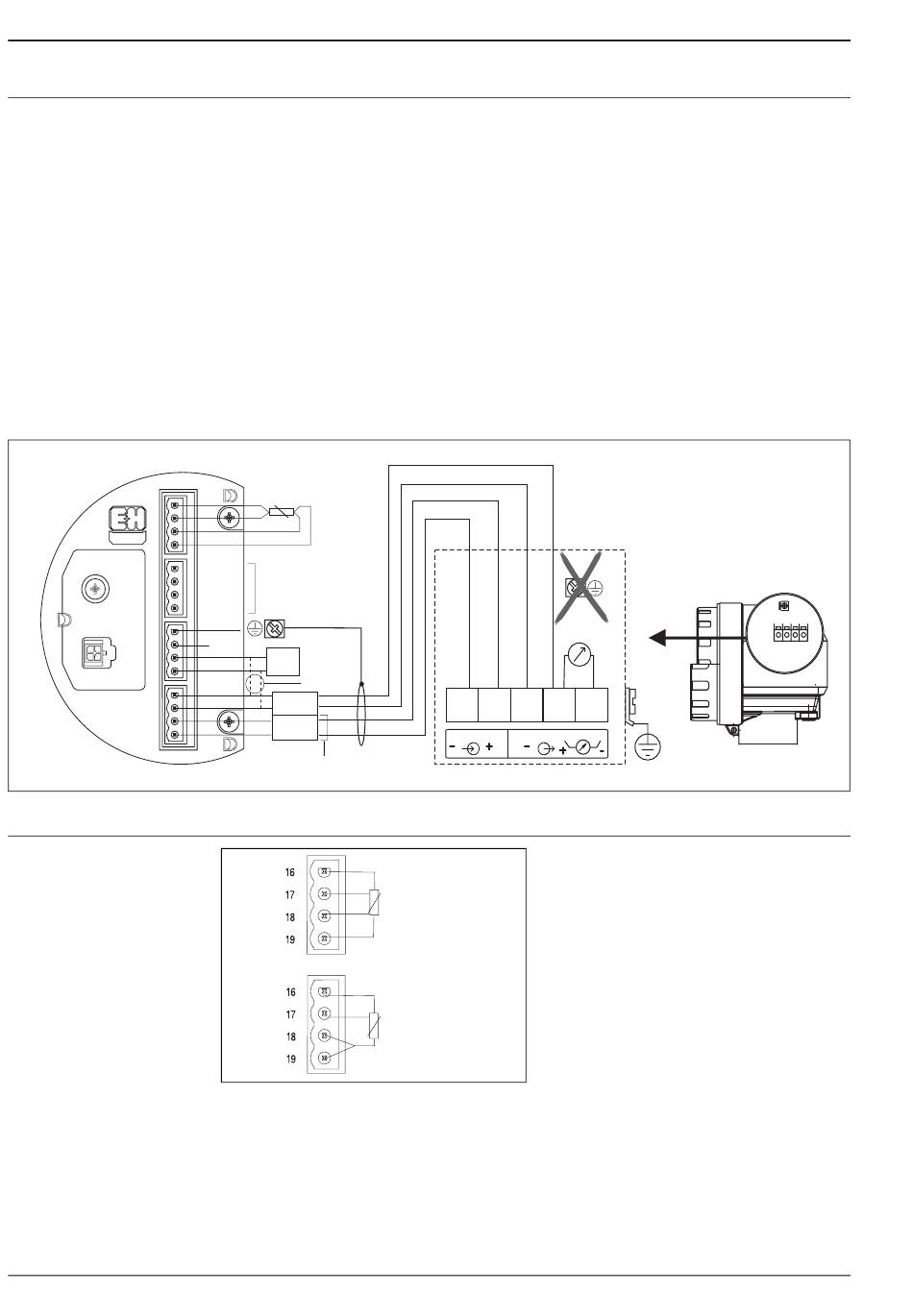

An den Tank Side Monitor können bis zu 6 eigensichere HART-Sensoren angeschlossen werden. Dabei befin-
den sich sämtliche HART-Sensoren an derselben HART-Multidrop-Kommunikationsschleife. Zur Anschluss-
vereinfachung sind drei miteinander verbundene Anschlussklemmenpaare vorhanden, die mit "H+" und "H-"
gekennzeichnet sind.
Hilfsenergie für Micropilot S
Für eine zusätzliche eigensichere Stromversorgung von FMR-Radarsystemen der S-Serie stehen zusätzliche
Stromversorgungsklemmen zur Verfügung, die mit "P+" und "P-" gekennzeichnet sind.
Die Verbindung zwischen den Radargeräten der S-Serie und dem NRF590 kann zwar auch über nur drei Adern
erfolgen, indem "P-" und "H-" zusammengefasst werden; es wird jedoch empfohlen, stattdessen ein Doppelpaar
von abgeschirmten verdrillten Zweidrahtkabeln zu verwenden.
Erdung des Kabelschirms (für Micropilot S)
Der Schirm des Signalkabels zwischen Tank Side Monitor und Micorpilot S sollte am Tank Side Monitor geer-
det werden, nicht am Micropilot S
RTD
D+
S+
S-
D-
OPT1
OPT2
i.s. module wiring
OPT3
OPT4
+
H
-
Internally
+
HART
interconnected
H
- sensor
as one HART
fieldbus loop
+ +
4
H
- -
3
+
+
2
P
- -
1
For Micropilot
S-series only!
1 2 3 4
1 2 3 4
An den NRF590 kann ein Punkt-Widerstandsthermo-
meter angeschlossen werden, wenn die entspre-
chende Option installiert ist.
RTD
Bei 4-adrigem Anschluss ist das Widerstandsthermo-
4-Draht
meter an die vier mit D+, S+, S- und D- bezeichneten
Klemmen anzuschließen. Bei 3-adrigem Anschluss
wird das Widerstandsthermometer ebenfalls an diese
vier Klemmen angeschlossen; D- und S- sind in die-
sem Fall unmittelbar an den Klemmen des NRF590
miteinander zu verbinden.
RTD
3-Draht
L00-NRF590-04-00-08-de-007
