Sie werden von Designer zum Auswählen einer Installationsmethode für MXA710 aufgefordert. Sie können Diese Ein­
stellung später unter Abdeckungskarte ändern.

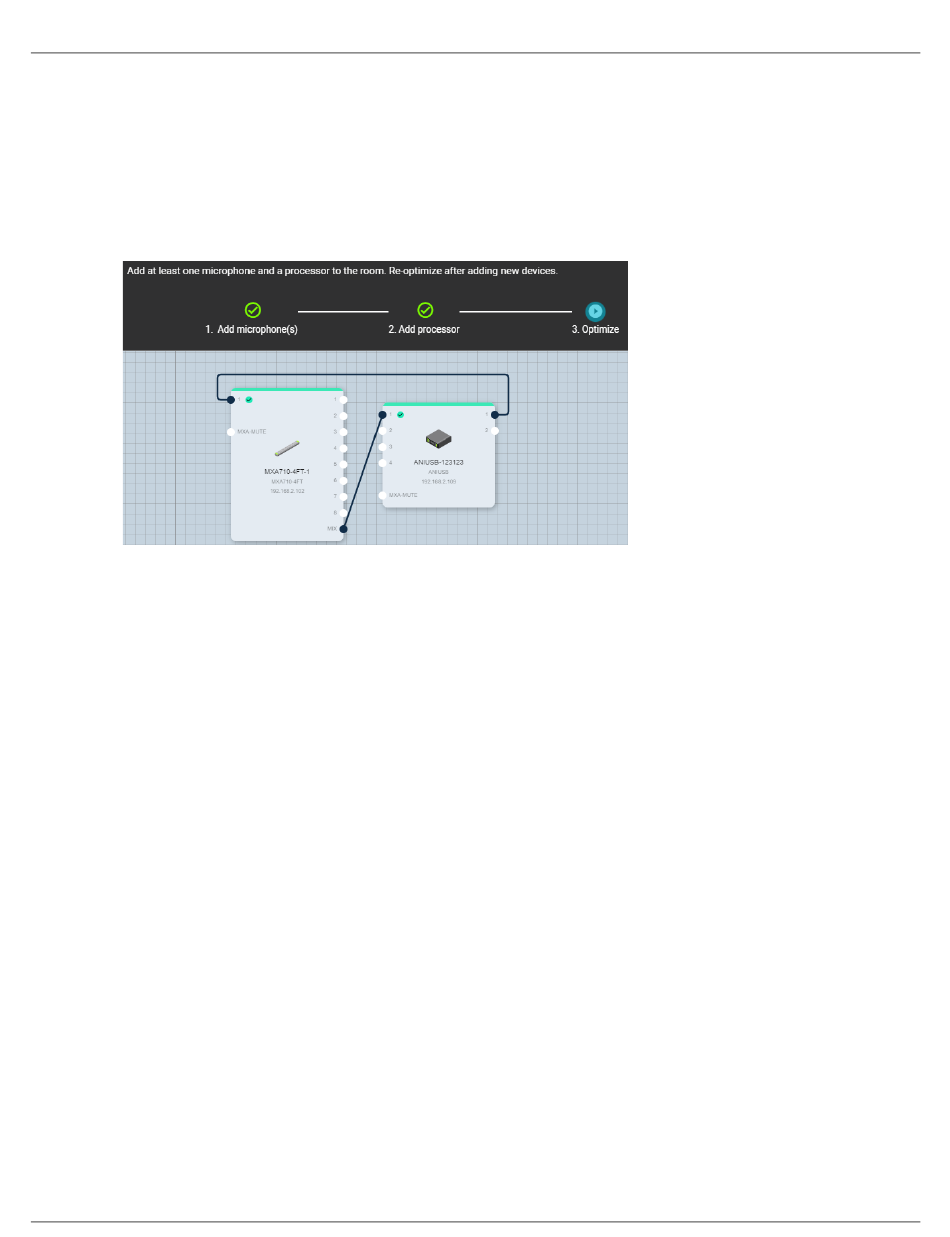

3. Optimieren wählen.
4. Die Audioführungen und ­einstellungen auf Eignung für Ihre Ansprüche prüfen. Unter Umständen ist Folgendes erfor­
derlich:
◦ Unnötige Routen löschen.
◦ Überprüfung, dass AEC-Referenzsignale korrekt geroutet sind.
◦ DSP-Blöcke nach Bedarf optimieren.
Audiosignale können auch außerhalb des Optimieren­Ablaufs manuell in Designer oder unter Verwendung von Dante Control­
ler geführt werden.

Schritt 3: Einstellen der Mikrofonabdeckung

1. Zu Abdeckungskarte wechseln, um die Abdeckung des MXA710 anzupassen. Geräteinstallationsvorlage wählen:
◦ Wandmontage, horizontal
◦ Wandmontage, vertikal
◦ Deckenmontage
◦ Tischmontage
Diese Vorlagen sind so konzipiert und getestet, dass sie für die meisten gängigen Installationen geeignet sind, aber Po­
sition und Breite des Lobe sind je nach Bedarf anpassbar.
2. Alle Kanäle des Mikrofons anhören und Position, Breite und Verstärkung des Lobes nach Bedarf einstellen. Die durch­
gezogene Linie in jedem Lobe zeigt, wo der Ton am stärksten aufgenommen wird. Der Lobe hat unterhalb der durchge­
zogenen Linie eine Kante von –6 dB.
