Mars Plus

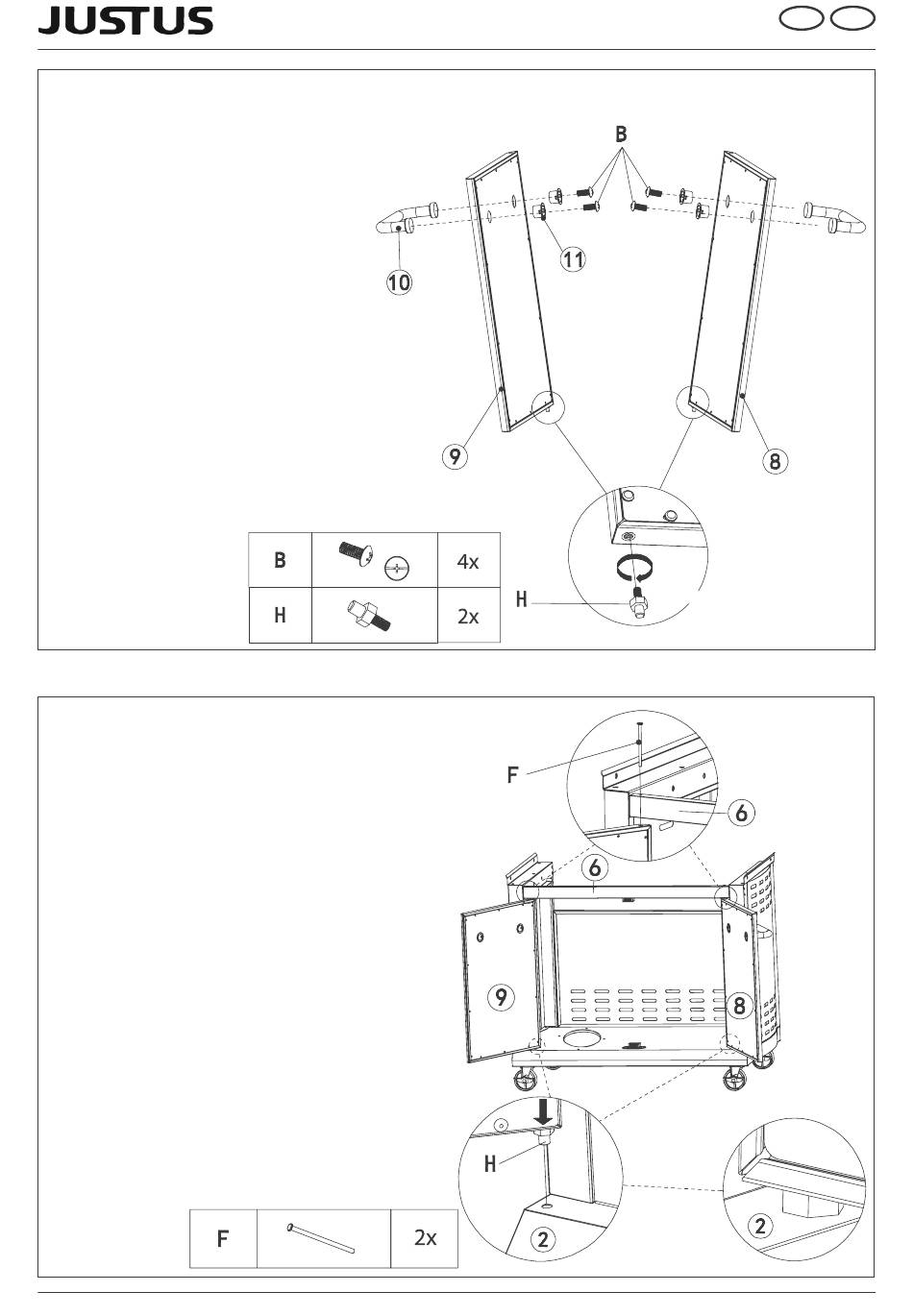

Montageschritte 7
7.1 Stecken Sie je 2 Blenden (11) gemäß nebenstehen-
der Abbildung in die dafür vorgesehenen Öffnungen an der
Rückseite von Türblatt rechts (8) und Türblatt links (9).
7.2 Setzen Sie je 1 Griff (10) gemäß
nebenstehender Abbildung von vorne auf
Türblatt rechts (8) und Türblatt links (9).
7.3 Befestigen Sie jeden Griff (10) mit je
2 Schrauben M6x12 (B) an Türblatt rechts (8)
und Türblatt links (9).
Die Schraubbolzen (H) dienen als untere Türangeln:
7.4 Schrauben Sie je 1
Schraubbolzen (H)
in die dafür vorgesehenen beiden Gewindeöffnungen
in der Unterkante von
Türblatt rechts (8)
und
Türblatt links (9)
ein.
Montageschritte 8
8.1 Setzen Sie Türblatt links (9) gemäß nebenstehender
Abbildung von oben mit dem Schraubbolzen (H) in die
dafür vorgesehene Öffnung im vorderen Bereich des
Bodenbleches (2) ein.
8.2 Führen Sie 1 Drehbolzen (F) von oben durch die dafür
vorgesehene Öffnungen der Querstrebe (6) und in die
dafür vorgesehene Öffnung in der Oberkante des linken
Türblattes (9) ein.
8.3 Setzen Sie Türblatt rechts (8) gemäß nebenstehen-
der Abbildung von oben mit dem Schraubbolzen (H) in die
dafür vorgesehene Öffnung im vorderen Bereich des
Bodenbleches (2) ein.
8.4 Führen Sie 1 Drehbolzen (F) von oben durch die dafür
vorgesehene Öffnungen der Querstrebe (6) und in die
dafür vorgesehene Öffnung in der Oberkante des rechten
Türblattes (8) ein.
13
