mONTAGE UND INSTALLATION
lEiTUNGEN aNSCHliESSEN
12
Anschlussleitungen
idealer leitungsdurchmesser/-querschnitt 0,6 – 0,8 mm bzw. mm²

Verwenden Sie nur anschlussleitungen aus gleichem Material und mit einem

gleichen Querschnitt in einem Klemmkontakt.
leitungsstrecke:

1) Klingelleitung / z. B. YR 8 x 0,8 mm oder mm²
2) Verdrillte Adernleitung / z. B. J-Y(ST)Y 4 x 2 x 0,6 oder 0,8 mm

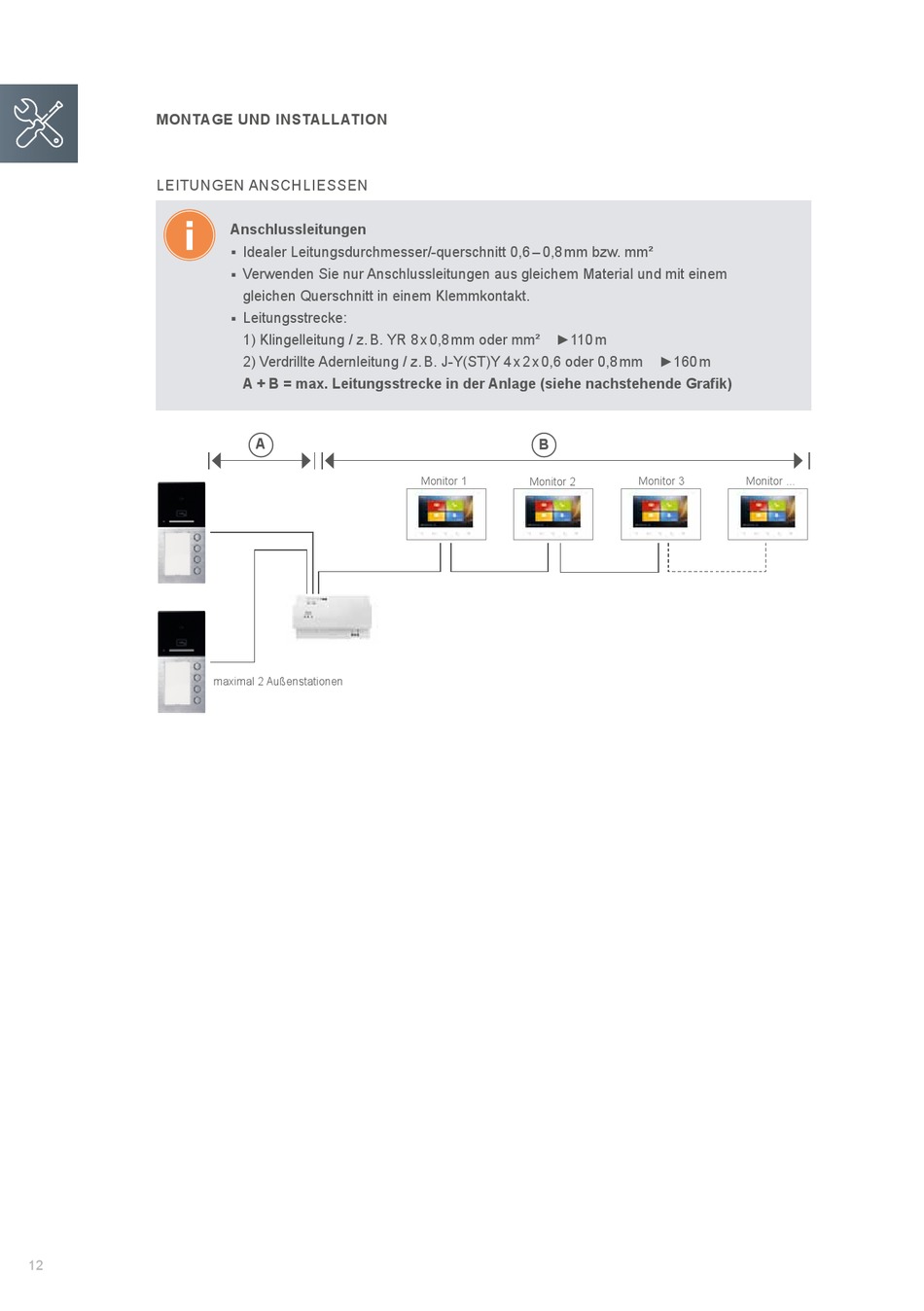

A + B = max. Leitungsstrecke in der Anlage (siehe nachstehende Grafik)
A
maximal 2 außenstationen
►110 m
B
Monitor 1
Monitor 2
►160 m
Monitor 3 Monitor ...
