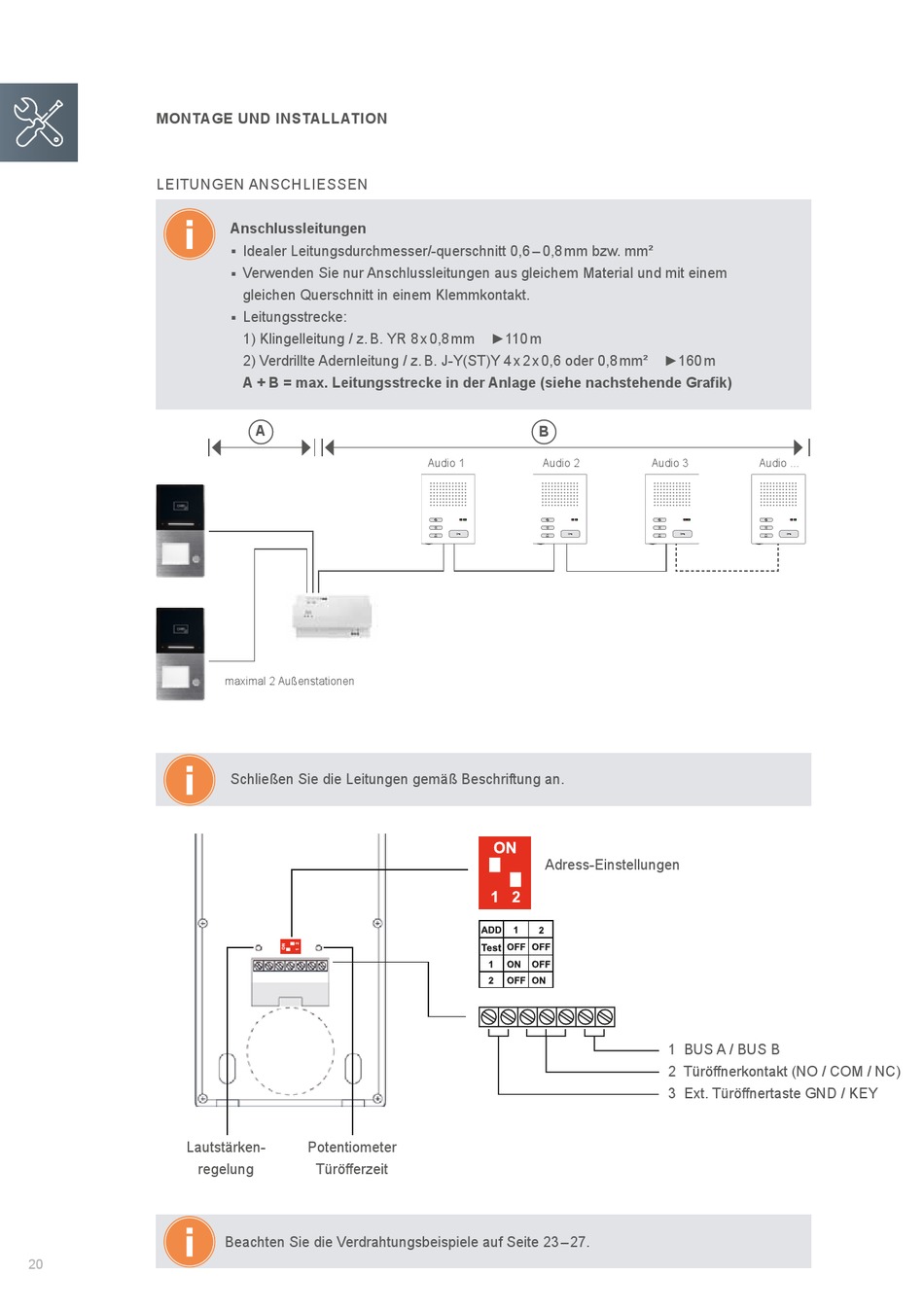

mONTAGE UND INSTALLATION
LeItUNGeN ANSCHLIeSSeN
Lautstärken-
regelung
20
Anschlussleitungen
Idealer Leitungsdurchmesser/-querschnitt 0,6 – 0,8 mm bzw. mm²

Verwenden Sie nur Anschlussleitungen aus gleichem Material und mit einem

gleichen Querschnitt in einem Klemmkontakt.
Leitungsstrecke:

1) Klingelleitung / z. B. YR 8 x 0,8 mm
2) Verdrillte Adernleitung / z. B. J-Y(ST)Y 4 x 2 x 0,6 oder 0,8 mm²
A + B = max. Leitungsstrecke in der Anlage (siehe nachstehende Grafik)
A
maximal 2 Außenstationen
Schließen Sie die Leitungen gemäß Beschriftung an.
Potentiometer
Türöfferzeit
Beachten Sie die Verdrahtungsbeispiele auf Seite 23 – 2 7.
►110 m
B
Audio 1 Audio 2
Adress-einstellungen
►160 m
Audio 3 Audio ...
1 BUS A / BUS B
2 Türöffnerkontakt (NO / COM / NC)
3 Ext. Türöffnertaste GND / KEY
